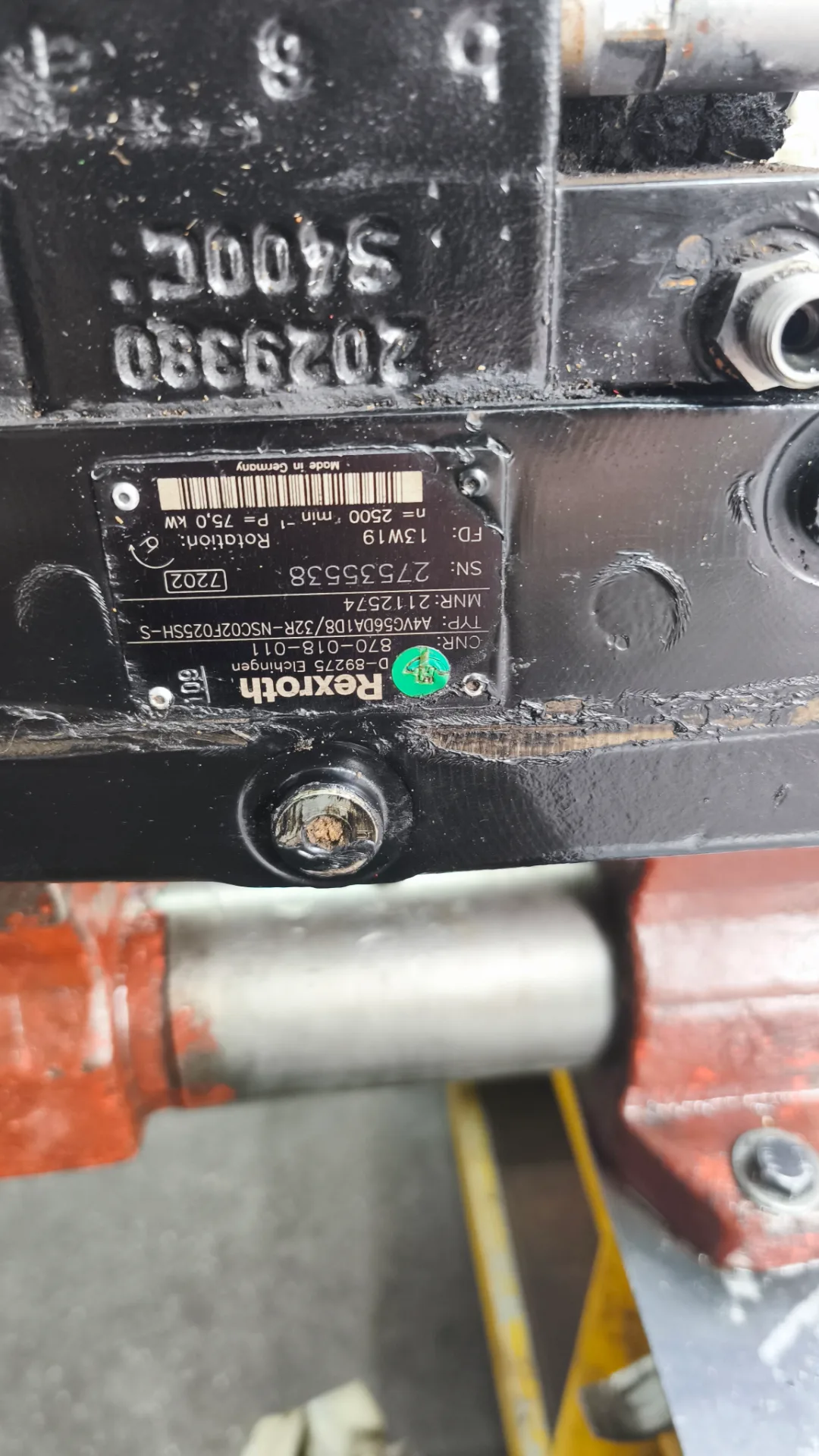

Гидронасос A4VG56 с погрузчика Шеффер: подшипники поворотной плиты лопнули → пересборка почти всех деталей

Привезли насос гидростатической трансмиссии с погрузчика Шеффер. Жалоба звучала как "У нас масло потекло,и ехать стал сам". Новый A4VG56 рассматривали как вариант, но покупка — это долгое ожидание, а ремонт в мастерской делается быстрее.

Что нашли при дефектовке

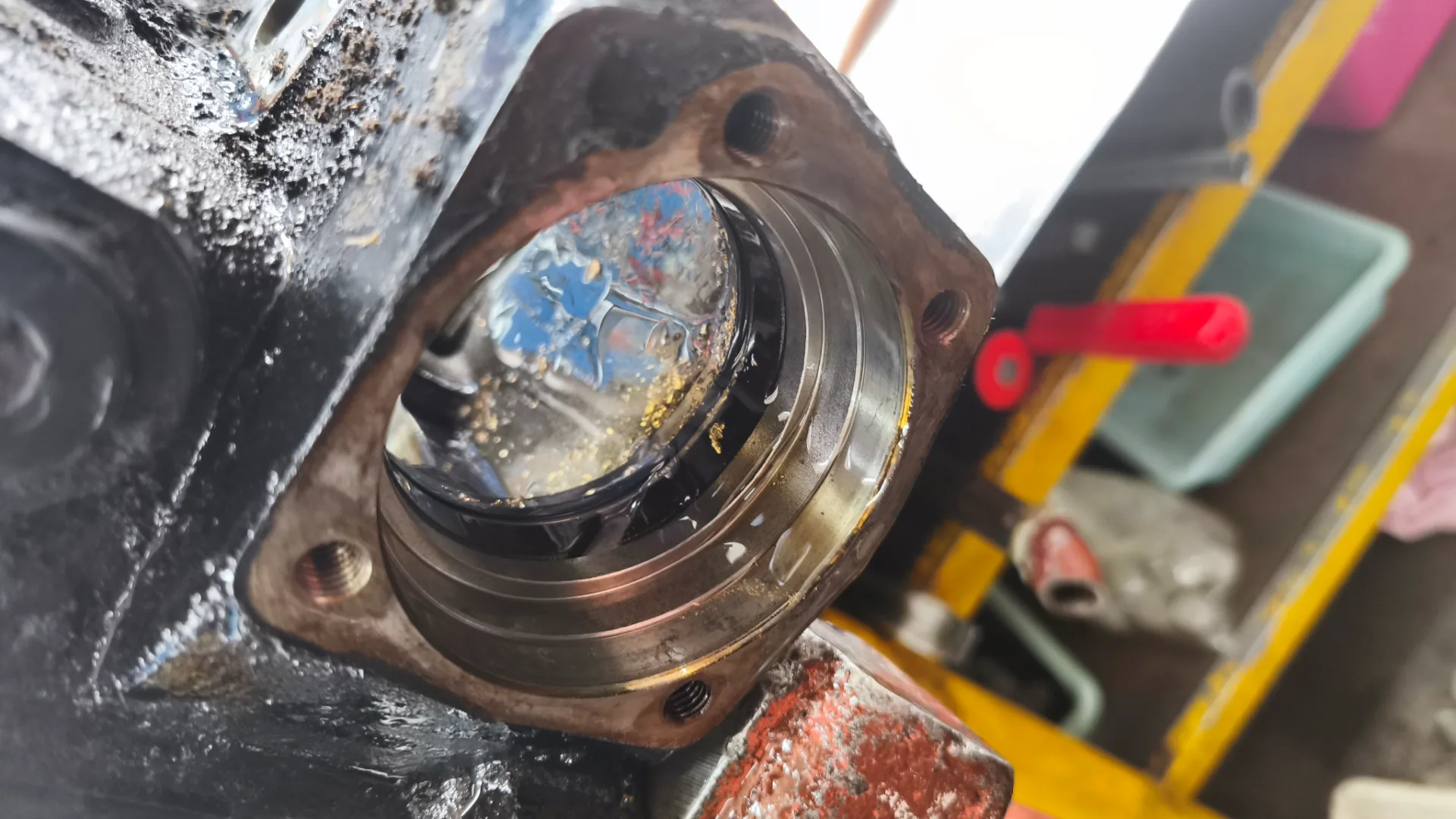

Выдавленный сальник для A4VG56 — симптом привычный. Но у этой серии есть и своя типовая беда: подшипники поворотной плиты лопаются, и весь насос превращается в кучу металла изнутри. Ровно это и увидели, когда открыли корпус.

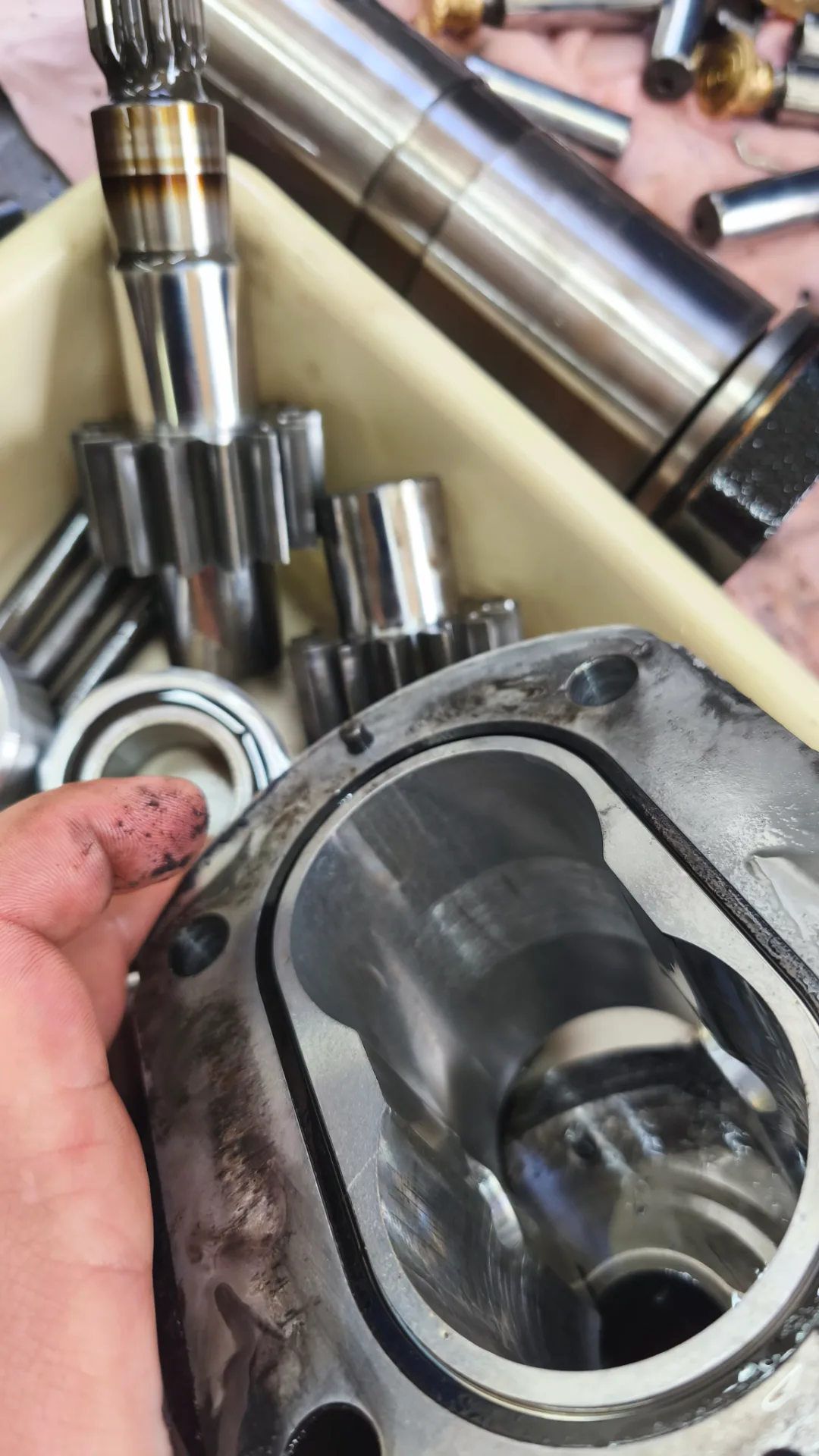

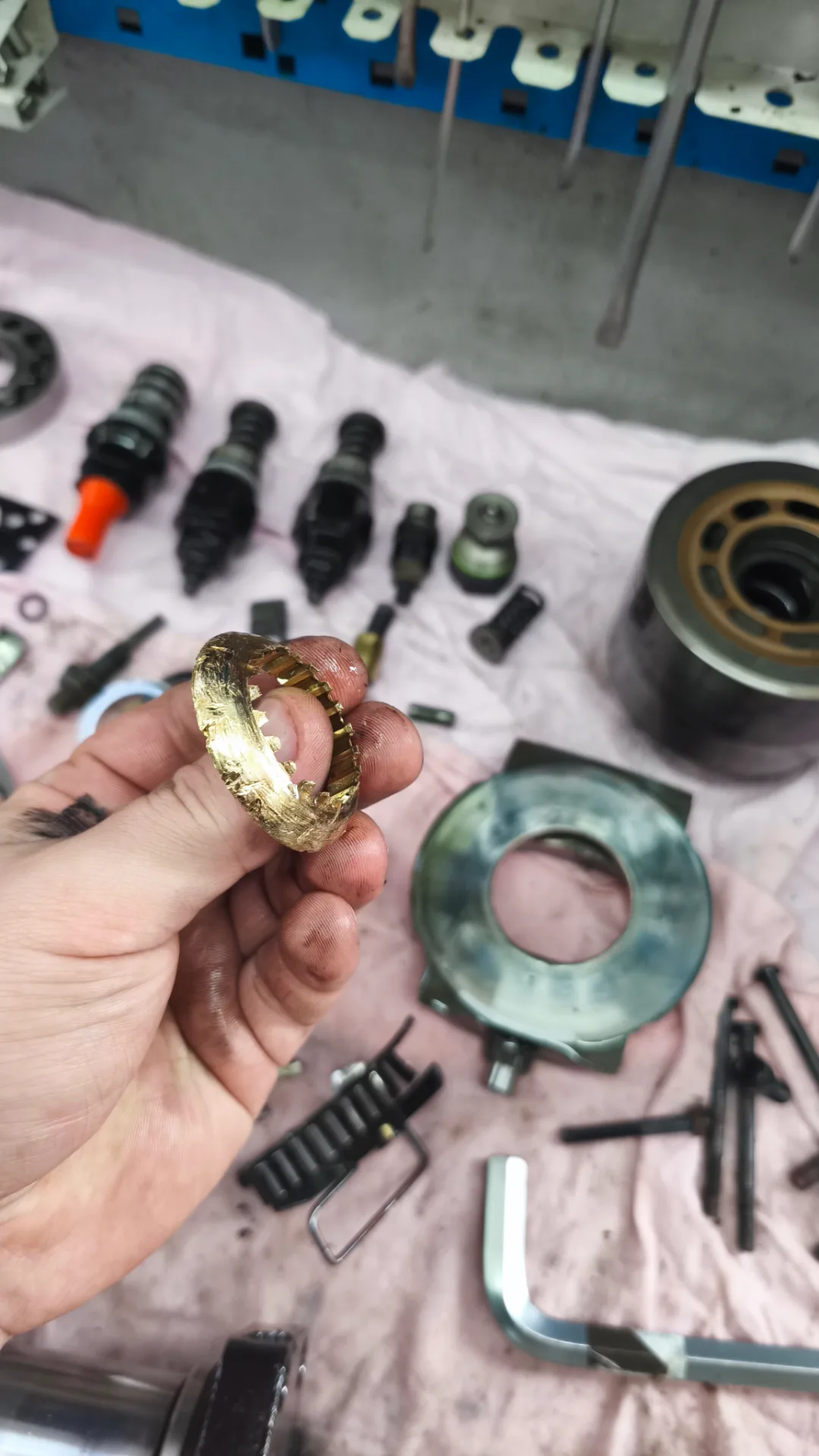

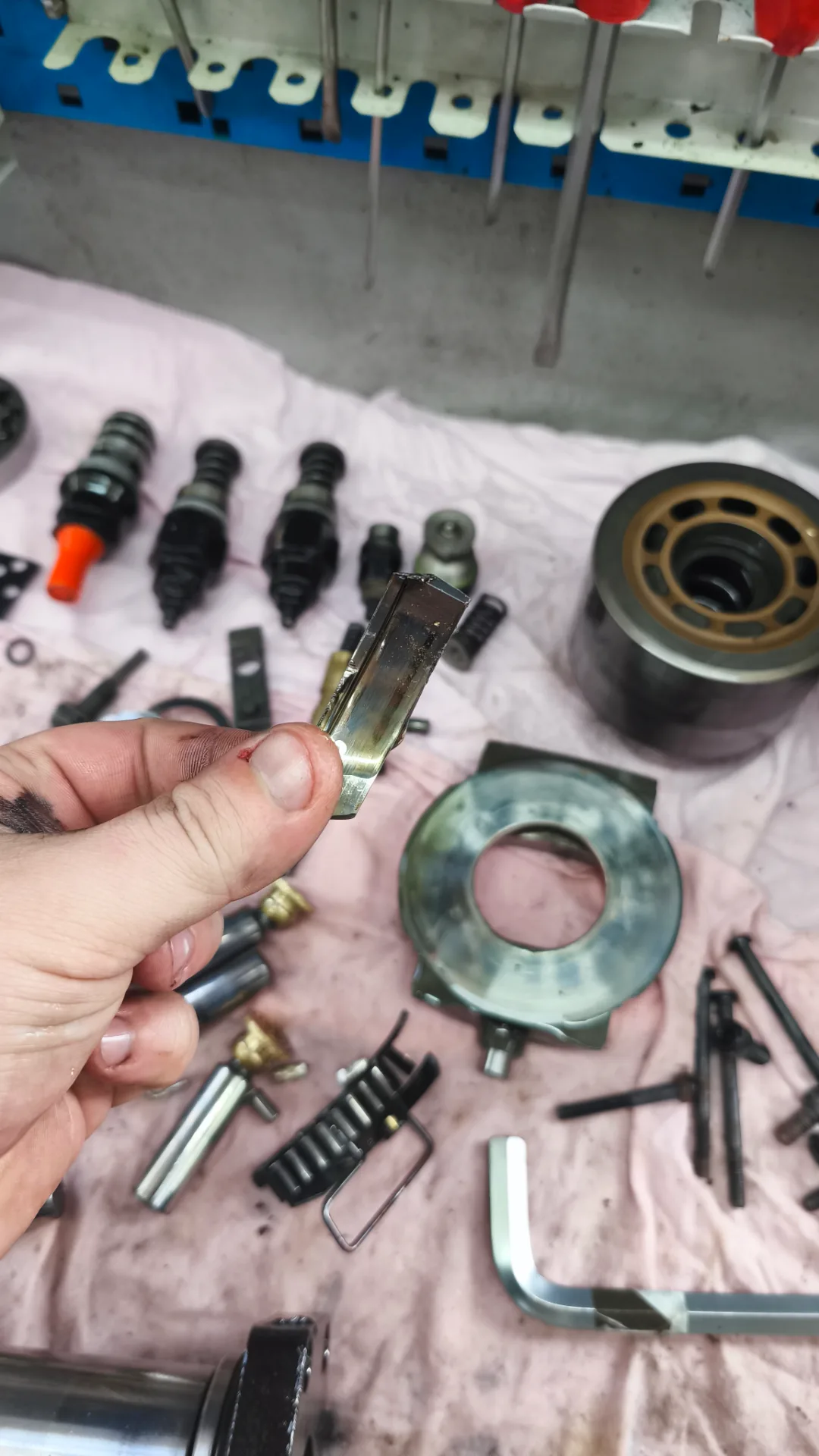

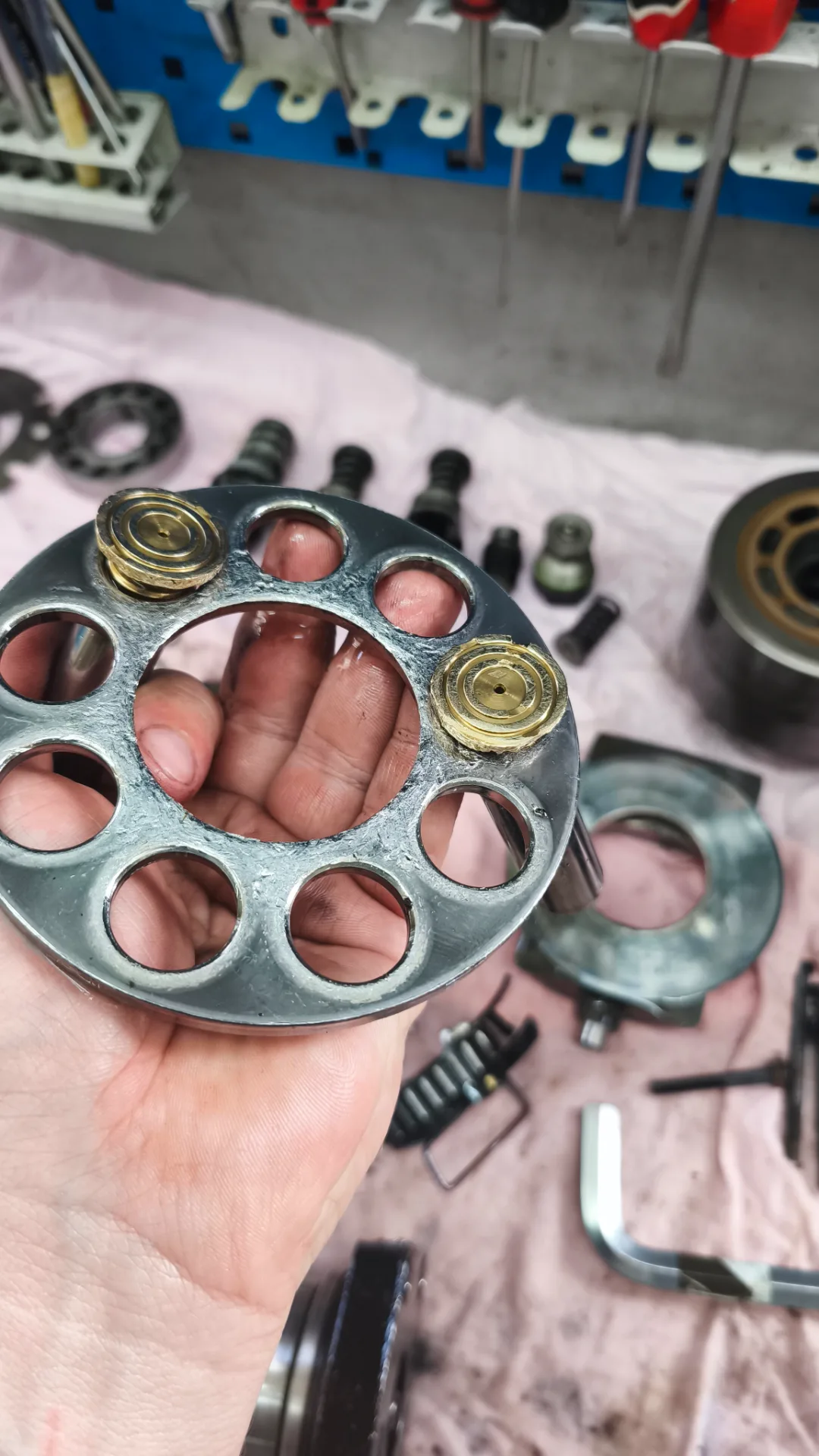

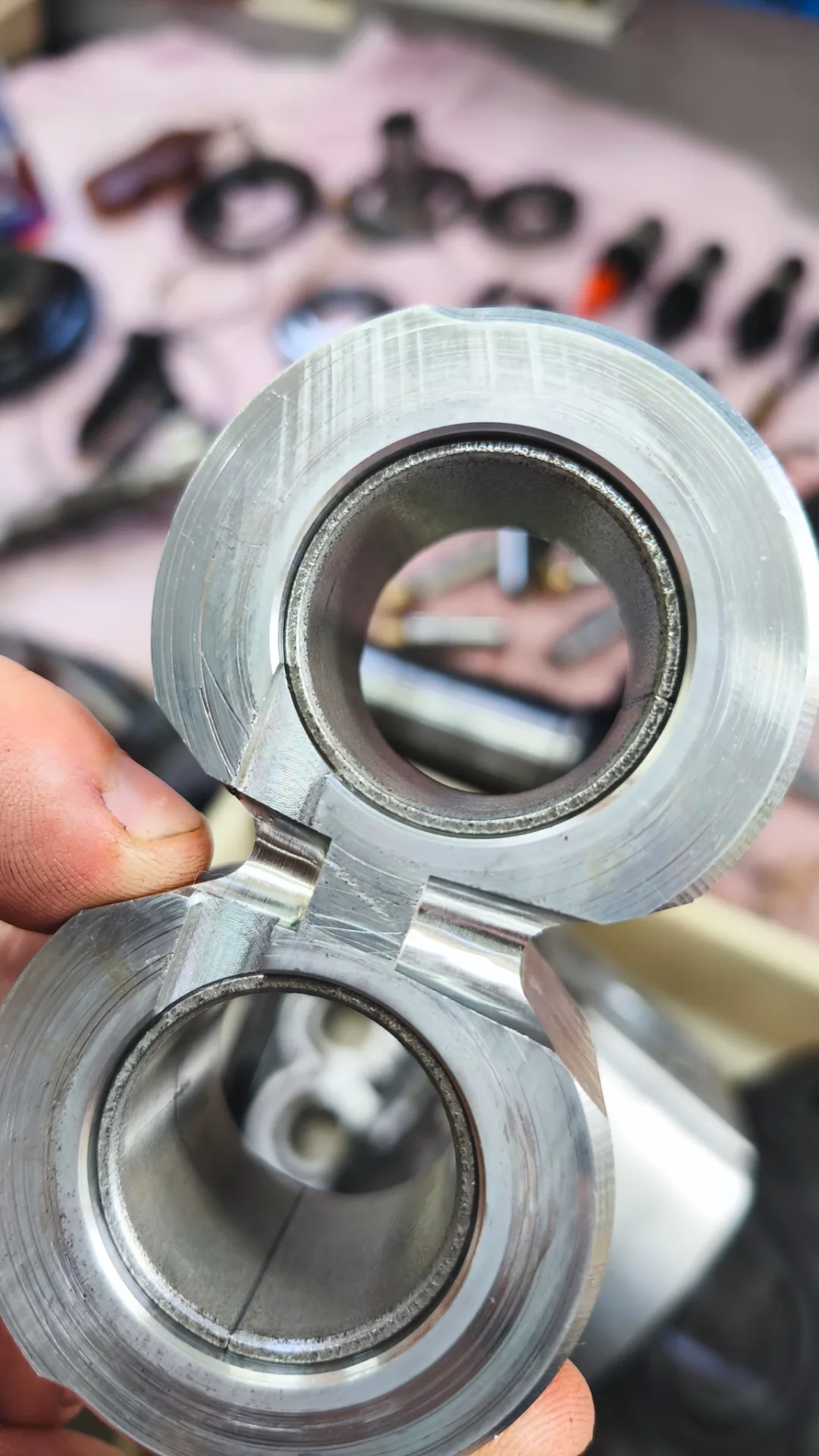

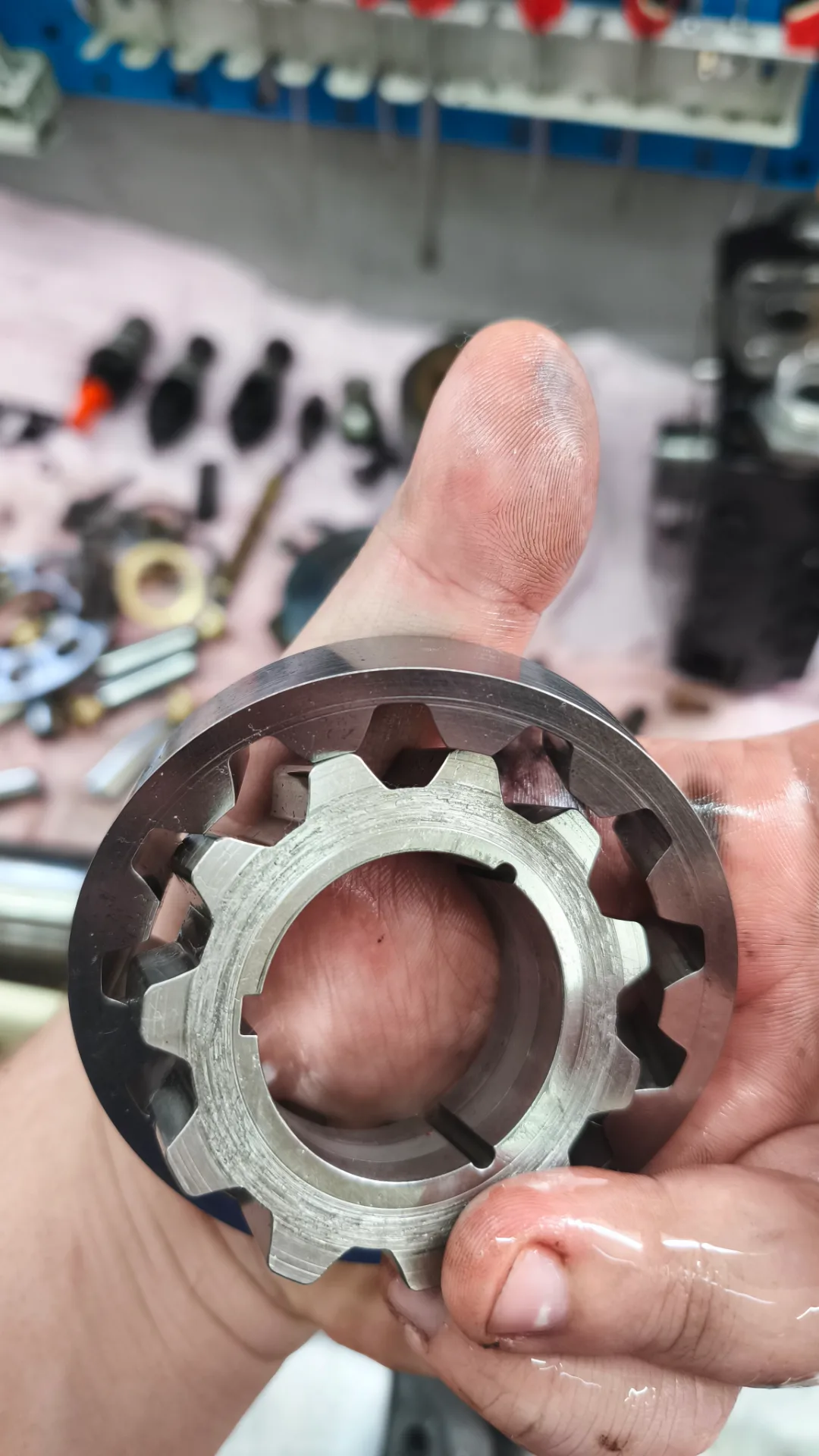

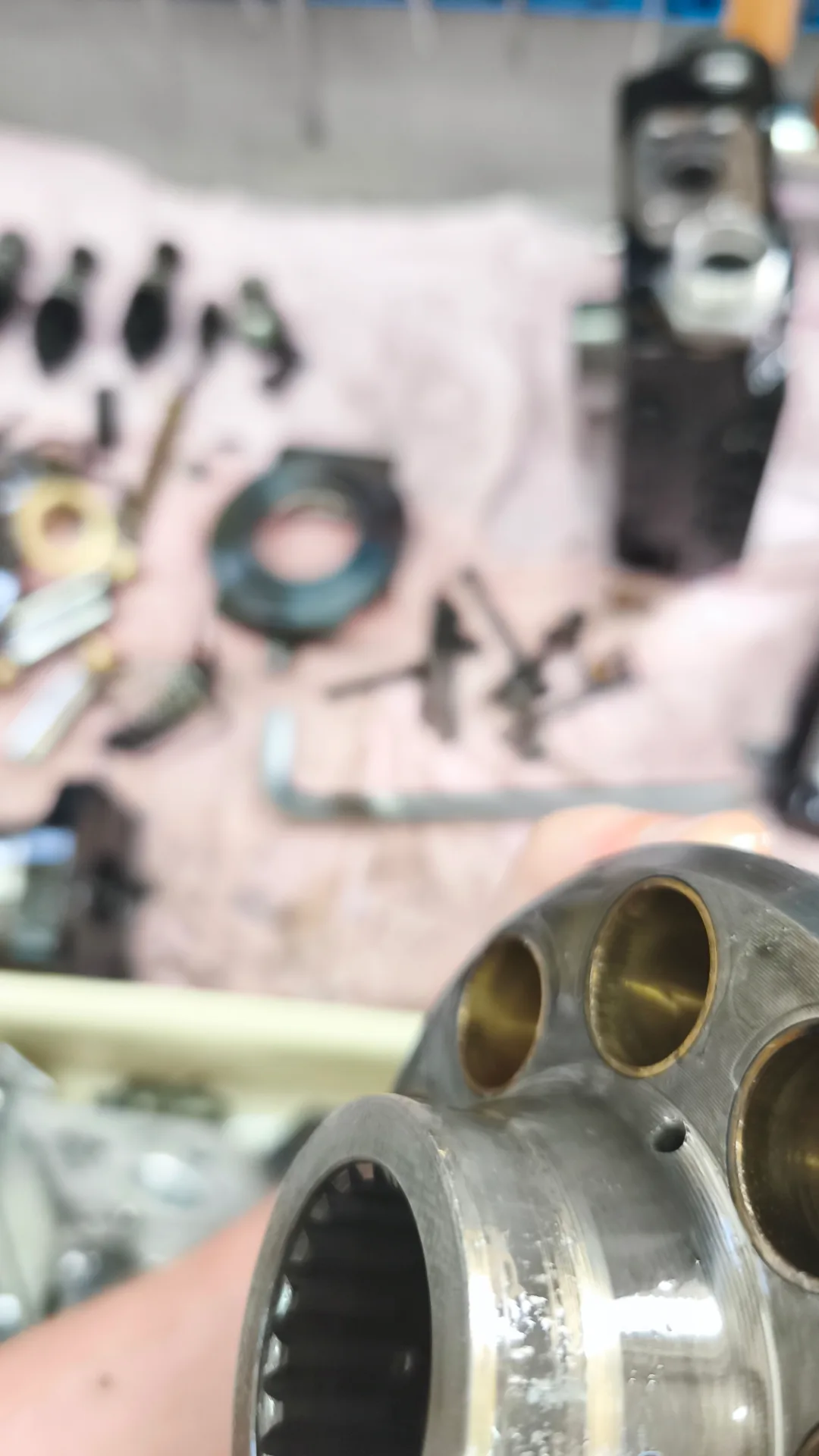

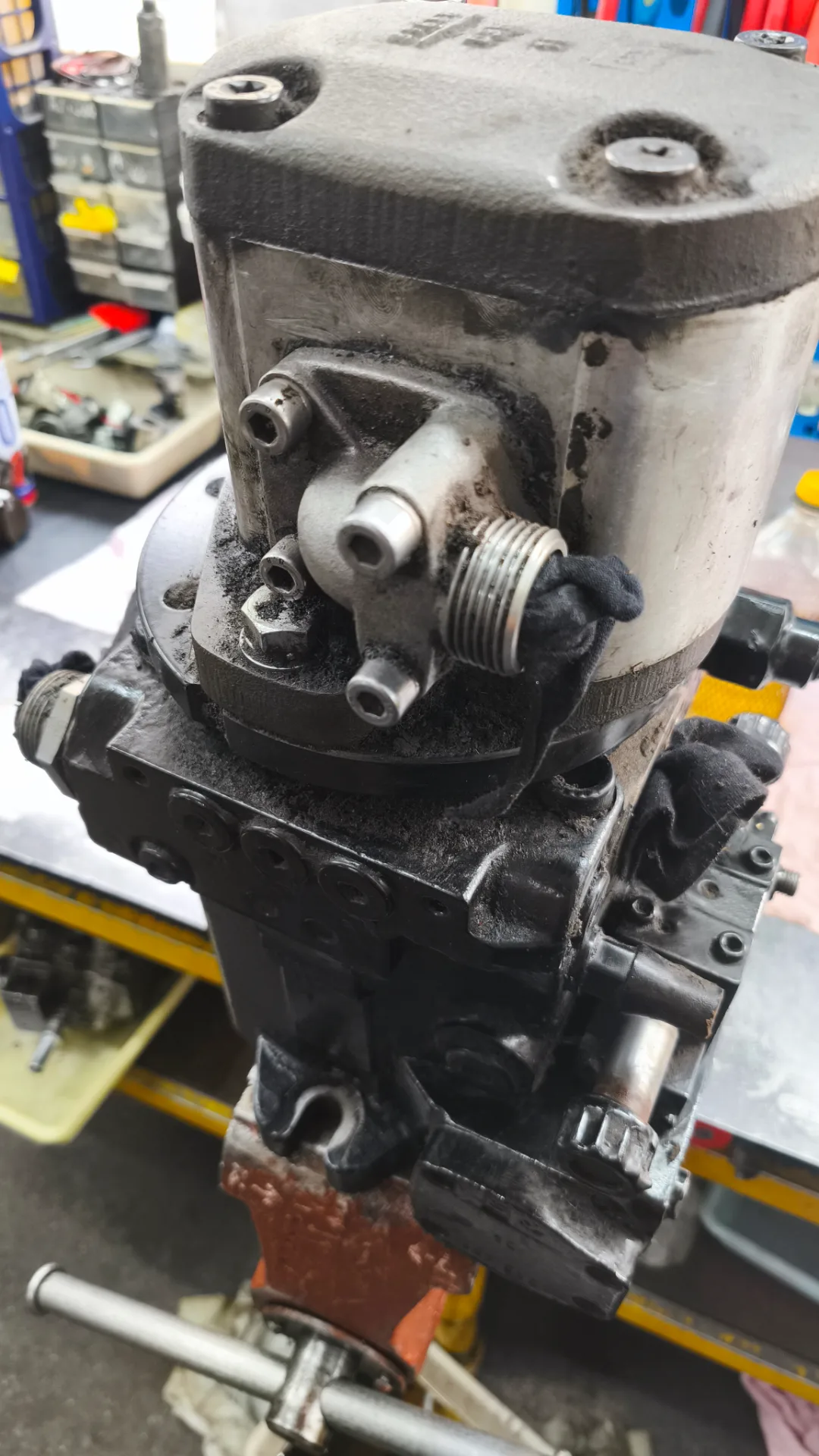

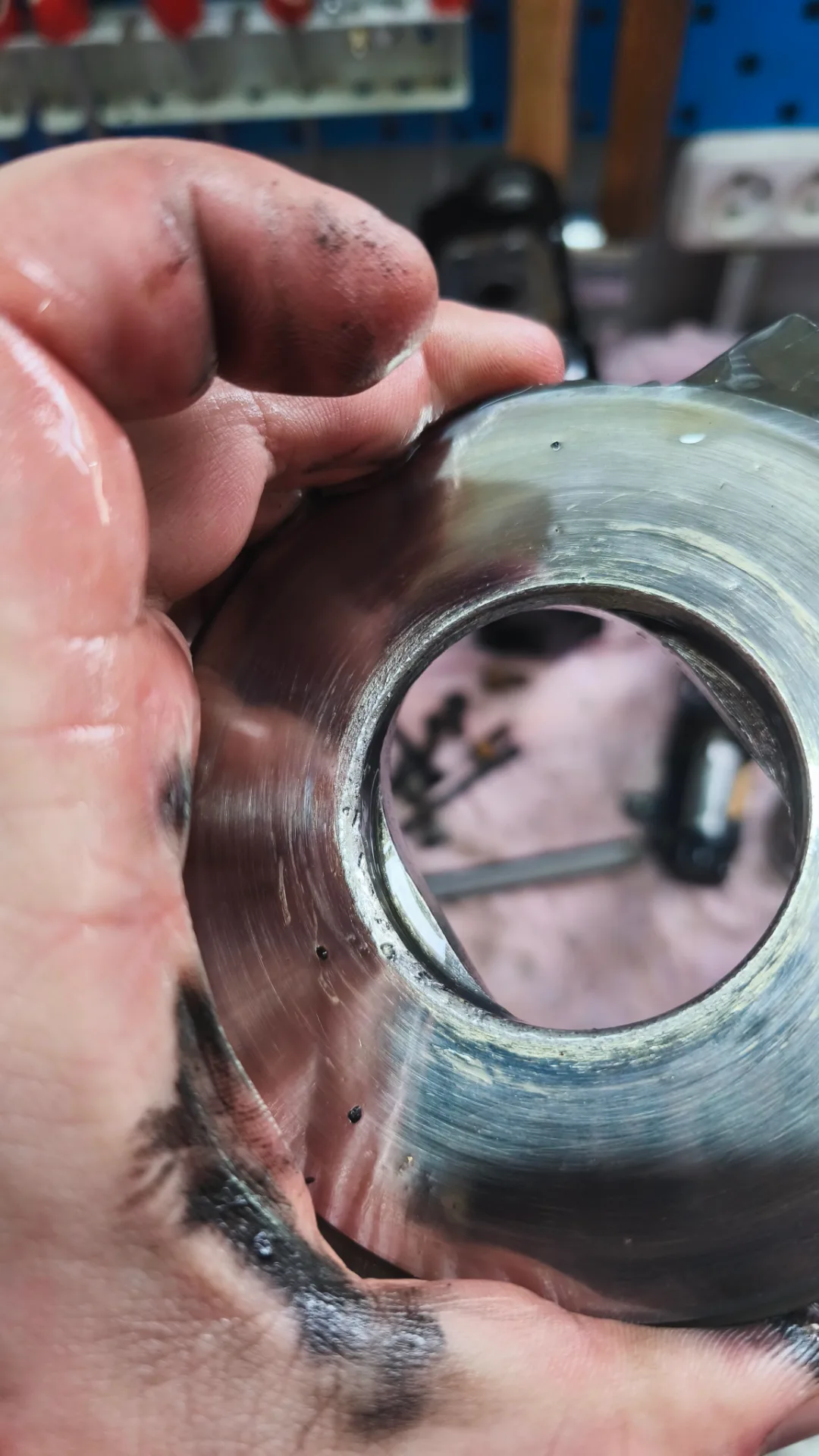

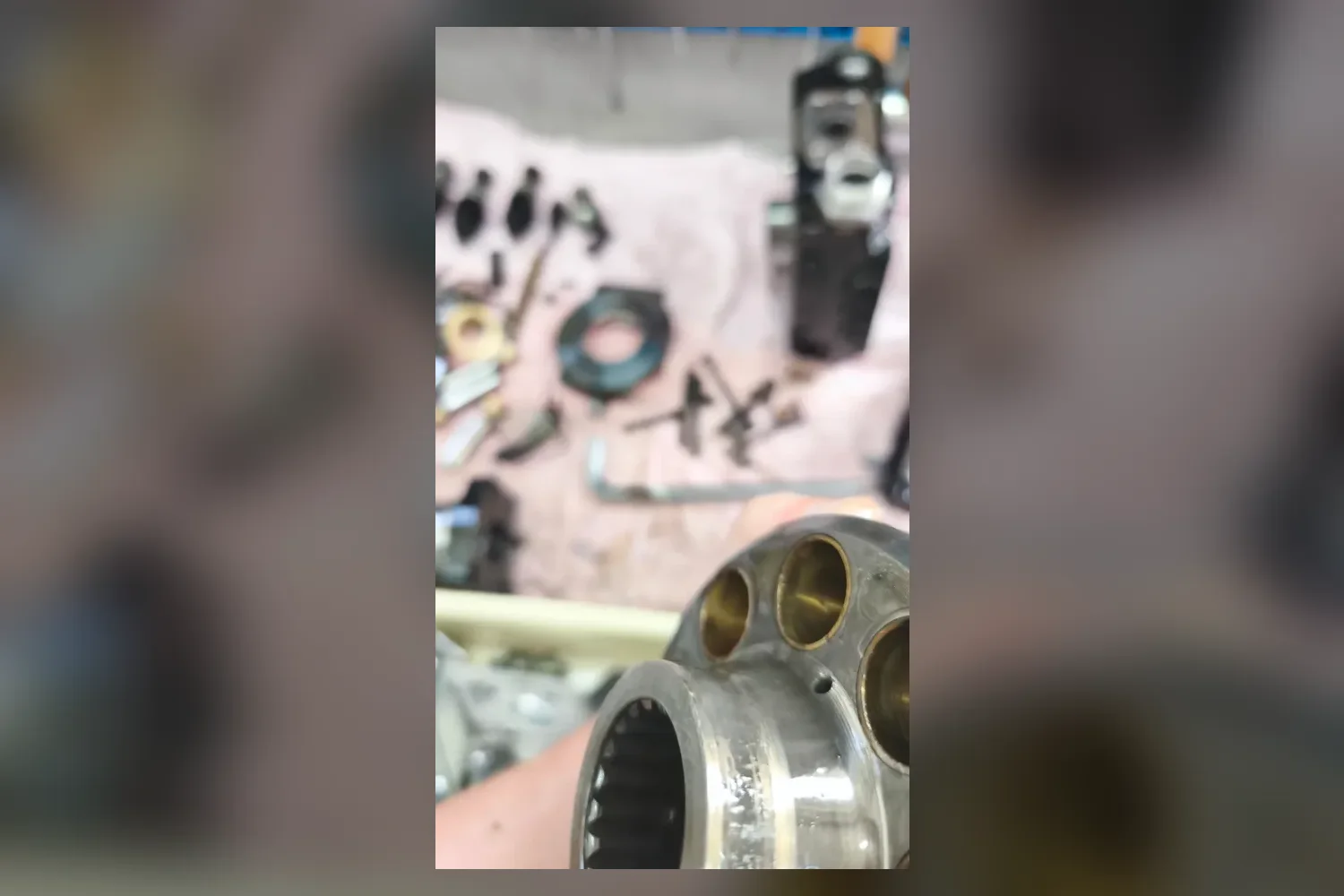

Картина разрушения — почти круговая. Насос подпитки повреждён стружкой, металл разлетелся по всему внутреннему объёму. Плоскость блок-шайба осталась единственным местом, которое пережило аварию более-менее целым. Колодцы блока цилиндров задрало осколками, поршни подробило, прижимную пластину выгнуло. Сама поворотная плита — с глубокими раковинами по рабочей поверхности. Подшипники плиты развалились полностью, обоймы лопнули. Шарнир насоса разрезало на две части.

Что сделали

При таком объёме разрушений собирать насос из старых деталей смысла не было. Восстанавливать раковины на плите или чистить обломки обойм подшипников — не тот случай, где ремонт дешевле замены. Заменили насос подпитки, блок цилиндров, плунжера (поршневую группу), тарельчатые пружины, шарнир, прижимную пластину, саму поворотную плиту, комплект подшипника поворотной плиты и подшипник ведущего вала.

Два узла восстановили своими силами, без замены. Ведущий вал — покупка именно такого вала занимает слишком много времени, которого на срочный ремонт не было, поэтому вал отремонтировали. Сервопоршень серьёзных повреждений не получил и отделался полировкой — деталь стояла в стороне от основной зоны разрушения, пары трения там остались в допуске.

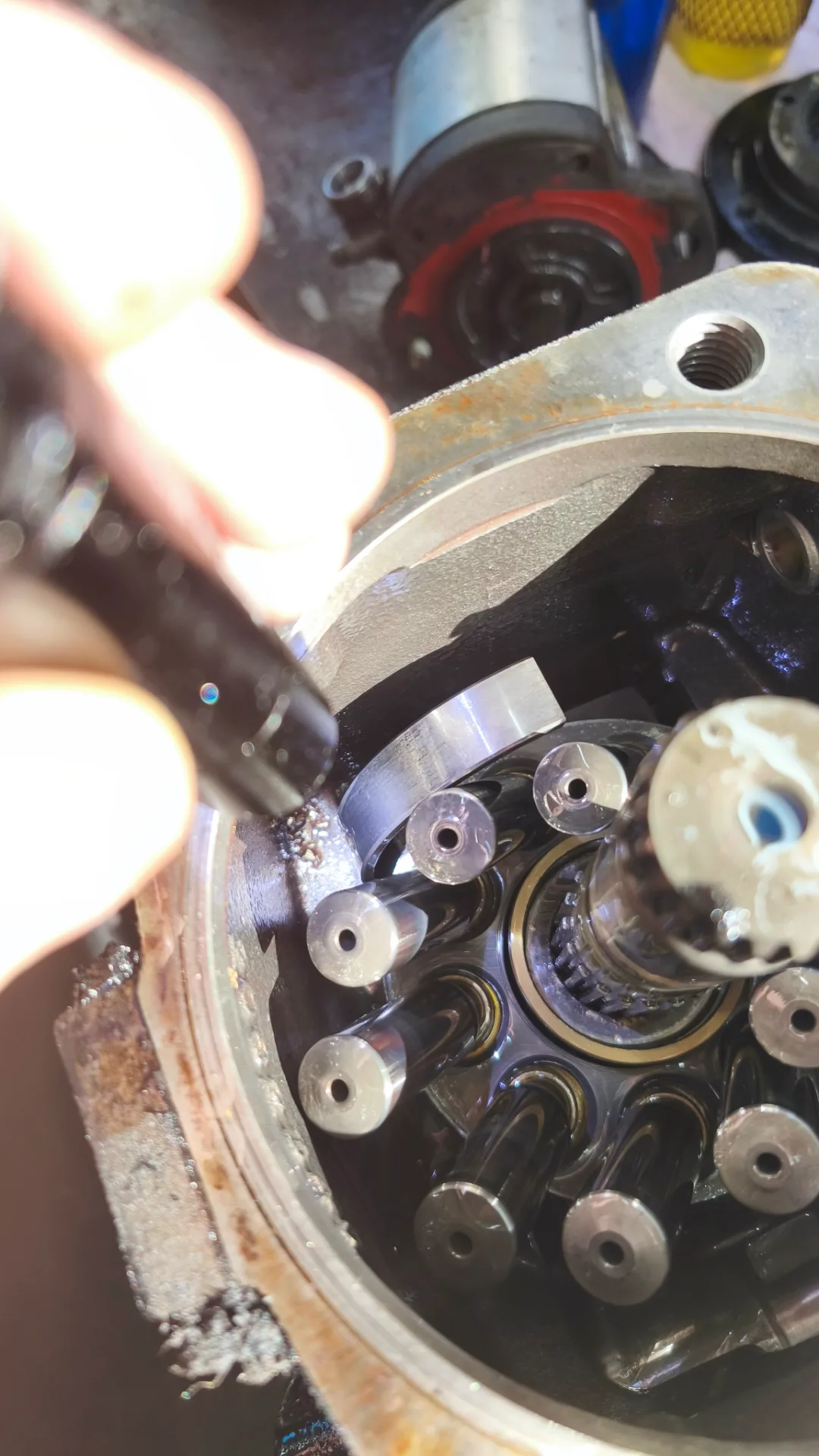

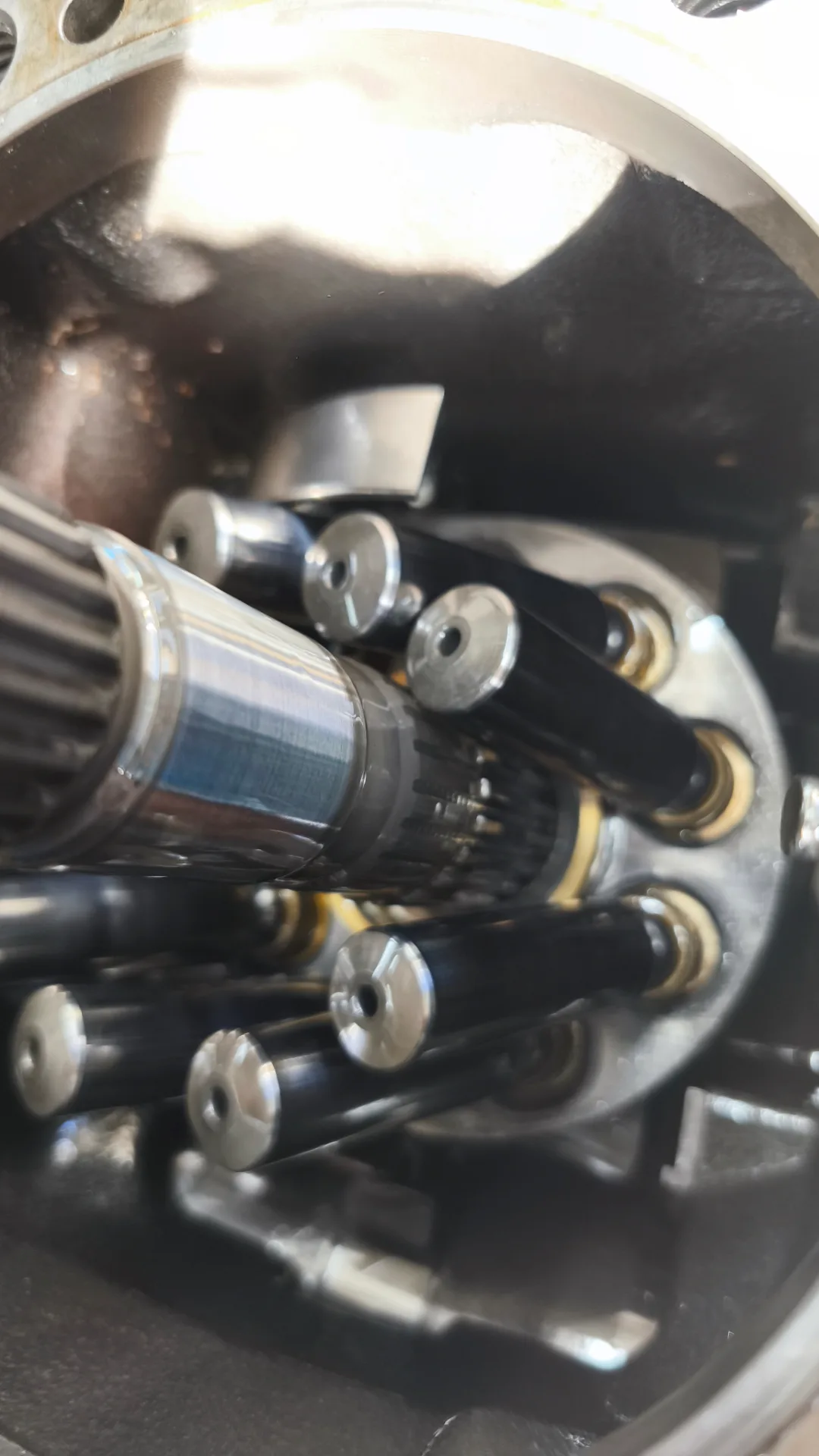

Собрали насос заново с новыми деталями и уплотнениями. Для гидронасосов Rexroth серии A4VG именно такой набор деталей и рвётся первым при отказе подшипников плиты — знаем что искать сразу, не тратя время на перебор версий.

Результат

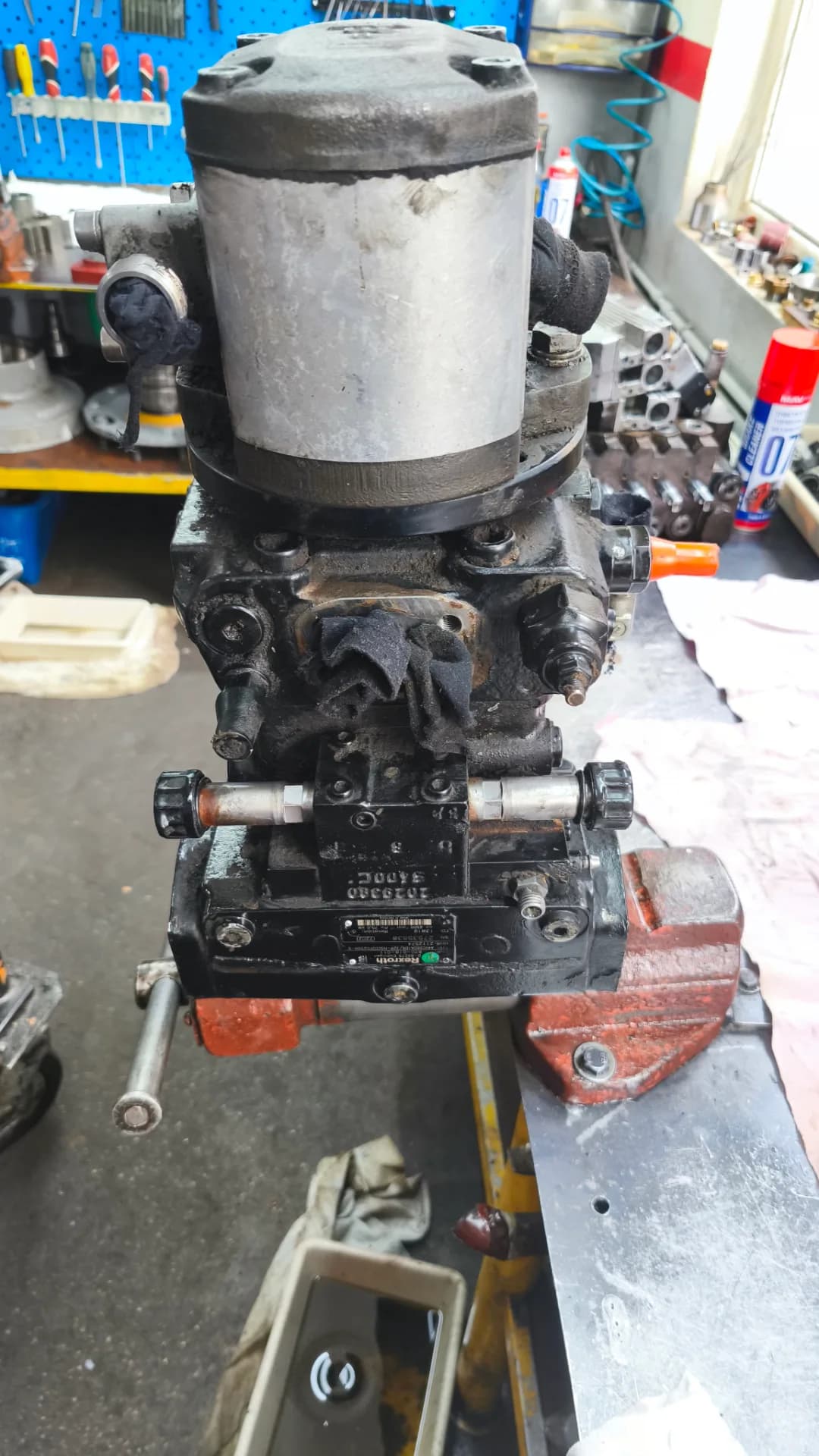

После сборки насос прошёл испытания на стенде. Узел проверяли уже в собранном виде, а разборка при дефектовке делалась вручную, узел за узлом. По итогу насос показал нормальную работу без тех перекосов, что были на входе.

Насос отдали клиенту с гарантией на ремонт 6 месяцев. При таком масштабе разрушения дефектовка вручную оказалась единственным способом не упустить ни один повреждённый узел — на стенде это уже было бы поздно ловить.
