Насос A10CNO63: лопнула прижимная пластина — а началось всё с бронзовой стружки в распределителе

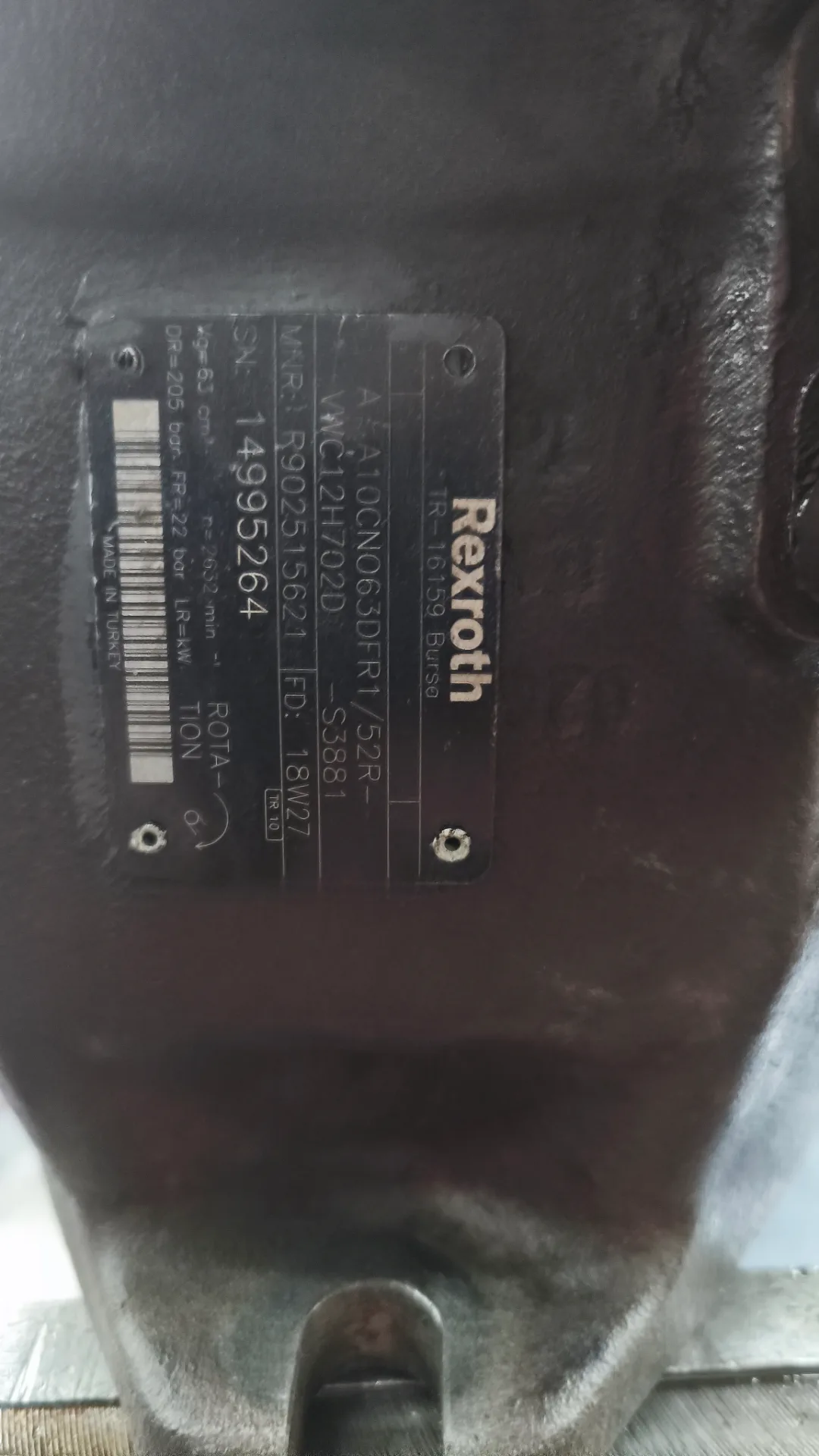

Привезли насос A10CNO63 с трактора МТЗ 3522. Жалоба обычная для этой серии — навеска поднимается вяло, рабочее оборудование почти не реагирует на рычаг. Плюс отдельная деталь: на гидрораспределителе постоянно разрывало фильтр грубой очистки. Два симптома, которые на первый взгляд живут отдельно друг от друга, а на деле оказались одной историей.

Что нашли при дефектовке

Начали не с насоса, а с распределителя — раз фильтр рвало именно там. В полостях золотников нашли бронзовую стружку. Сам распределитель при этом работал исправно, механических повреждений внутри не было. Стружка — чужая, пришла откуда-то из системы. Почистили полости, поставили новые фильтры и только после этого перешли к насосу — источник металла логично искать там, где есть бронзовые пары трения.

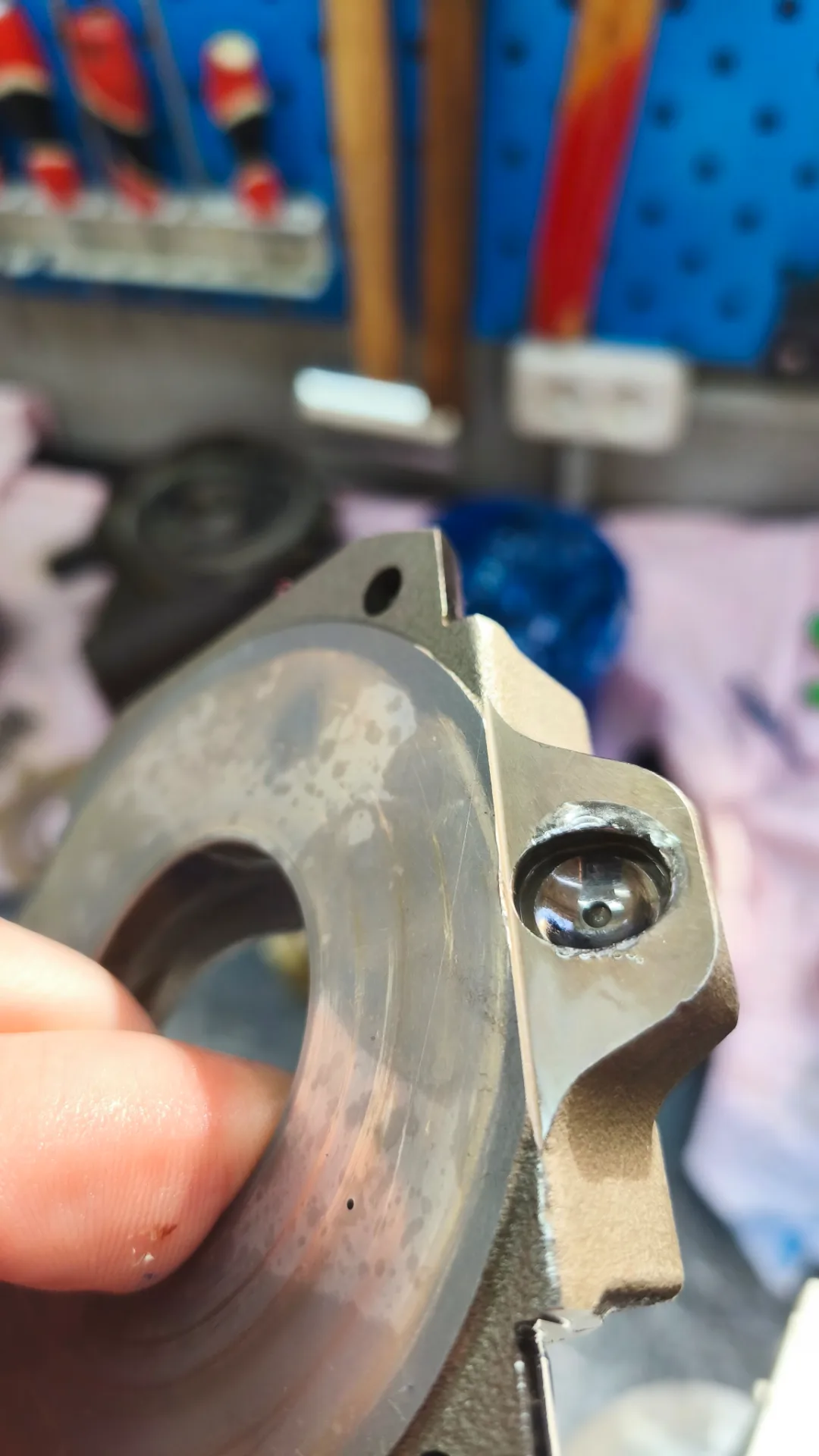

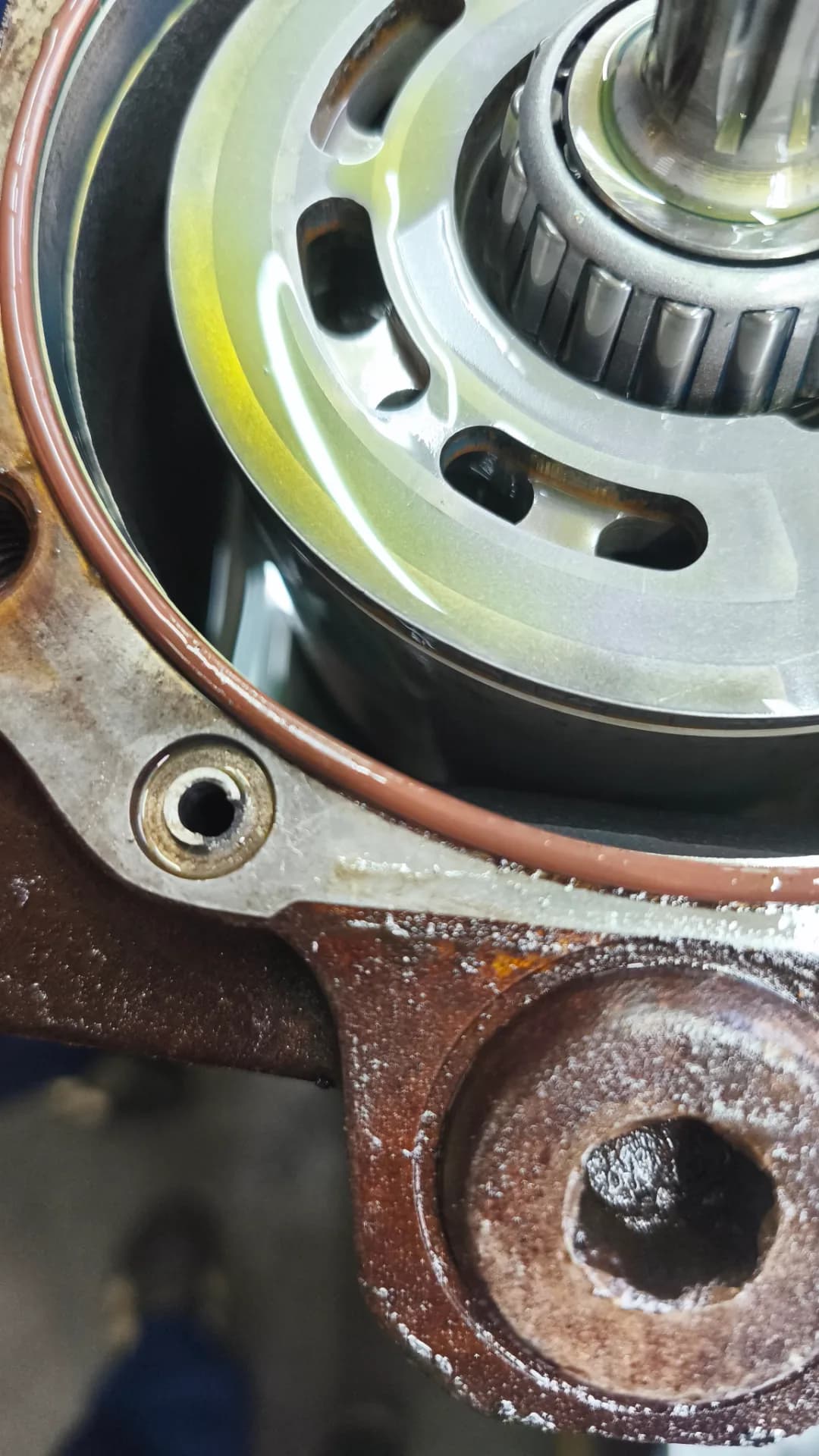

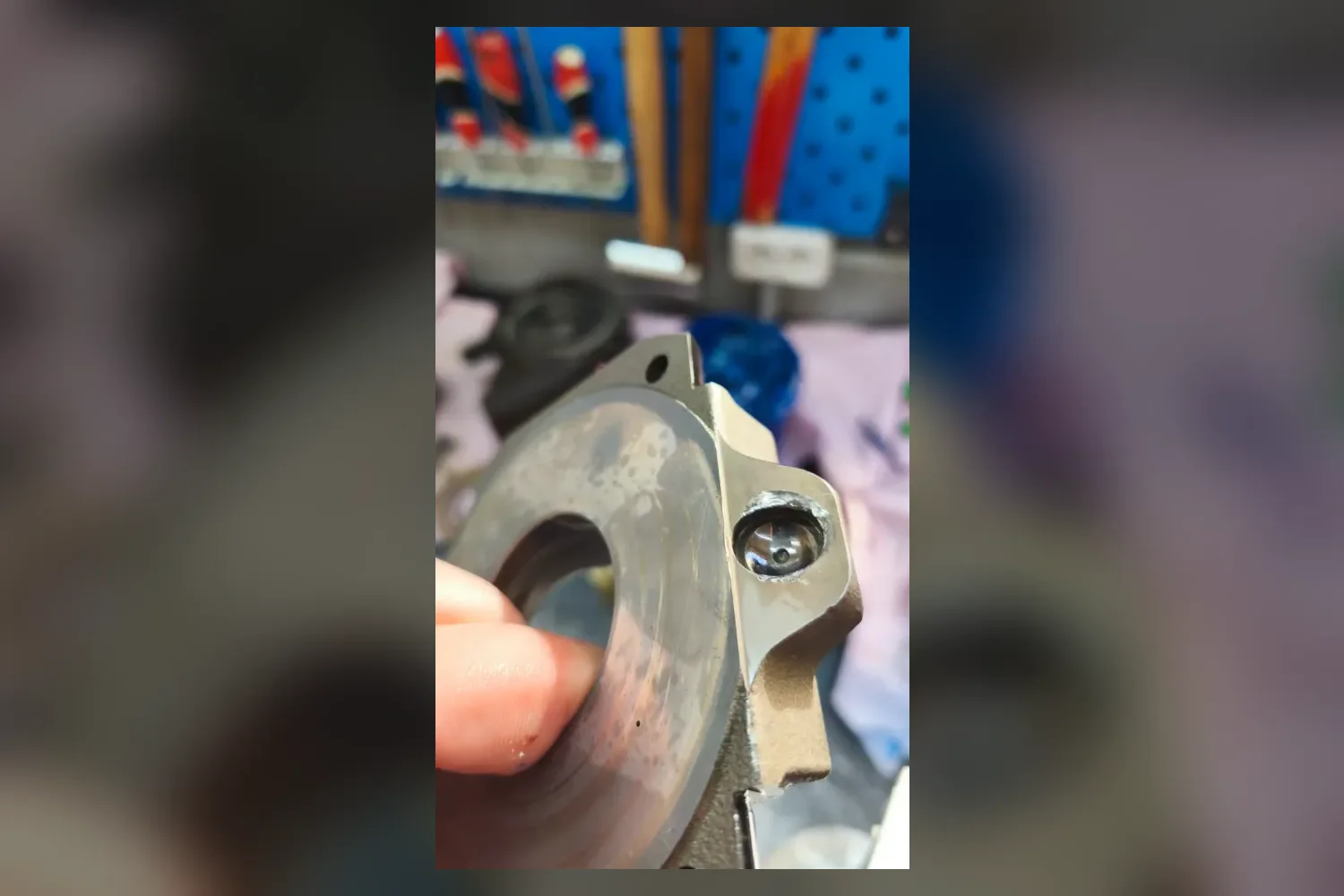

В насосе картина оказалась куда серьёзнее. Прижимная пластина лопнула. От перекоса, который она перестала держать, срезало части поршней. Обломки пошли по каналу управления и повредили стенку уплотнительного кольца — куски этого кольца потом нашли уже в регуляторе, далеко от места первичной поломки. Цепочка разрушения растянулась на три узла подряд.

Что запустило разрушение первым — сказать однозначно нельзя, следы уже перемешались. Но итоговая картина понятная: насос заклинило на максимальной производительности, и это привело к разрыву фильтра на распределителе. Симптом «вялая навеска» при этом смотрится обманчиво — перекошенная поворотная плита и разбитые сёдла поршней ломают нормальную работу насоса, а не разгоняют её.

Что сделали

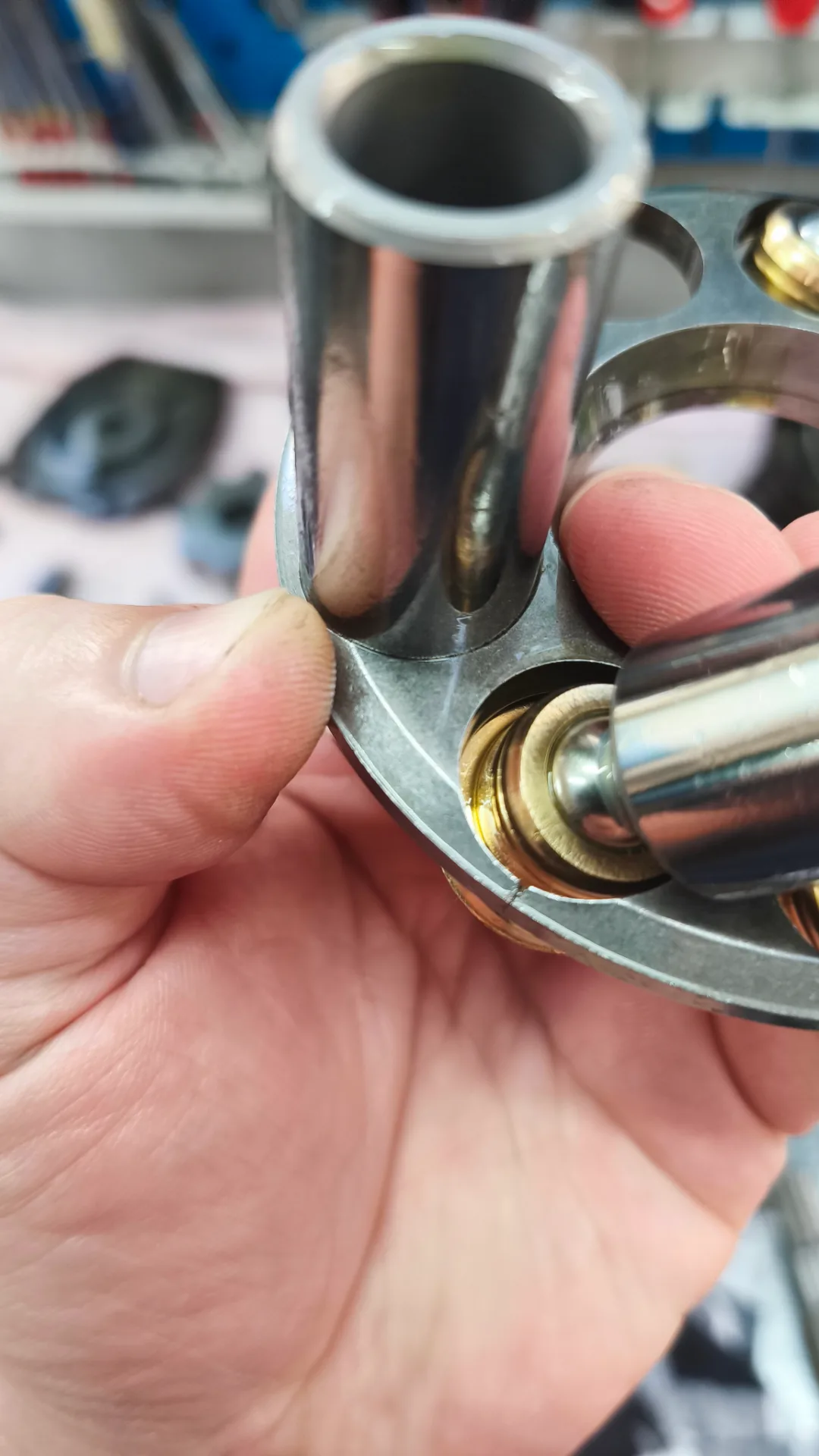

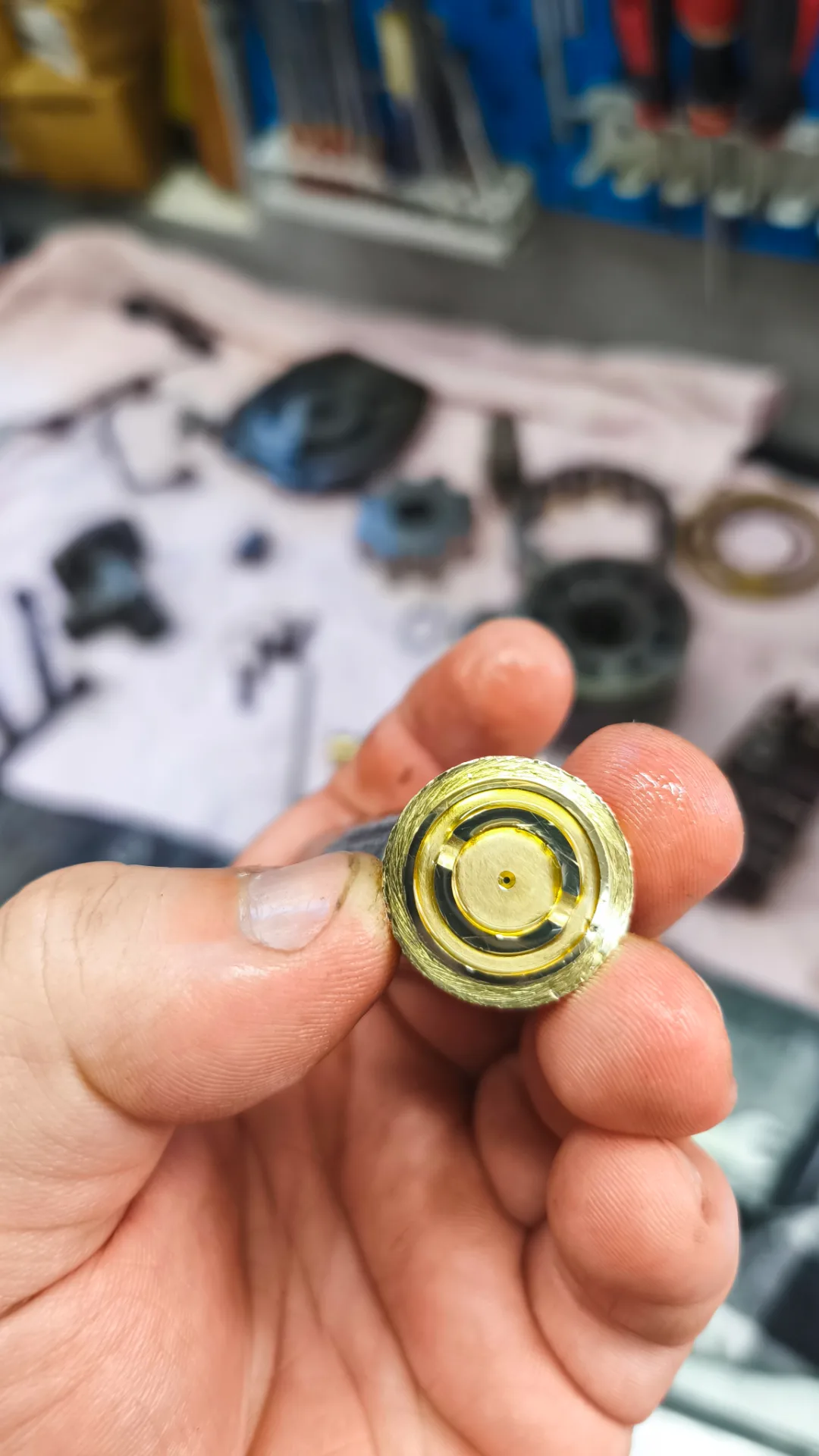

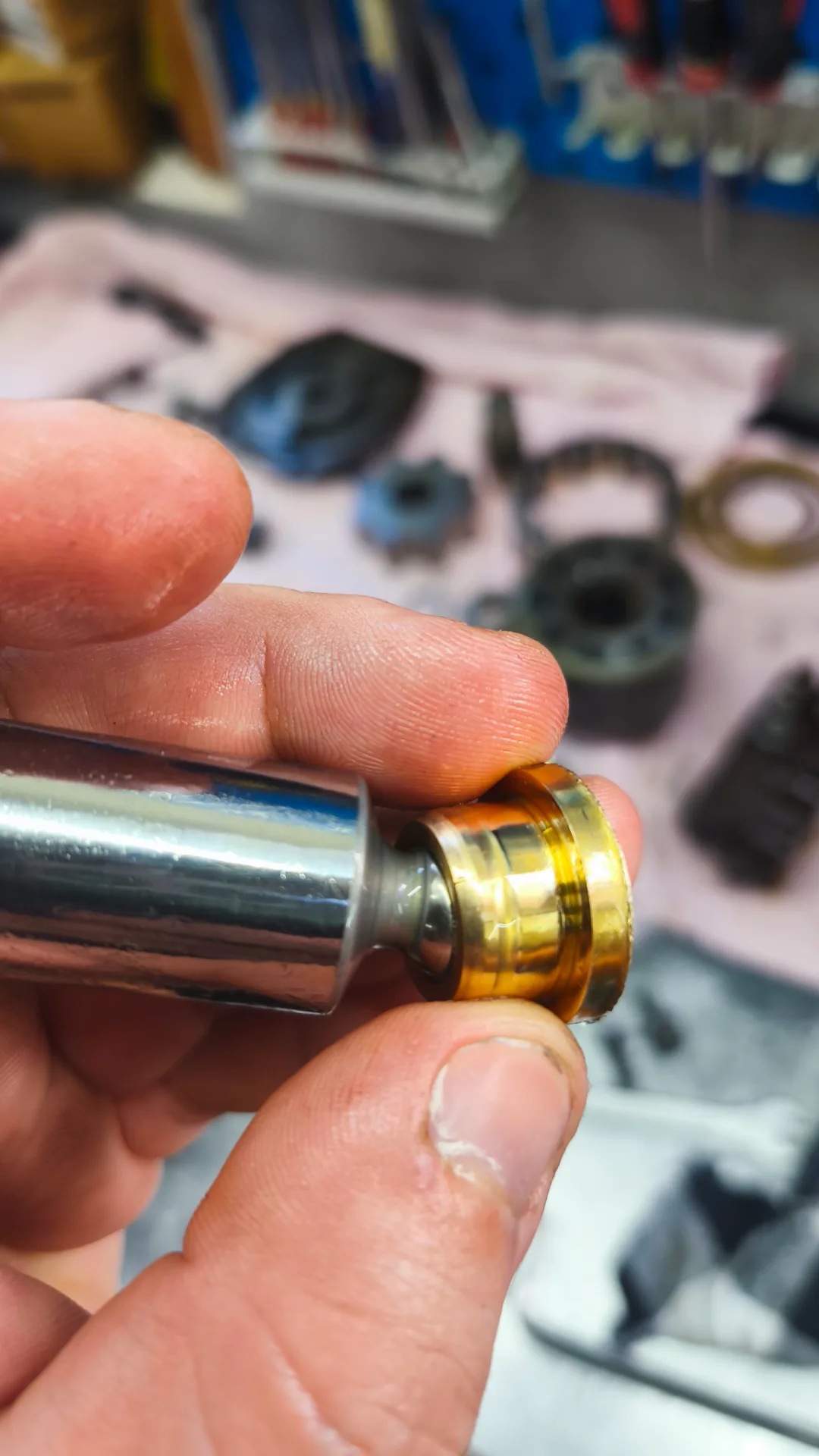

Прижимная пластина после такого разрушения восстановлению не подлежит — трещину не заварить так, чтобы деталь снова держала нужный прижим. Поставили новую. Поршни срезало частично, но повреждение силовое и неравномерное по всей группе, поэтому заменили всю поршневую группу, а не выбирали по одной штуке уцелевшие экземпляры.

Поворотную плиту тоже заменили — деталь задаёт угол наклона и напрямую держит объём подачи, при таком перекосе она уже не гарантирует точную геометрию.

Сервопоршень, который двигает поворотную плиту и отвечает за управление производительностью, при осмотре оказался в рабочем состоянии — без задиров и выработки, критичной для замены. Его отполировали и вернули в узел. Разбирали и собирали всё вручную, деталь за деталью — на серии A10CNO63 плоскости и посадочные места нужно смотреть глазами, щуп такую картину не покажет.

Результат

Собранный насос прогнали через испытания на стенде — узел проверяют уже в собранном виде, разборка при дефектовке идёт только руками. По итогу насос отработал стабильно, без посторонних стуков и скачков давления.

На ремонт дали гарантию 6 месяцев. Насос отправился клиенту вместе с распределителем, который в итоге тоже прошёл через чистку — без неё стружка вернулась бы в систему при первом же запуске.

Этот случай — хороший пример, почему дефектовку нельзя останавливать на первом найденном повреждении: разрыв фильтра на распределителе был всего лишь эхом поломки, случившейся совсем в другом узле.
