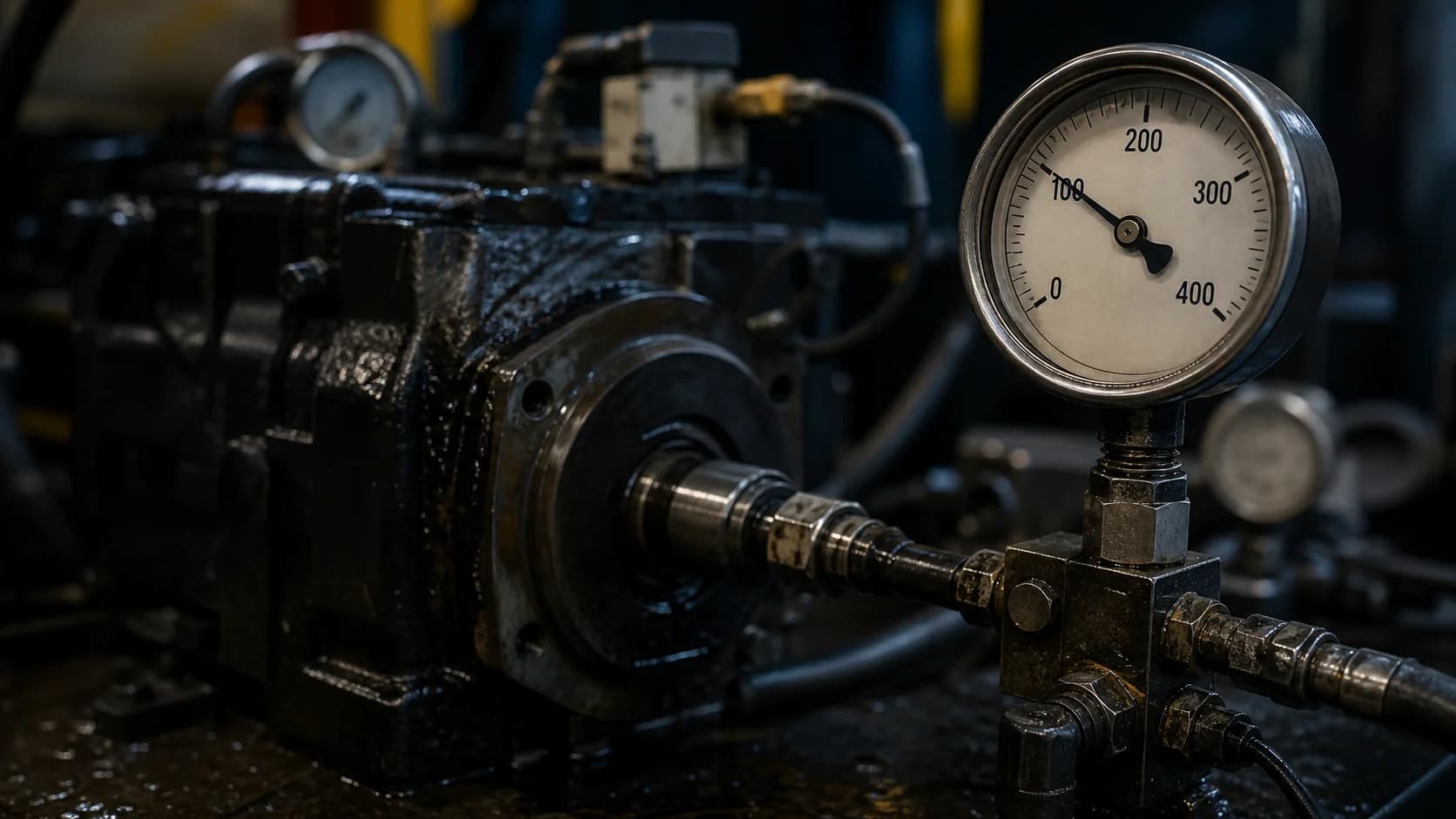

Манжета вала 40x55x7 для Linde HPR75: когда течь на валу — это не мелочь

Манжета вала (на насосе Linde HPR75 — размер 40×55×7) уплотняет выход приводного вала из корпуса: держит масло внутри и не пускает снаружи пыль, воду и грязь. Когда насос весь в потёках и масло капает у вала — почти всегда виновата именно она. Замена недорогая, но требует частичной разборки.

Что такое манжета вала и зачем она нужна

К нам привозят Linde HPR75 с характерной жалобой: «Масло капает, насос весь в потёках». Почти всегда это манжета вала. В аксиально-поршневом насосе приводной вал выходит наружу из корпуса — к нему подключается двигатель или раздаточная коробка. В этом месте рабочая полость насоса граничит с внешней средой. Задача манжеты вала — держать масло внутри и не пускать снаружи пыль, воду и грязь.

Манжета 40x55x7 — типоразмер по посадочным местам: внутренний диаметр 40 мм (по валу), наружный 55 мм (по корпусу), высота 7 мм. Устанавливается в расточку корпуса насоса и охватывает вращающийся вал рабочей кромкой с поджимной пружиной. Деталь работает в условиях постоянного вращения вала, давления масла изнутри и вибрации от привода. Это не статичное уплотнение — кромка манжеты скользит по поверхности вала при каждом обороте.

Где применяется Linde HPR75

Linde HPR75 — регулируемый аксиально-поршневой насос с гидростатическим регулятором. Его ставят на строительную и дорожно-строительную технику: автогрейдеры, дорожные фрезы, промышленные погрузчики, специальные машины с гидростатическим приводом хода. Насос работает в замкнутом контуре, пиковое давление в системе — до 420 бар.

При таком давлении и частоте вращения нагрузка на манжету значительная. Материал кромки, геометрия профиля и качество пружины напрямую определяют ресурс детали.

Как работает узел уплотнения вала

Приводной вал насоса опирается на подшипники и вращается со скоростью до нескольких тысяч оборотов в минуту. Давление в корпусе — дренажное, существенно ниже рабочего, но всё равно присутствует. Манжета удерживает масло за счёт постоянного контакта рабочей кромки с поверхностью вала.

Конструктивно манжета вала состоит из:

• эластичного корпуса (нитрил, фторкаучук или акрилат в зависимости от исполнения) — обеспечивает посадку в корпусе насоса;
• рабочей кромки — тонкий поясок, который скользит по валу;
• поджимной пружины — создаёт постоянное радиальное усилие кромки на вал;
• пыльниковой кромки (у большинства исполнений) — защита от загрязнений снаружи.

При вращении вала между кромкой и металлом образуется тончайшая масляная плёнка — она одновременно смазывает контакт и удерживает масло от вытекания. Если плёнка нарушается из-за износа, задира или потери эластичности резины — начинается течь.

Признаки износа и когда менять

Манжета вала — деталь с ограниченным ресурсом. Срок службы зависит от температуры масла, чистоты рабочей жидкости, состояния поверхности вала и режима работы машины.

Явные признаки, что манжету пора менять:

• Масляное запотевание или капли масла в зоне выхода вала из корпуса насоса
• Масляный след на корпусе насоса или картере привода — «дорожка» от вала
• Слой пыли, налипшей на масляную плёнку вокруг вала
• Падение уровня масла в системе без видимых внешних причин
• При визуальном осмотре — затвердевшая, растрескавшаяся или деформированная кромка манжеты

Косвенные признаки, требующие диагностики:

• Нестабильная работа насоса при прогреве — возможно подсасывание воздуха через повреждённую пыльниковую кромку
• Загрязнение масла — если внешняя кромка потеряла герметичность, в систему попадает пыль

Течь через манжету вала на Linde HPR75 — не «потеет и ладно». Если масло уходит наружу, значит давление дренажа постоянно держится на кромке. При дальнейшей эксплуатации изношенная манжета начинает пропускать интенсивнее: масло попадает на привод, загрязняет подшипники и создаёт риск возгорания в моторном отсеке.

Почему качество детали критично

Поверхность вала под манжетой — полированная, с жёсткими допусками по шероховатости. Манжета с кромкой из некачественного материала изнашивает эту поверхность быстрее, чем должна изнашиваться сама. Результат — риска на валу, через которую не будет держать ни одна новая манжета. Вместо замены одной детали — восстановление или замена вала.

Поэтому при выборе манжеты для HPR75 важны:

• Материал кромки — соответствие рабочей температуре масла и типу жидкости (минеральное масло, HF-жидкости)
• Жёсткость пружины — слишком слабая не держит, слишком жёсткая ускоряет износ вала
• Геометрия профиля — точный типоразмер 40x55x7 без допусков «с запасом»

Манжета вала 40x55x7 для Linde HPR75 в наличии на складе — можно забрать сразу или заказать с доставкой по Беларуси.

Замена манжеты вала: что нужно учесть

Перед установкой новой манжеты проверьте состояние посадочной поверхности вала. Если есть риска или выработка — манжета не решит проблему течи. Поверхность вала под манжетой должна иметь шероховатость Ra не хуже 0,32–0,63 мкм и не иметь спиральных рисок от токарной обработки.

При запрессовке манжеты используйте оправку по наружному диаметру — запрессовка ударами по корпусу манжеты деформирует кромку. Перед установкой кромку смазывают рабочим маслом системы.

Если насос снят с машины и есть сомнения в состоянии других уплотнений — имеет смысл сразу провести диагностику гидравлики и заменить весь ремкомплект. Это дешевле, чем разбирать узел повторно через месяц.

Ремонт насосов Linde в Минске

Если течь на валу сопровождается снижением производительности, нестабильным давлением или посторонними звуками — это уже не только манжета. Насос нужно снять и проверить на стенде.

Мы ремонтируем Linde насосы серии HPR и BPV, проводим испытания на стенде с нагрузкой до 42 МПа — результат виден в цифрах, не на глаз. Стоимость определяется после дефектовки.

Запчасть в наличии, ремонт в Минске. Контакты — на странице /kontakty.

SGT ремонтирует гидравлику с 2010 года — за это время через мастерские прошло больше 9000 насосов, моторов и цилиндров. HPR75 работает в замкнутом контуре хода, поэтому на стенде 75 кВт его проверяют под давлением до 420 бар — это воспроизводит реальную нагрузку машины. На ремонт даём гарантию от 6 месяцев, прописанную в договоре. Мастерская — в Минске, ул. Бабушкина 76 (район Колядичи).
