Гидромотор Linde HMF 35 с катка: течь по корпусу и надлом уха → замена подшипника и притирка блока

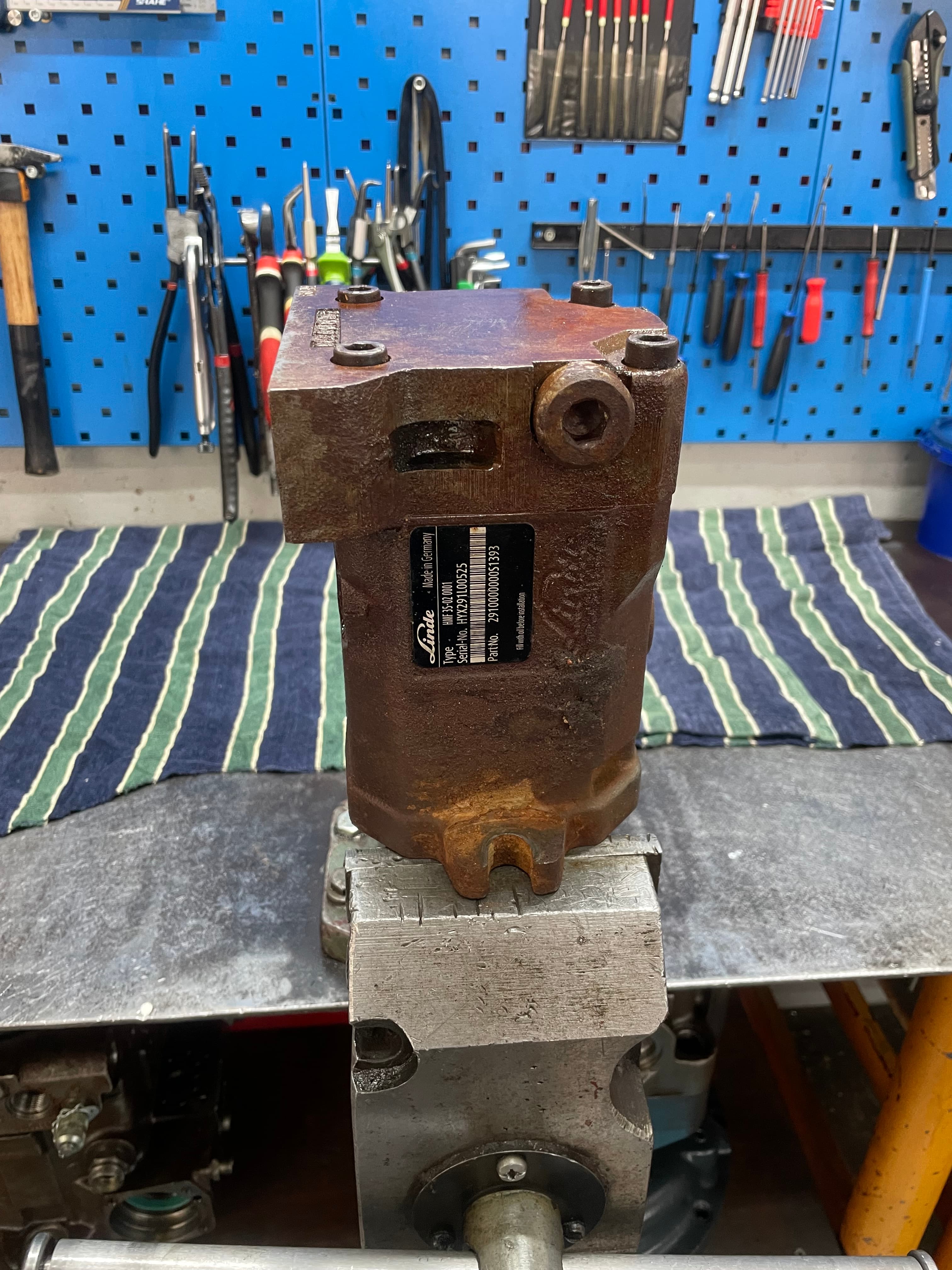

Привезли гидромотор Linde HMF 35 с катка. Оператор жаловался: каток стал работать заметно слабее, тянул вяло. Наружный осмотр сразу показал два неприятных момента — течь масла по корпусу и надломанное ухо крепления.

Что нашли при дефектовке

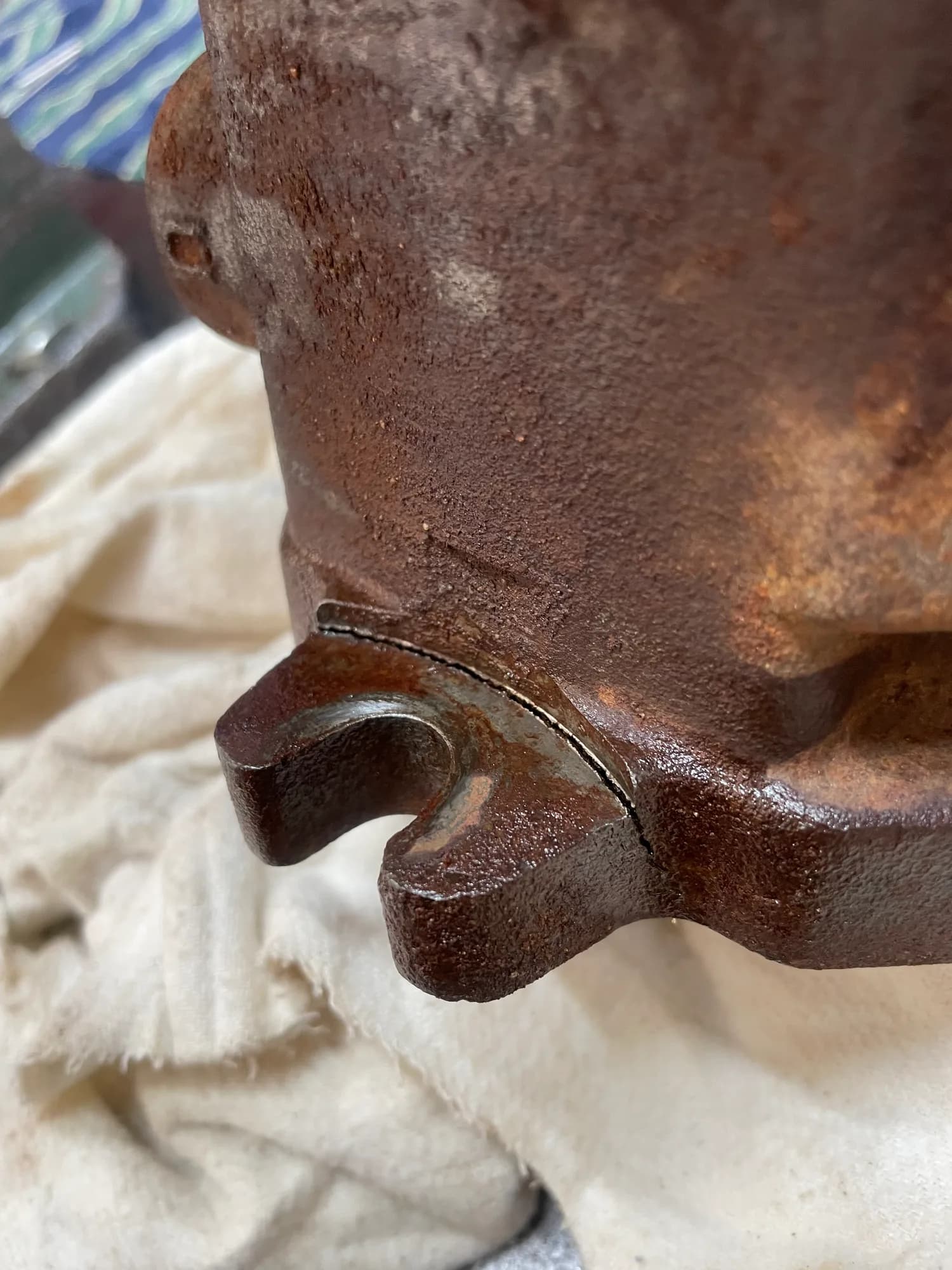

Разобрали мотор полностью, начали с диагностики гидравлики. Ухо корпуса действительно надломлено — механическое повреждение, скорее всего от удара или перекоса при монтаже. Течь по корпусу шла оттуда же: трещина в месте надлома дала маслу дорогу наружу.

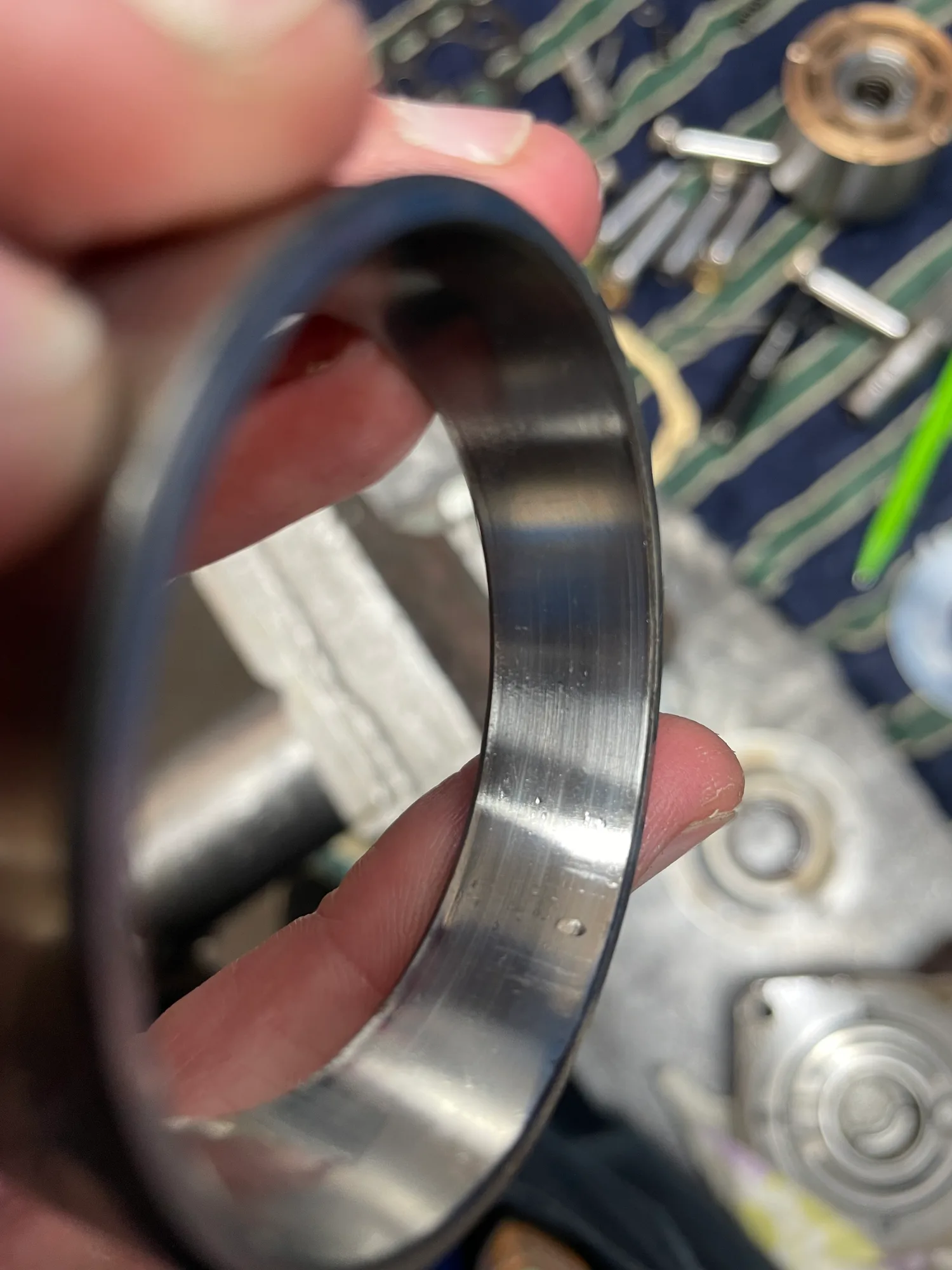

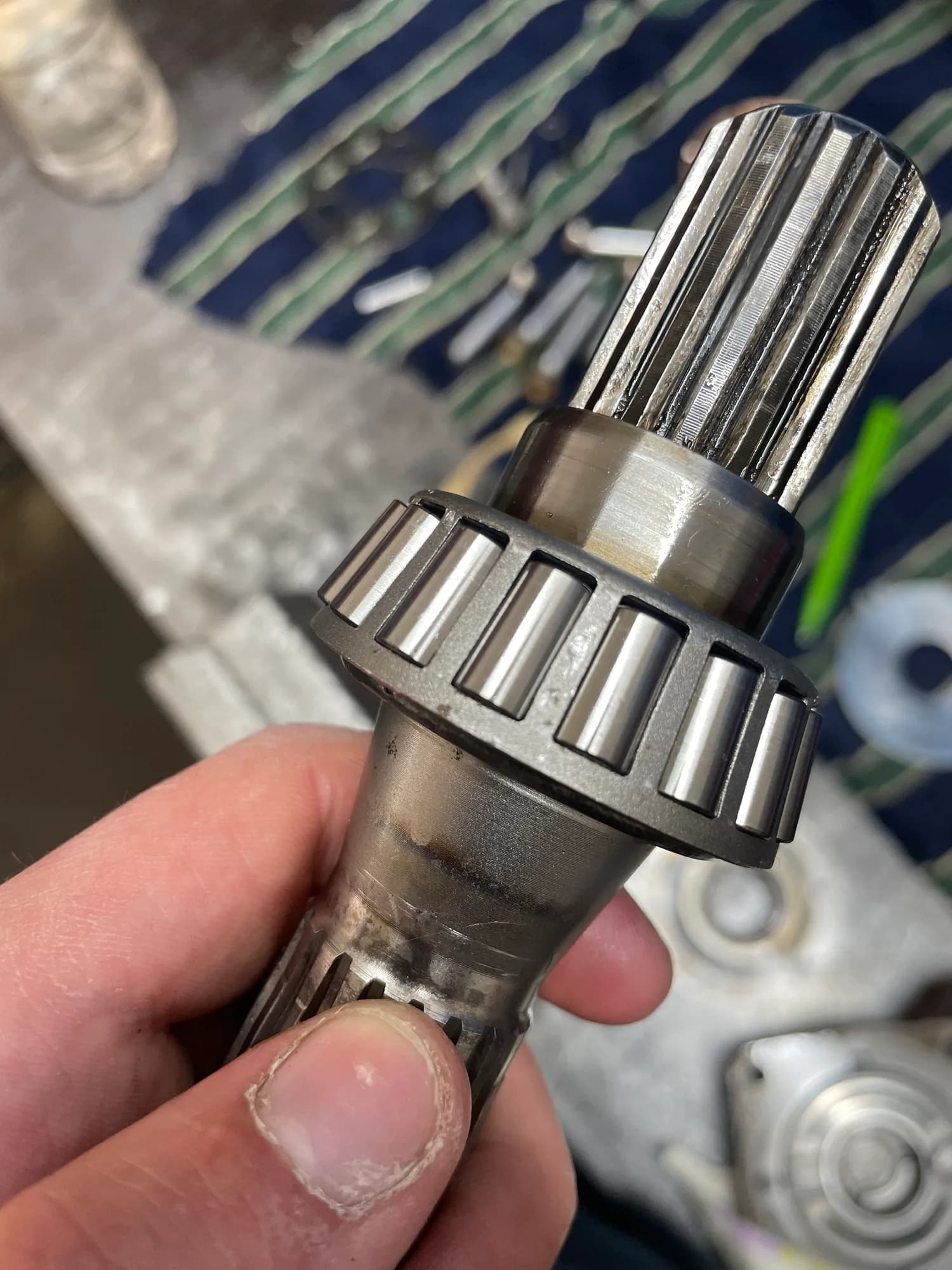

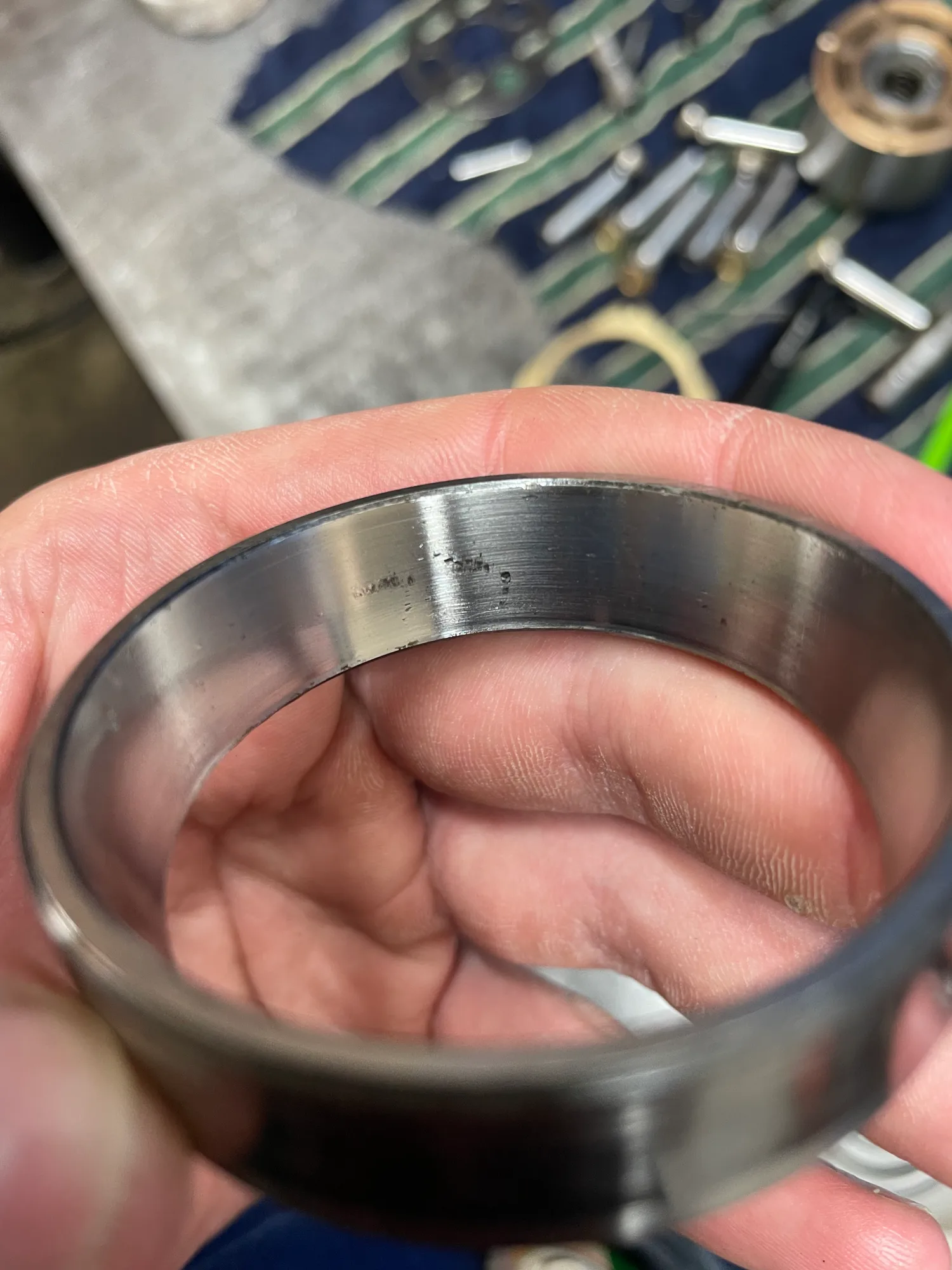

Внутри — типичная картина износа для мотора этого класса. Нижний подшипник вала выработан, люфт вышел за пределы нормы. Этот подшипник держит вал со стороны привода, воспринимает и радиальную, и осевую нагрузку. Когда он начал сыпаться, вал потерял соосность, и весь пакет рабочих пар пошёл работать с перекосом.

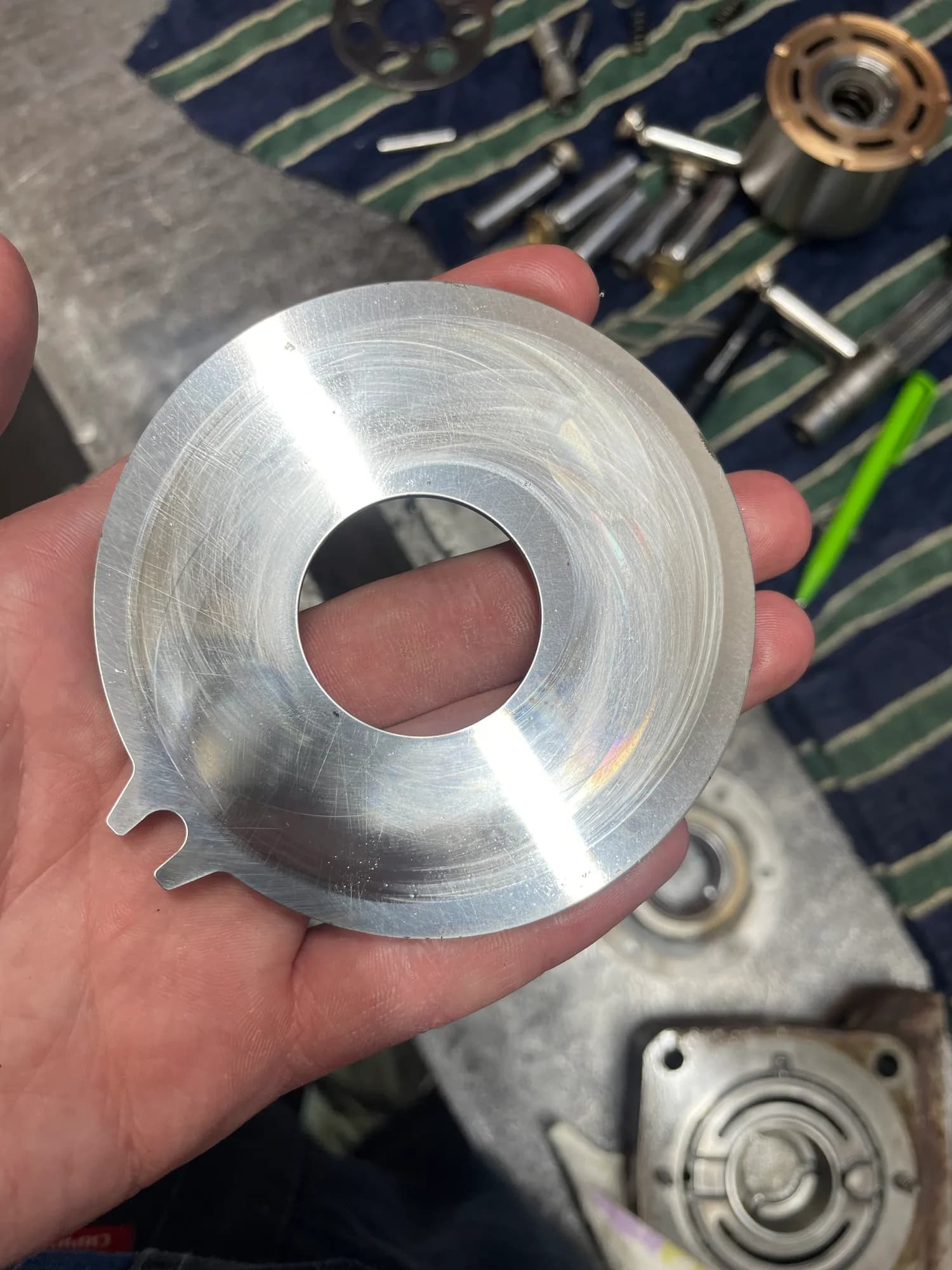

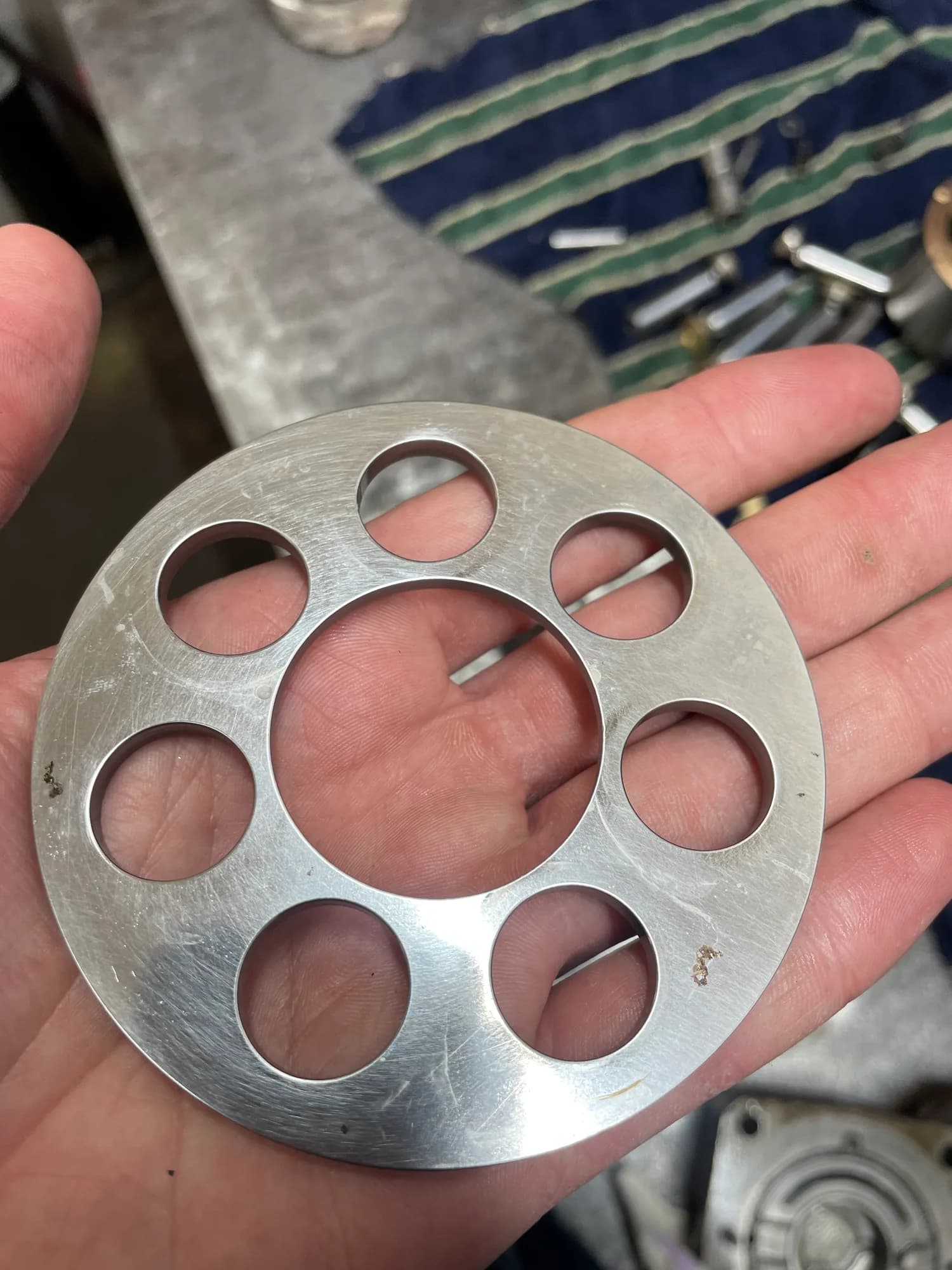

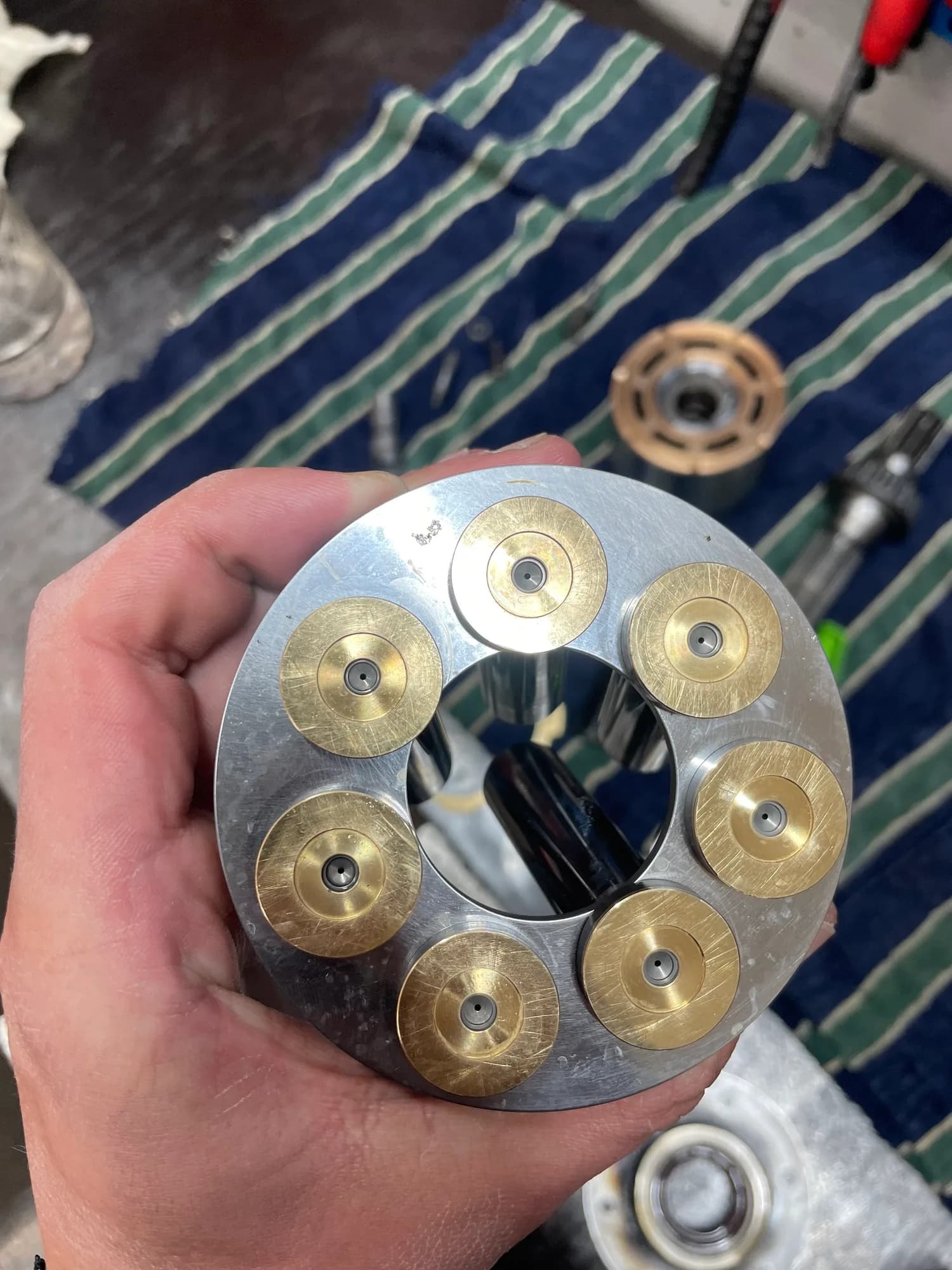

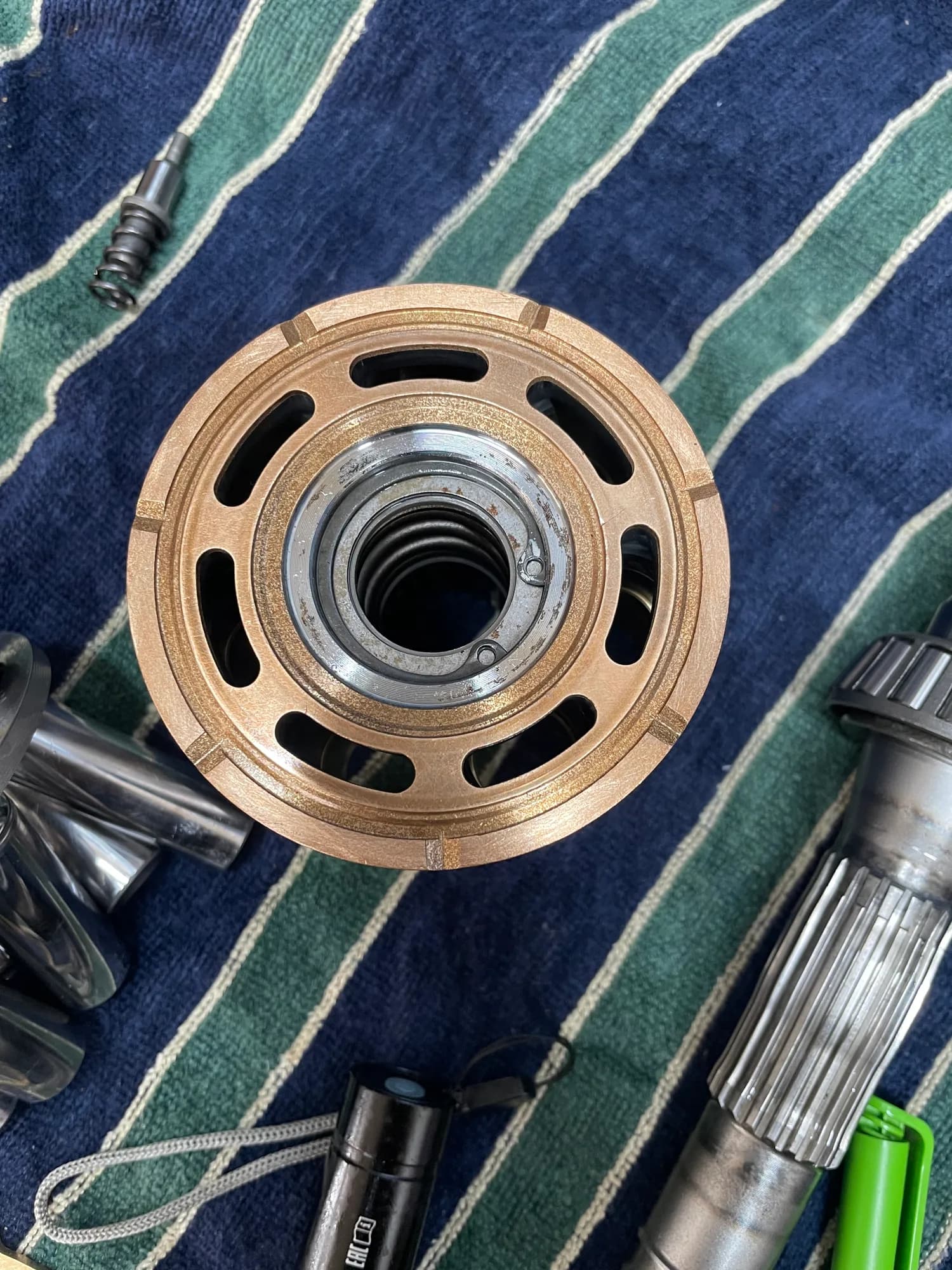

От этого перекоса пострадали рабочие поверхности: распределительная шайба, опорные плиты, прижимные пластины и торцы поршней — везде мелкие риски и выработка. Блок цилиндров тоже в задирах. Ничего критического, но плоскости уже не держали давление так, как должны. Отсюда и падение мощности, которое почувствовал оператор катка.

Что сделали

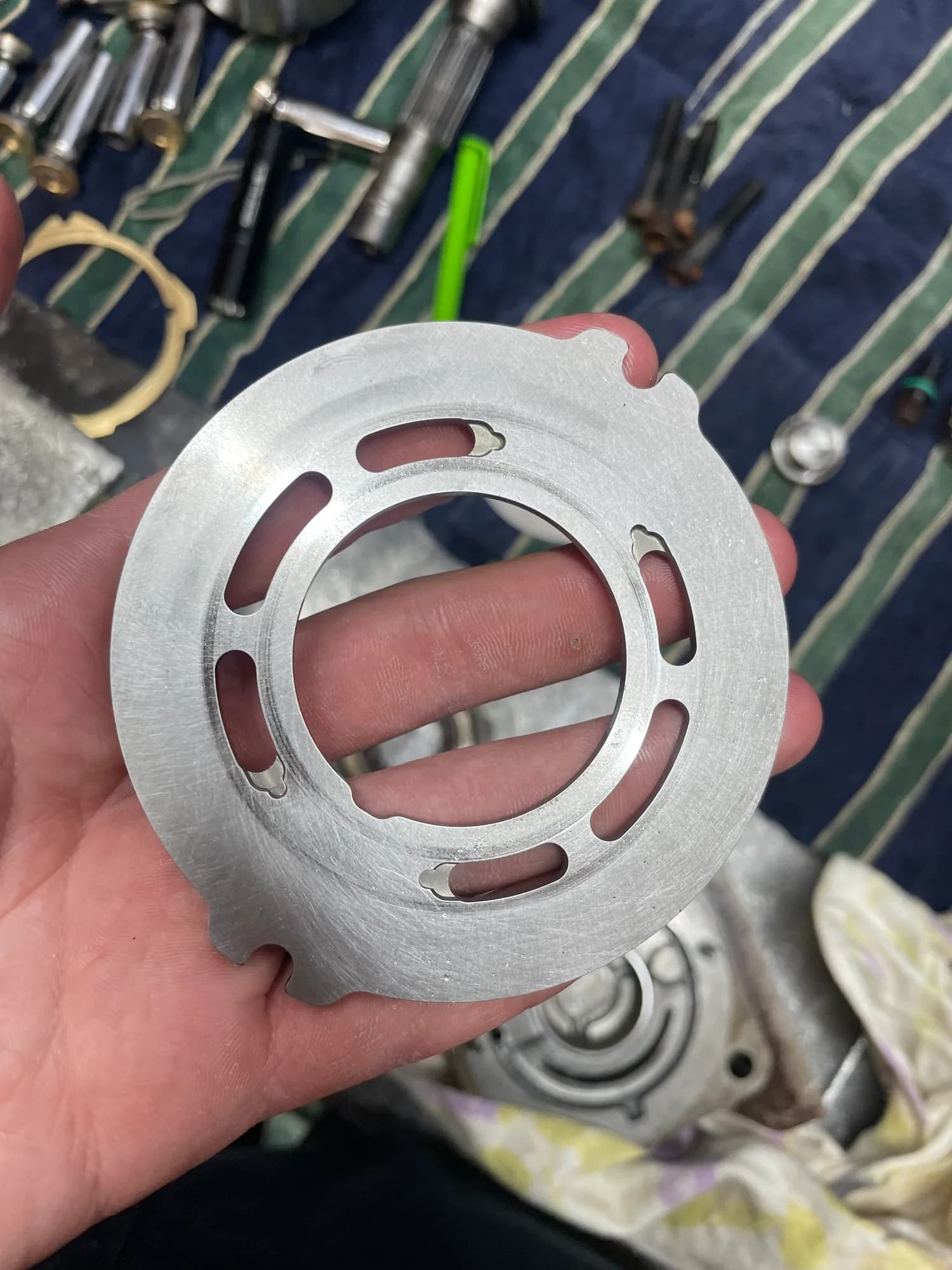

Заменили только одну деталь — нижний подшипник вала. Люфт в опоре назад не вернуть, тут вариантов нет, только новый. Остальное — распределительную шайбу, опорные плиты, прижимные пластины, поршни и блок цилиндров — восстановили своими силами через притирочные и шлифовочные работы.

Притирка — это ручная работа: убираем риски, выводим плоскость в идеальный ноль. Для мотора этого типа плоскость — половина успеха. Если шайба и блок не садятся друг на друга без просветов, масло перетекает мимо рабочих пар, и никакой новый подшипник это не спасёт. Поршни и опорные плиты прошли ту же процедуру — плоскость под плоскость, без зазоров.

Отдельно занимались корпусом — надлом уха и трещина, из-за которой шла течь, устранены до сборки.

Результат

Собрали мотор и поставили на гидравлический стенд для испытаний. Отработал без замечаний — давление держится, течи нет, вал крутится ровно без посторонних звуков. Клиент забрал мотор без замечаний, на ремонт дали гарантию 6 месяцев.

Корпус в этом случае решил всё: будь трещина в другом месте или ухо отломись полностью, мотор пошёл бы под списание. А тут обошлись заменой одного подшипника и ручной притиркой пар.
