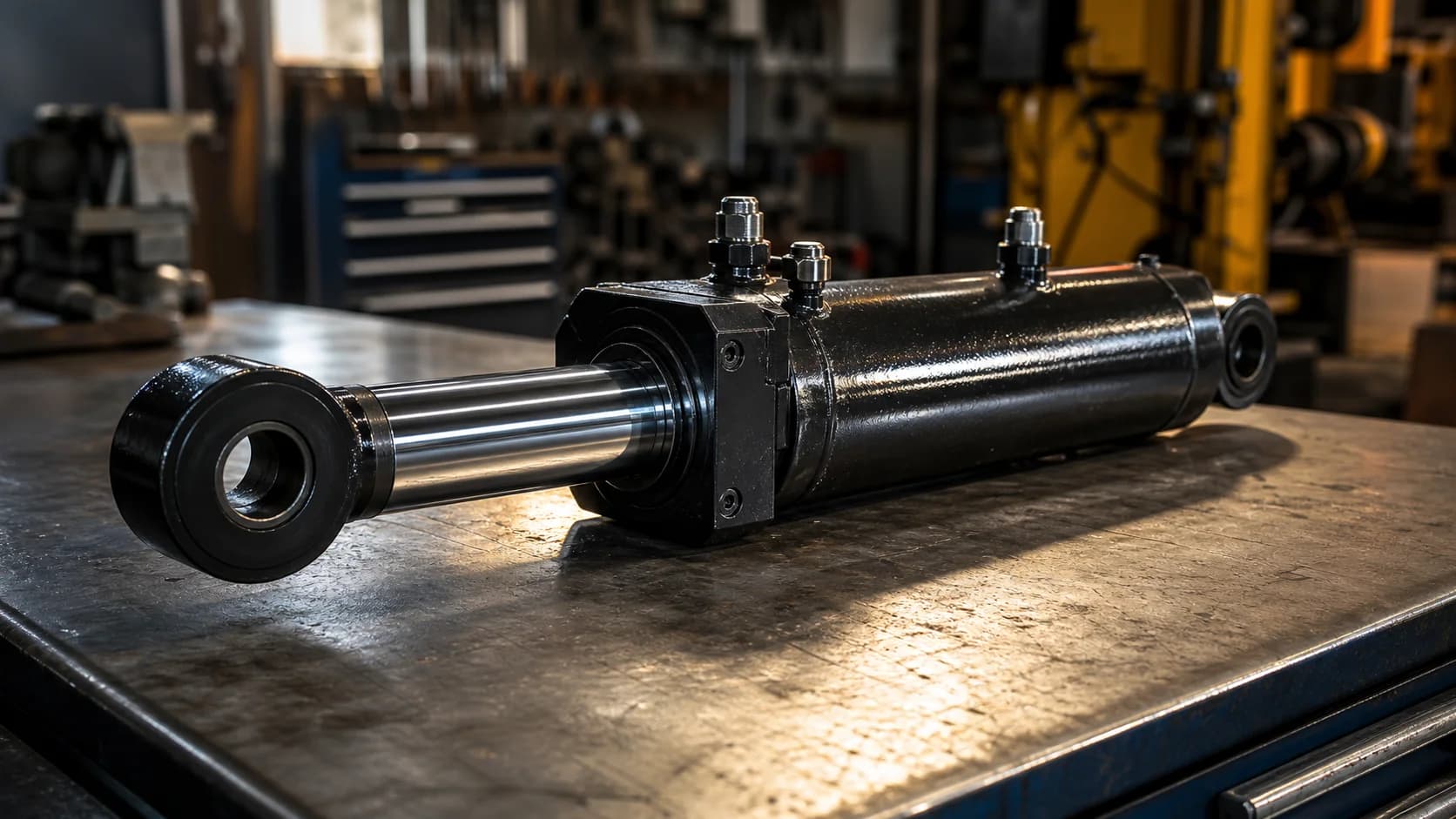

Гидроцилиндр фиксации буровой установки: почему выдавливает шток на выносной опоре

Гидроцилиндр фиксации на буровой установке держит мачту, выносные опоры или зажимной механизм под нагрузкой. Если он начал «плыть» — мачта чуть заметно оседает, опора теряет упор на грунте — причина почти всегда в гильзе или штоке, а не в гидравлике станка целиком. Ремонт обычно дешевле новой замены узла, если корпус не в трещинах.

Что фиксируют эти цилиндры на буровом станке

На буровой установке цилиндр фиксации редко бывает один. Их несколько, и каждый держит свой узел.

Бурильная головка стопорится цилиндром при наращивании штанг — без фиксации она норовит опуститься сама. Мачта, она же направляющая рама, держится в рабочем положении отдельным цилиндром, который гасит вибрацию от бурения и не даёт ей складываться. Выносные опоры — домкраты по бокам станка — жёстко стопорятся в выдвинутом состоянии, иначе установка начнёт гулять на грунте. Отдельно фиксируются подвижные каретки и платформы, а зажимные механизмы держат постоянное усилие захвата труб, чтобы штанга не провернулась и не выпала.

Все эти цилиндры большую часть цикла работают в режиме статической фиксации: выдвинулся, встал, держит нагрузку часами. Симптом просадки здесь — не про мощность насоса, а про герметичность самого цилиндра.

Почему мачта или опора начинают проседать

Жалоба обычно звучит так: мачта чуть заметно оседает за смену, опора теряет упор к концу дня, каретку приходится подтягивать. В девяти случаях из десяти дело в паре гильза-поршень.

Буровой шлам и абразив попадают в масло даже через грязесъёмник — при постоянной вибрации кромка съёмника быстрее теряет плотность прилегания. Абразив царапает зеркало гильзы, поршневые кольца перестают держать перетечку, и цилиндр начинает «проливать» масло из штоковой полости в поршневую под нагрузкой. Внешне это выглядит как медленная просадка, а не течь наружу.

Второй типичный узел — шток. На буровых станках он часто работает без защиты от промывочной жидкости, царапины на хромированной поверхности режут манжету изнутри. Тут течь идёт наружу, через шток, и её видно сразу.

Проушины крепления к мачте или к раме — третье слабое место. Ударные нагрузки при бурении разбивают посадочное отверстие, появляется люфт, цилиндр начинает работать с перекосом, и износ по гильзе идёт ускоренно с одной стороны.

Что делаем при ремонте: гильза, шток, уплотнения

Подход к ремонту цилиндра фиксации буровой установки такой же, как к любому силовому цилиндру, с поправкой на абразивную среду.

Если гильза в задирах, но геометрия не нарушена — расточка под ремонтный размер и новый комплект поршневых колец. Если задиры глубокие или пошла овальность — изготовление новой гильзы. Изношенный шток не восстанавливаем — делаем новый на токарном станке из стали 40Х, с полировкой рабочей поверхности под уплотнение.

Уплотнительную группу собираем свежим ремкомплектом, материал подбираем под условия: если станок работает с промывочной жидкостью и температурными скачками, ставим уплотнения из фторкаучука, для обычных условий хватает нитрильного каучука. Проушины с разбитым отверстием — наплавка и расточка в размер, без замены всего корпуса.

После сборки цилиндр проходит испытания на стенде — под рабочим давлением проверяем, держит ли он позицию без просадки в течение контрольного времени. Для узла, который должен часами держать статическую нагрузку, это не формальность, а единственный способ понять, ушла ли перетечка.

Когда ремонт не имеет смысла

Если корпус гильзы лопнул или пошла сквозная трещина от удара — это не восстанавливается, тут только изготовление цилиндров с нуля под ваши посадочные размеры. То же самое, если разбита резьба под гайку штока настолько, что расточка съедает запас металла под допуск.

Во всех остальных случаях — задиры на гильзе, износ штока, разбитые проушины, потеря герметичности уплотнений — ремонт обходится дешевле нового узла и возвращает цилиндру заводской ресурс фиксации.

Перед разборкой полезно понять, что именно убило масло: абразив из шлама или перегрев от долгой статической нагрузки. Для этого делаем анализ масла — по нему видно, куда смотреть при дефектовке, ещё до того как цилиндр разобран.

Если цилиндр фиксации на буровой встал и мачта плывёт под нагрузкой — привезите узел или расскажите по телефону +375 (44) 500-55-05.
