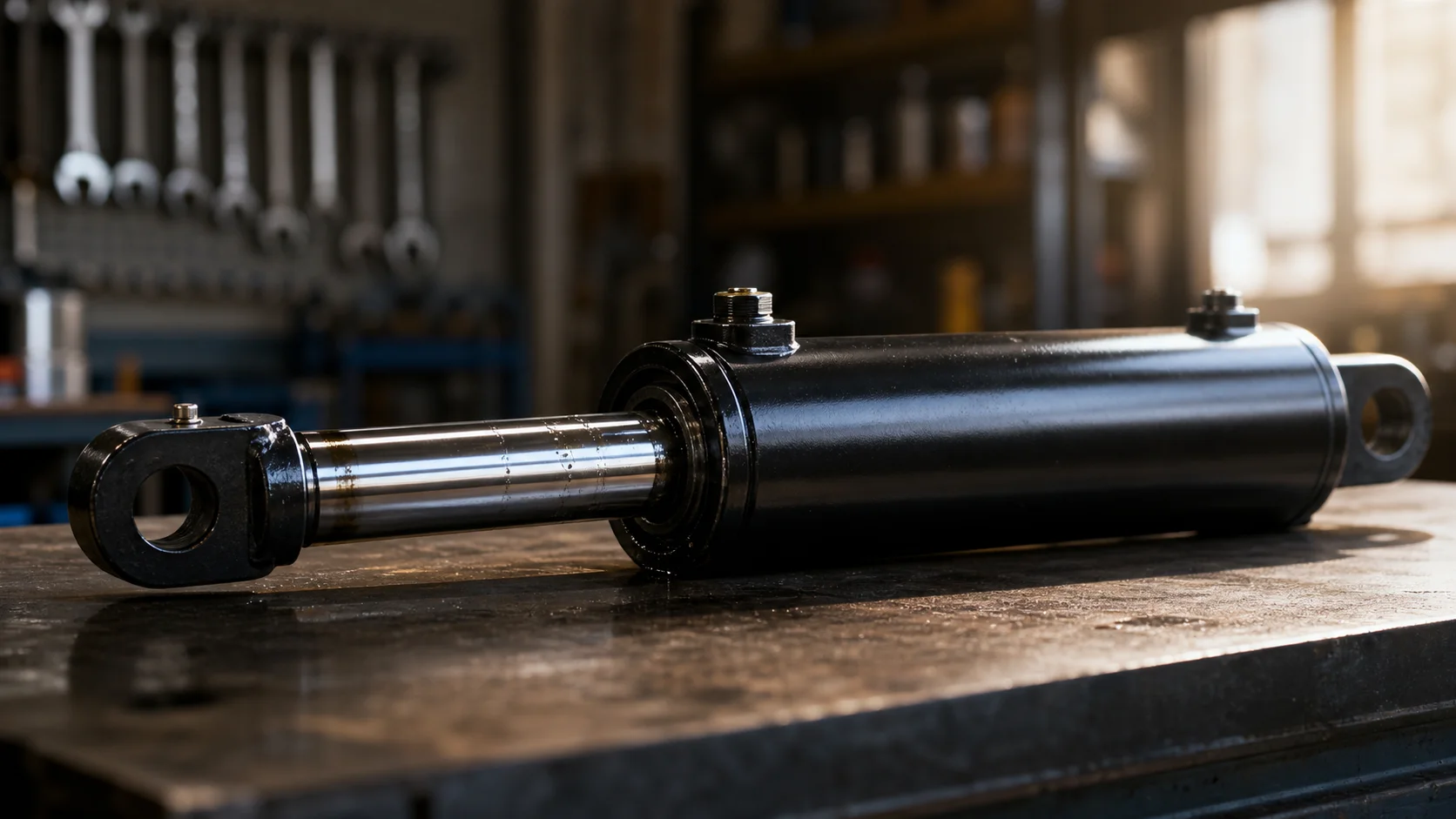

Гидроцилиндр наклона кабины форвардера: почему течёт и как чинить шарниры

Кабина форвардера на косогоре должна оставаться горизонтальной — иначе оператор весь день сидит с наклоном в 15–20 градусов, а к вечеру у него болит спина. За выравнивание отвечает гидроцилиндр наклона кабины. Когда он начинает подтекать или люфтить в проушинах, кабина заваливается на бок при работе на склоне. Оператор сначала жалуется на дискомфорт — и только потом кто-то замечает масляное пятно под кабиной.

Из чего состоит цилиндр наклона и что там обычно рвётся

Гильза, шток, поршень с уплотнениями, грязесъёмник и проушины. с уплотнениями, грязесъёмник и проушины на обоих концах. Но проушины здесь работают тяжелее, чем в стреле экскаватора. Кабина форвардера — это масса в сотни килограммов, которая при каждом наклоне через тряску по вырубке передаёт ударную нагрузку прямо в шарниры крепления.

Отсюда первая типичная поломка — не течь, а люфт в проушине. Палец разбивает посадочное отверстие, появляется зазор, цилиндр начинает работать с перекосом, и шток от этого перекоса быстро царапается о буксу.

Вторая частая беда — сам шток. Грязесъёмник на лесозаготовительной технике служит недолго / ходит недолго с делянки лезут на хромированную поверхность штока при каждом ходе. Порванный грязесъёмник оставляет риски на штоке уже через один сезон А риски режут манжету намного быстрее, чем неработающая гильза У нас правило простое: При царапинах на штоке ставим новый из стали 45 или 40Х. Ремкомплект не поможет — новые уплотнения на исцарапанном металле протекут через пару недель

Почему кабина сама заваливается на стоянке

Если кабина медленно кренится на стоянке с выключенным двигателем, виноват встроенный гидрозамок, а не сам цилиндр. Гидрозамок держит шток при отсутствии давления Если его клапан подсел или в него попал абразив, шток начинает уходить под собственным весом кабины.

Отличить эту причину от обычного износа поршневых уплотнений можно только на стенде испытаний: под нагрузкой смотрят, держит ли цилиндр давление в статике или проседает.

Отдельно — про грязное масло. На лесозаготовительной технике условия жёсткие: пыль, влага, перепады температуры от минуса до плюса за одну смену. Абразив в масле работает как наждак — забивается в зазоры и режет уплотнительные кольца Если цилиндр теряет усилие постепенно, а не резко, дело в загрязнённом масле, а не в разовой поломке. Проверить это можно анализом масла — быстрее, чем гадать по симптомам.

Что смотрим при дефектовке

Когда цилиндр наклона кабины привозят, смотрим состояние штока, люфт в проушинах и гильзу: состояние штока, люфт в проушинах, гильзу под демонтированными уплотнениями. Если гильза без задиров, меняем уплотнительный комплект и при необходимости растачиваем под ремонтный размер Если шток в царапинах, изготавливаем новый Проушины с выработкой восстанавливаем наплавкой и расточкой под исходную посадку пальца

Встроенный гидрозамок разбираем отдельно — клапан часто засорён, промывка восстанавливает герметичность Если седло клапана изношено — меняем узел на новый.

После сборки цилиндр идёт на диагностику гидравлики и на стенд — под рабочим давлением проверяем герметичность, перетечки и работу гидрозамка. Только после этого ставим узел обратно — кабина будет держать горизонт всю смену, а не только первый час работы на склоне.

Если гильза разбита настолько, что расточка не спасает, или проушины треснули — проще заказать изготовление цилиндров под нужные параметры, чем восстанавливать неработоспособный корпус. После осмотра узла по фото или на месте видно, какой вариант дешевле

Кабина кренится на склоне или подтекает по штоку — узел нужно привезти или описать по телефону +375 (44) 500-55-05 +375 (44) 500-55-05.
