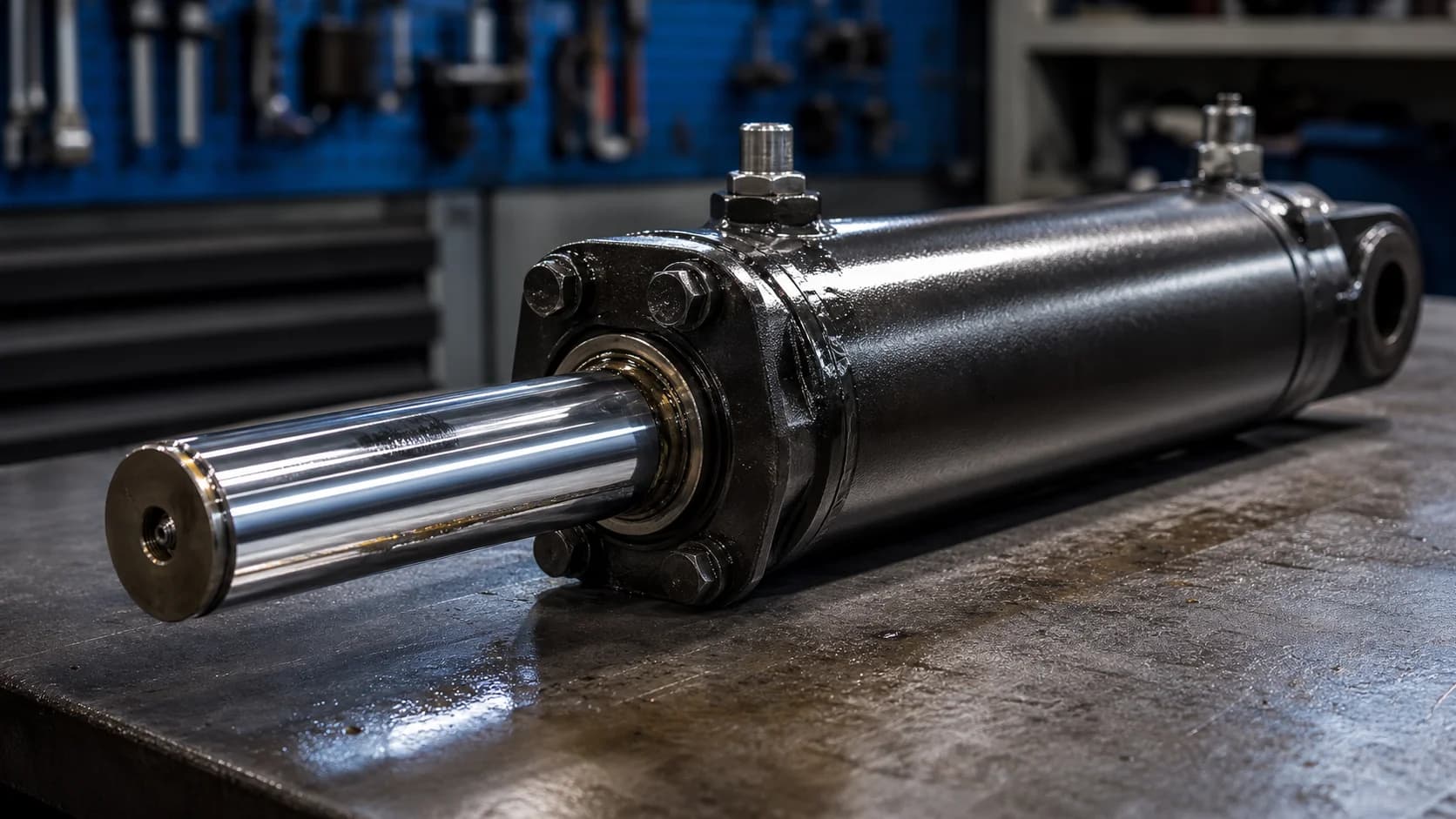

Испытание гидроцилиндра на стенде: почему без этого ремонт не считается ремонтом

«Цилиндр потёк сразу после сборки» — с такой жалобой к нам приезжают регулярно. А бывает наоборот — собрали, вроде всё чисто, зазоры в норме, новый комплект уплотнений встал как надо. А на стенде через пару минут работы под давлением видно: чуть сифонит по штоку. Испытание под давлением — единственный способ проверить, действительно ли узел исправен. Штоку даём полный ход, держим давление, смотрим — не потеет ли гильза, не подтекает ли шток. Без проверки этот узел уехал бы на объект и потёк уже через пару смен — разбирать его снова было бы куда дороже.

Проверка цилиндра под давлением: почему это критично даже при правильной сборке

Визуально исправный цилиндр не отличить от бракованного. Задиры на гильзе видны сразу, а микроперекос штока или неплотно сидящее уплотнение — только под нагрузкой. На испытаниях на стенде гоняем цилиндр под рабочим давлением, держим под нагрузкой, проверяем скорость проседания штока при запертых полостях. Если шток проседает быстрее нормы — травит поршневое уплотнение, деталь идёт на переборку повторно. Без стенда этот дефект всплыл бы уже на технике — например, когда ковш экскаватора Komatsu не держит вес груза на высоте.

Что чаще всего выводит уплотнения из строя раньше срока

Уплотнения редко рвутся сами по себе — причина в паре, которую они герметизируют. Царапина на штоке от абразива режет манжету за считаные часы. Резина просто не может держать герметичность на повреждённой поверхности. Задиры на гильзе дают тот же эффект — типичная история для цилиндров подъёма стрелы экскаваторов Komatsu и Caterpillar, где шток постоянно работает в пыли и грунте.

Поэтому при ремонте смотрим не только на резину, но и на металл вокруг неё. Если шток в рисках — под замену идёт не манжета, а сам шток: точим новый из стали 45 на токарном станке, ставим свежий ремкомплект со склада. Если задиры на гильзе — хонингуем зеркало и меняем уплотнения поршня. Пытаться просто заменить уплотнения на изношенном металле — деньги, выброшенные на повторный ремонт через месяц.

Грязное масло и его влияние на уплотнения

Абразив в масле работает как наждак: зазоры в паре гильза-поршень измеряются в сотых долях миллиметра, и частица крупнее зазора сразу оставляет след на гильзе или буксе штока. Даже свежее масло из бочки часто грязнее, чем нужно для точных пар — его требуется фильтровать перед заливкой, а не лить как есть.

После ремонта система нуждается в двух вещах: замене масла через 50-100 моточасов, когда узел приработается и смоет технологическую грязь после сборки, и в замене фильтра следом за маслом. Пропустить это — и абразив, который смыло с новых деталей при приработке, начнёт снова резать пары. Отдельно стоит следить за температурой: работа масла при 70°C ускоряет его старение вдвое, а лаковые отложения появляются уже выше 80°C, когда резина уплотнений теряет эластичность.

Порядок работы в мастерской перед отправкой узла

Разбираем вручную, смотрим гильзу, шток и буксу — если букса бронзовая, проверяем её на выработку. Изношенные детали не подгоняем под старые допуски: шток точим заново из стали 45, зеркало гильзы при некрупных задирах хонингуем, буксу меняем при выработке. Проушины при разбитых отверстиях наплавляем и растачиваем заново, а не оставляем люфт.

Собранный цилиндр идёт на испытания на стенде — стенд мощностью 75 кВт держит давление до 420 бар, гидроцилиндры опрессовываем при рабочих 320 бар, а не проверяем на глаз. Если по итогам нужен новый шток или обработка гильзы — делаем сами, без ожидания заказа со стороны, это отдельное изготовление цилиндров. При спорной ситуации с маслом клиенту предлагаем анализ масла — иногда дешевле разобраться в системе целиком, чем гонять цилиндр туда-обратно.

Если цилиндр начал проседать под нагрузкой или подтекает по штоку — присылайте фото узла или описание симптома, оценим по фото прежде чем везти. Если понадобится замена — можно сразу посмотреть подходящий вариант в разделе купить гидроцилиндр.
