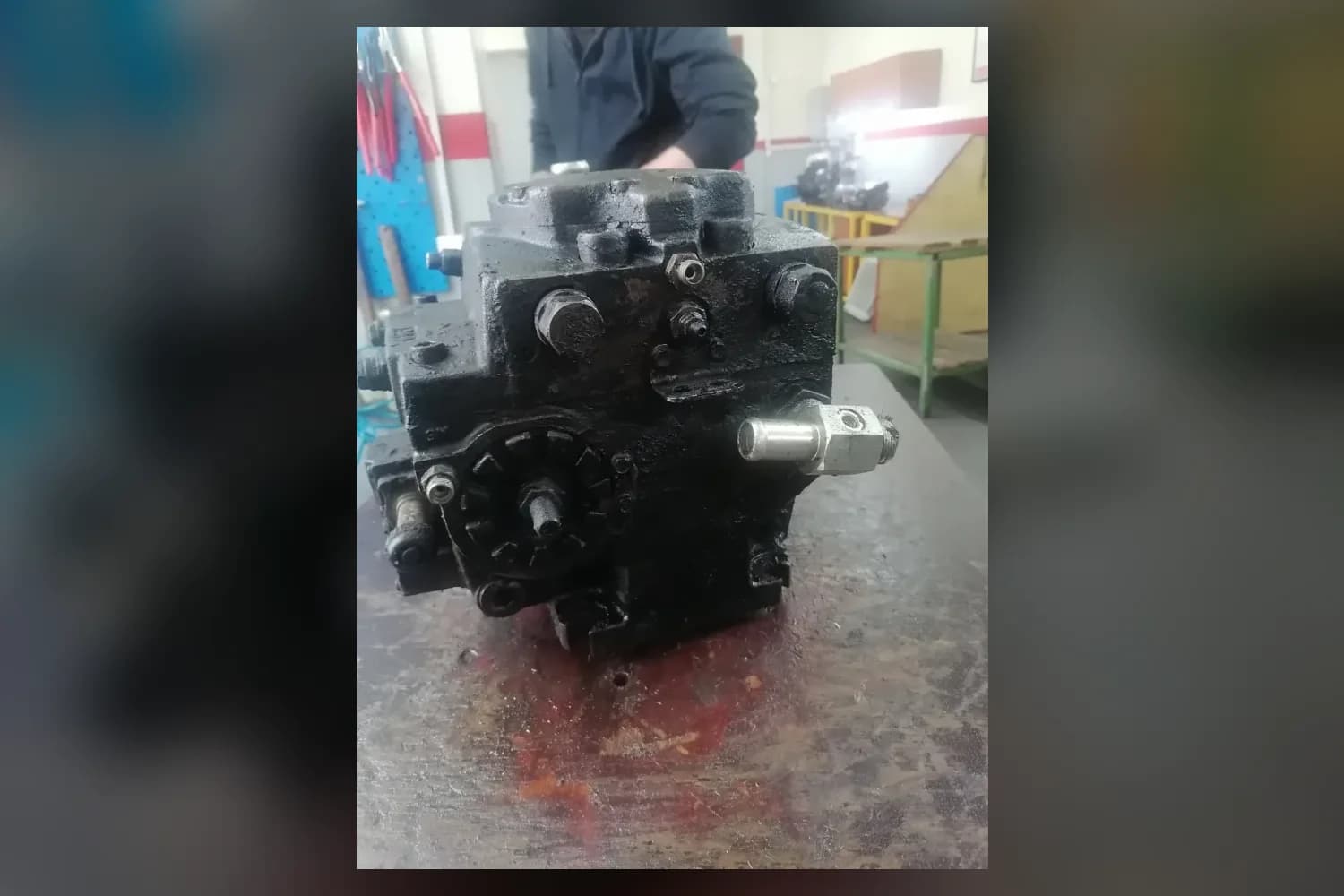

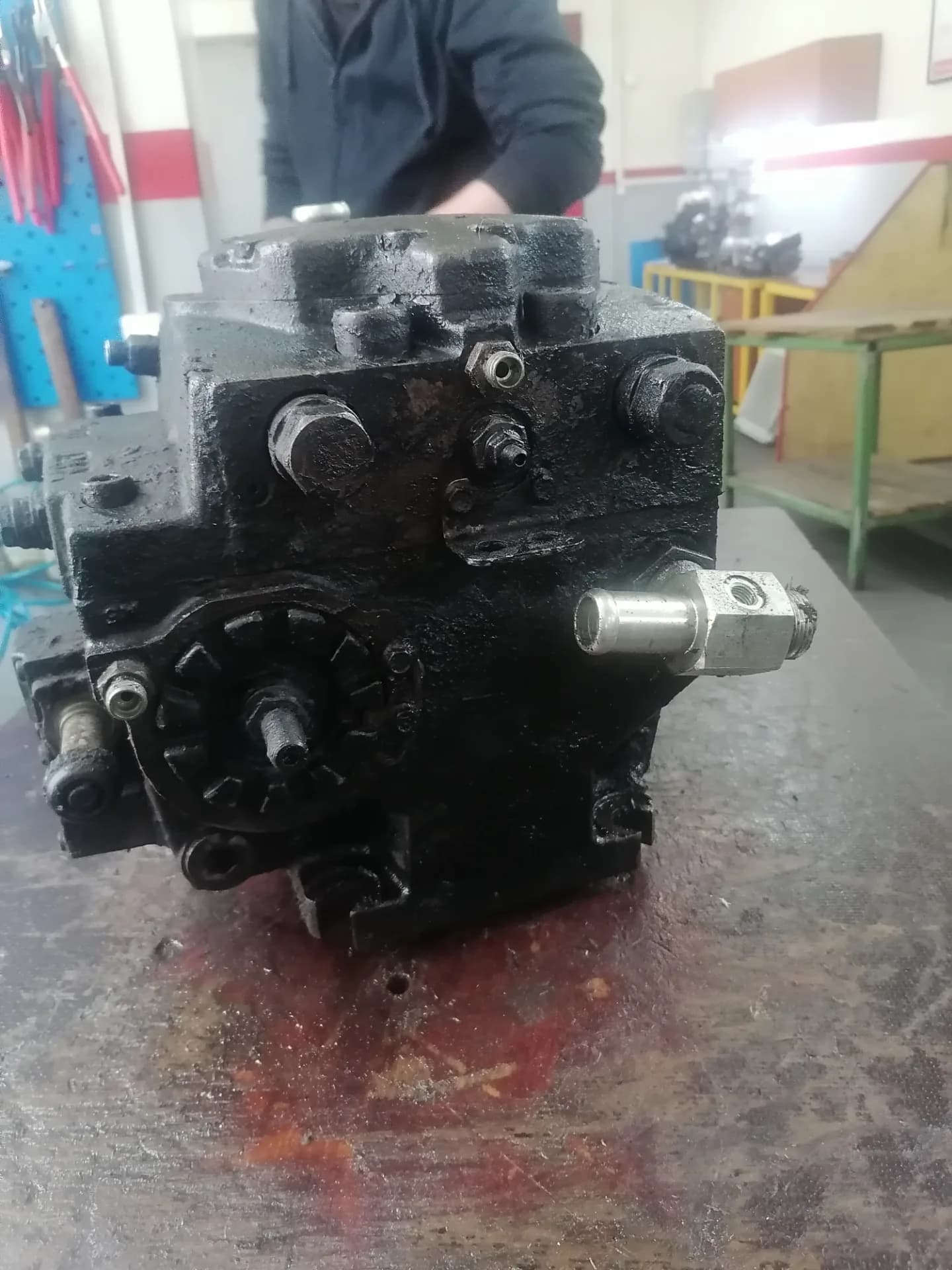

Привезли H1P130 с жалобой на потерю мощности. Машина стала тянуть хуже — гидравлика отзывалась медленно, будто насос работает вполсилы. По одному этому симптому источник не определить: снаружи потеря мощности выглядит одинаково, что при перетечках в поршневой группе, что при выработке в блоке цилиндров, что при неисправном насосе подпитки.

Что нашли при дефектовке

H1P130 — радиально-поршневой насос. Распределительная шайба через почковидные окна блока цилиндров разводит поток между всасыванием и нагнетанием, а поршни ходят по кулачку через ролики и сёдла — эта сборка изнашивается быстрее остальных узлов.

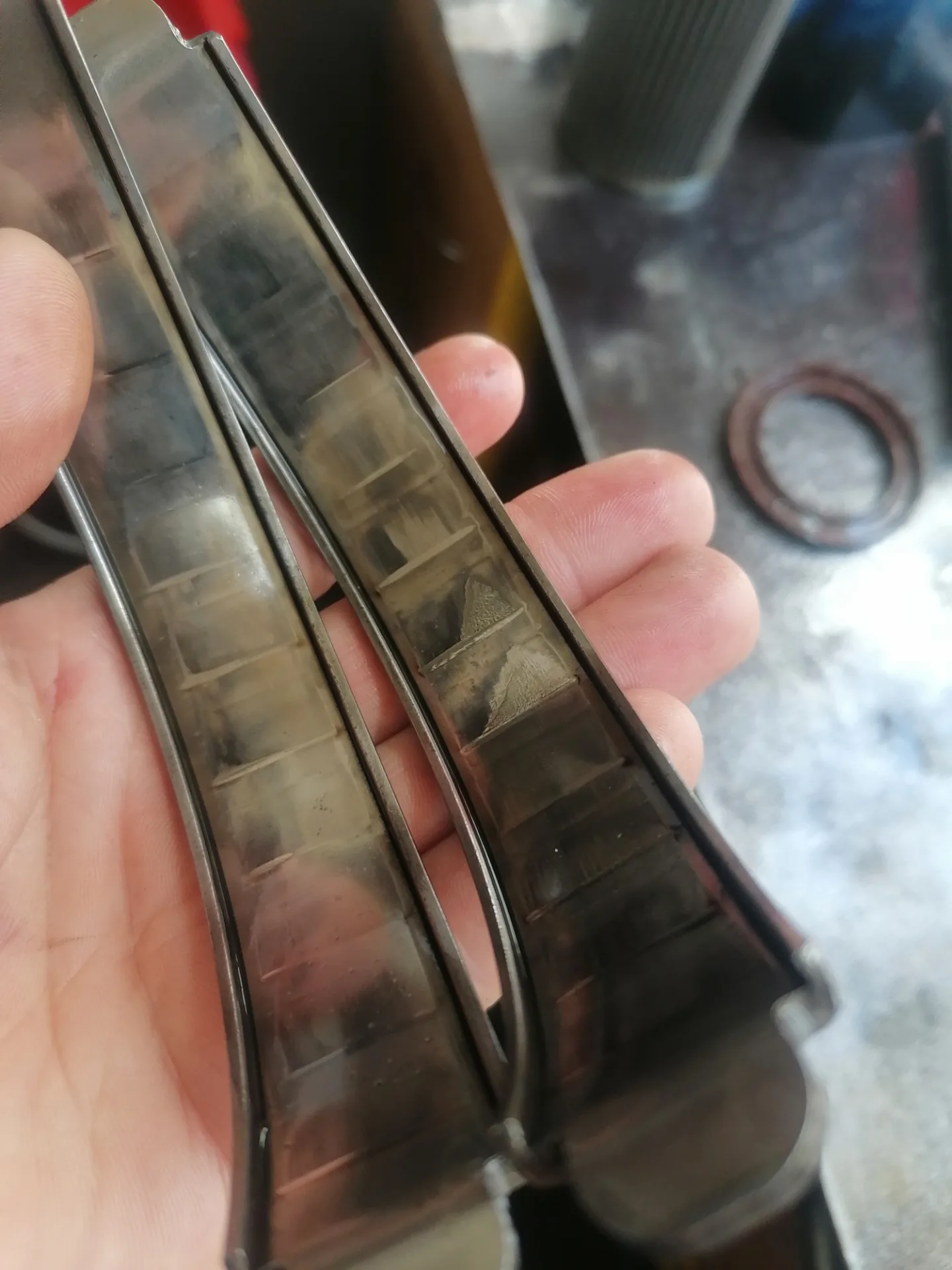

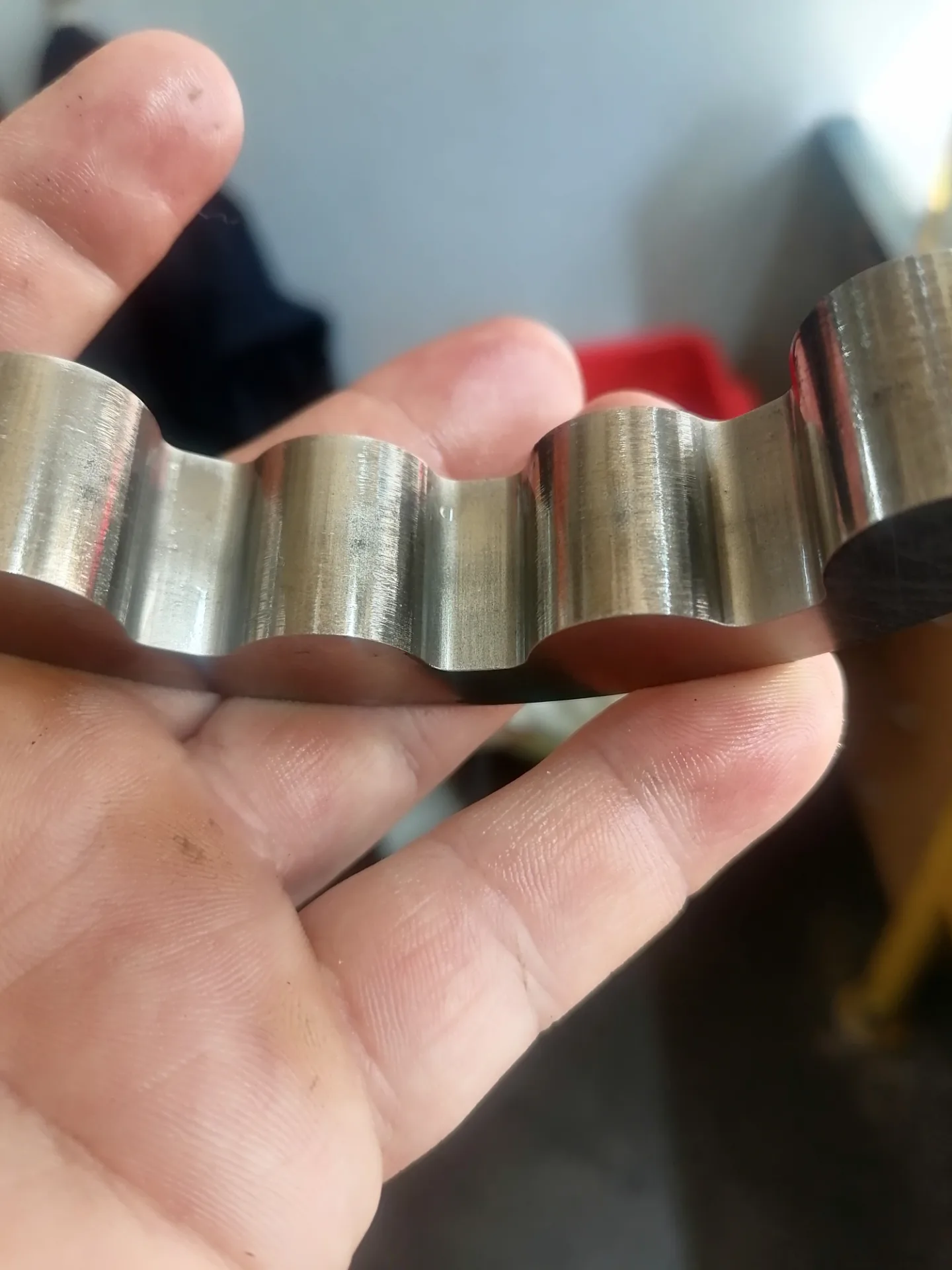

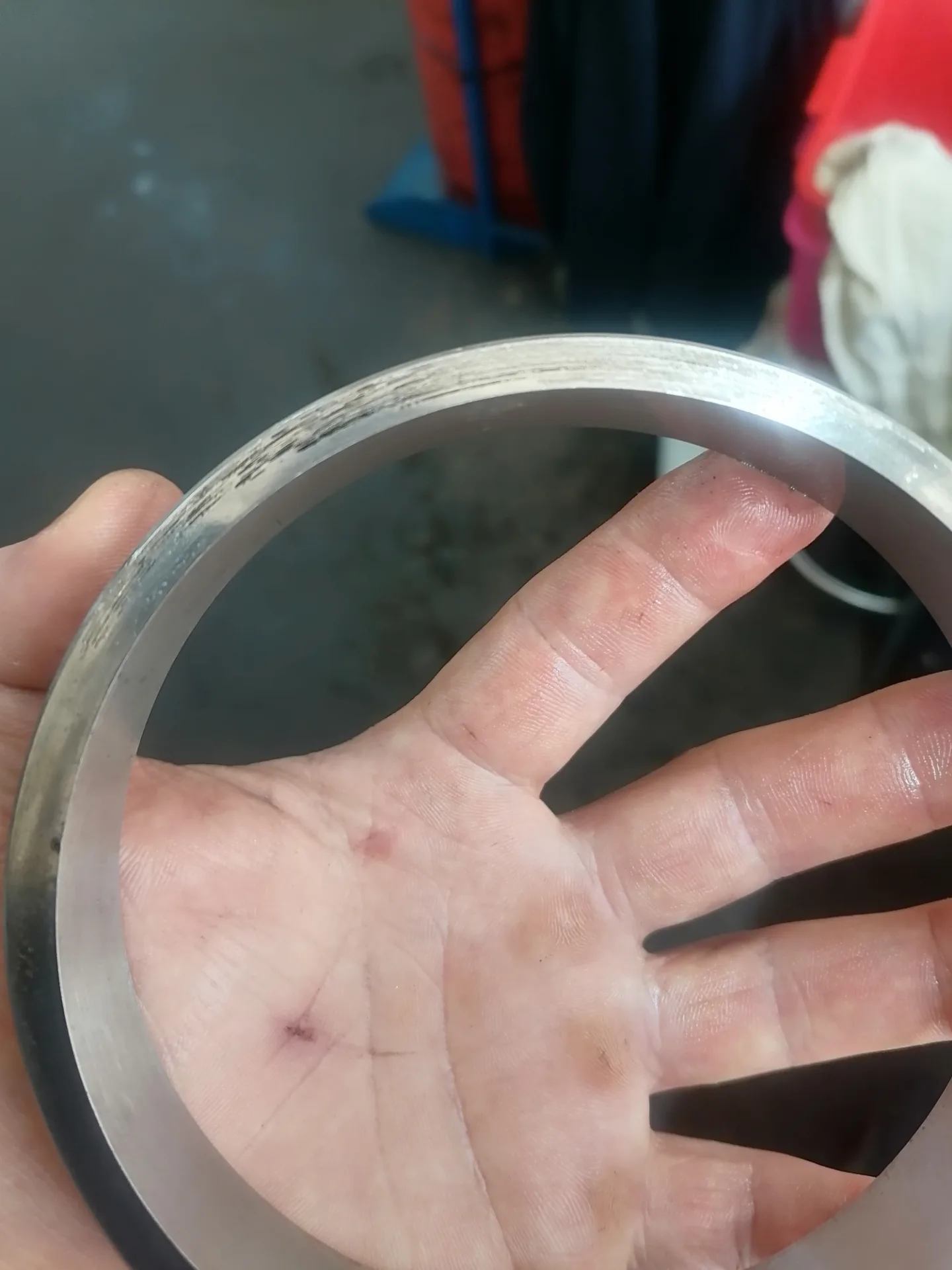

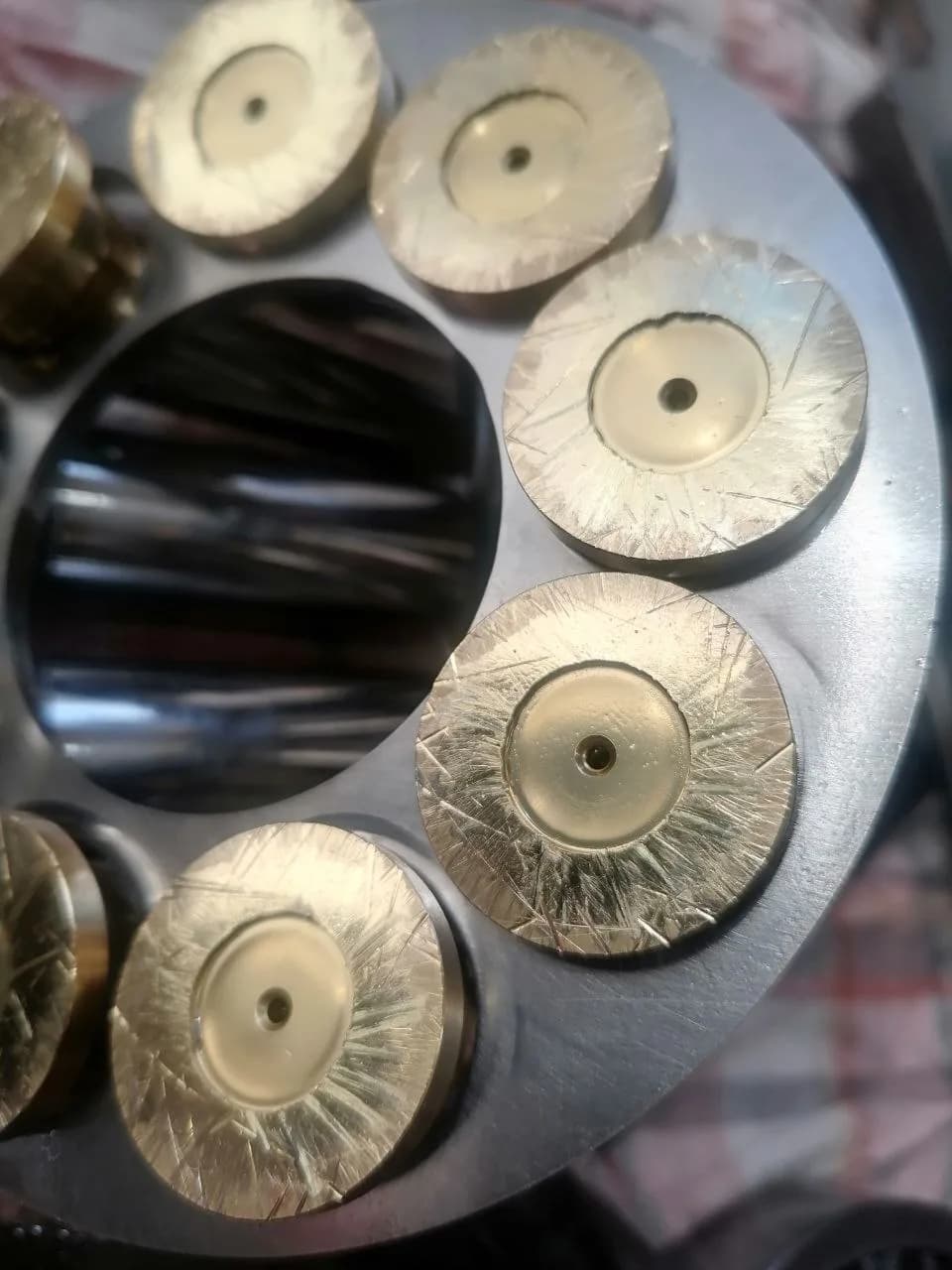

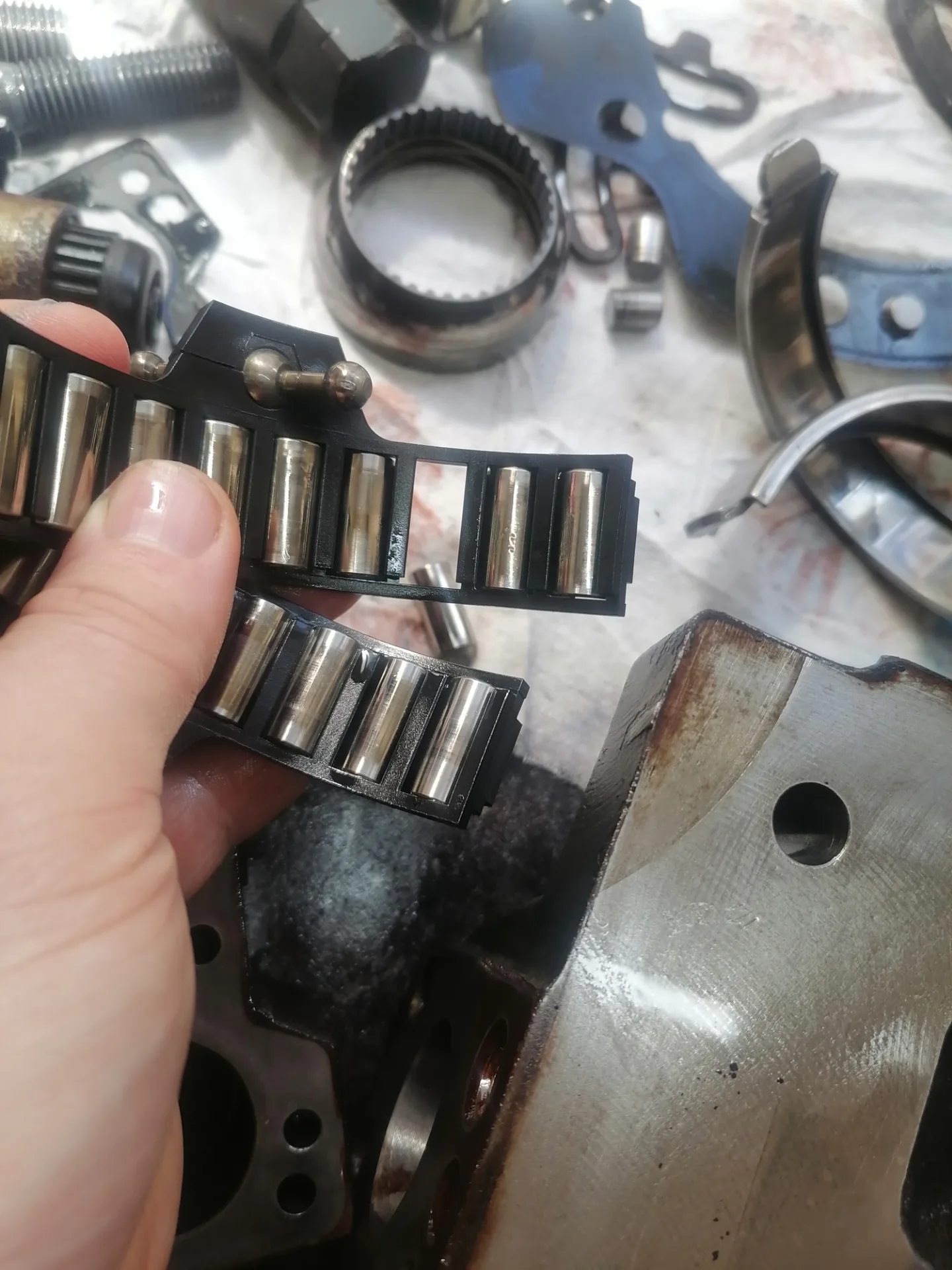

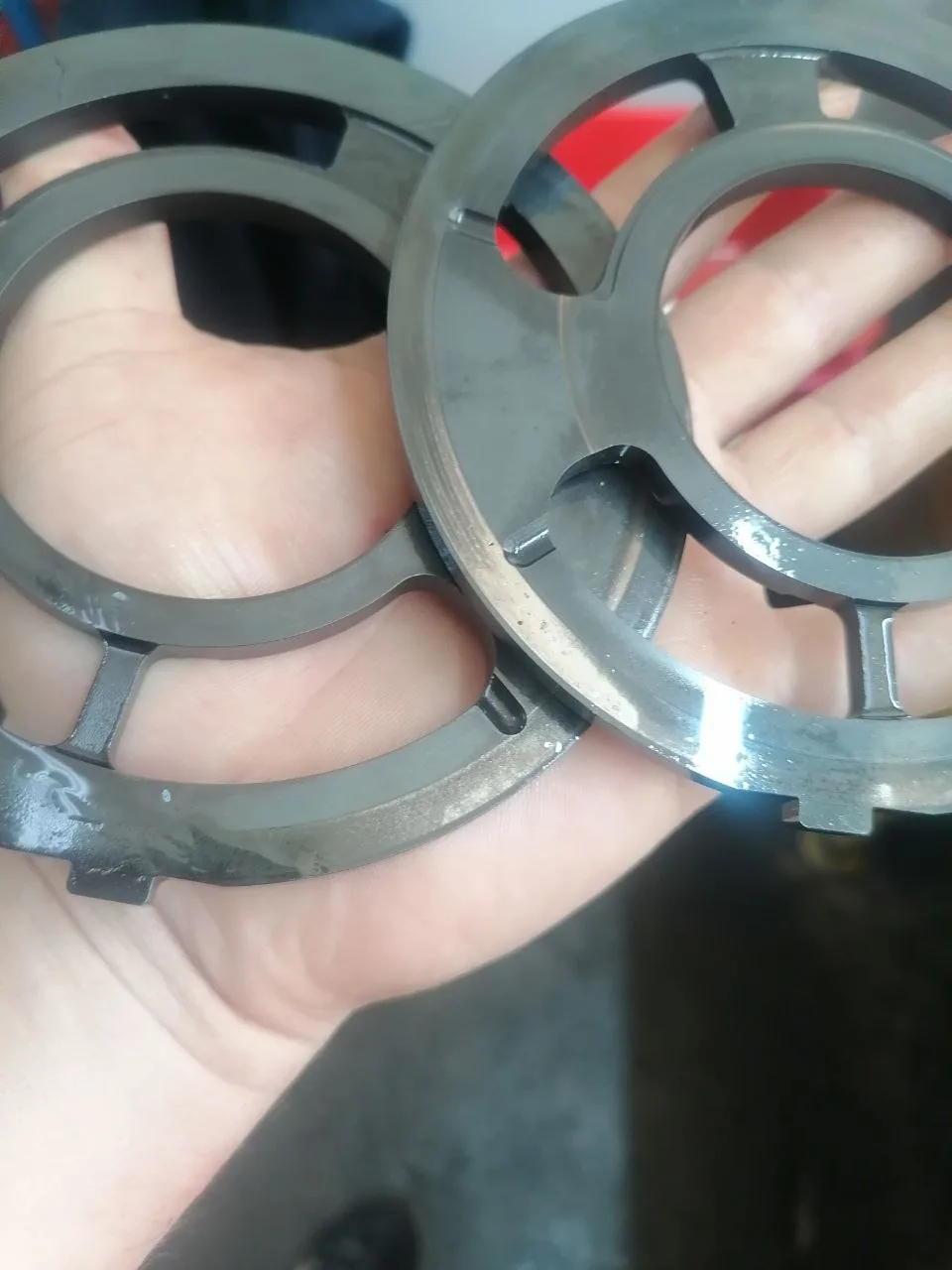

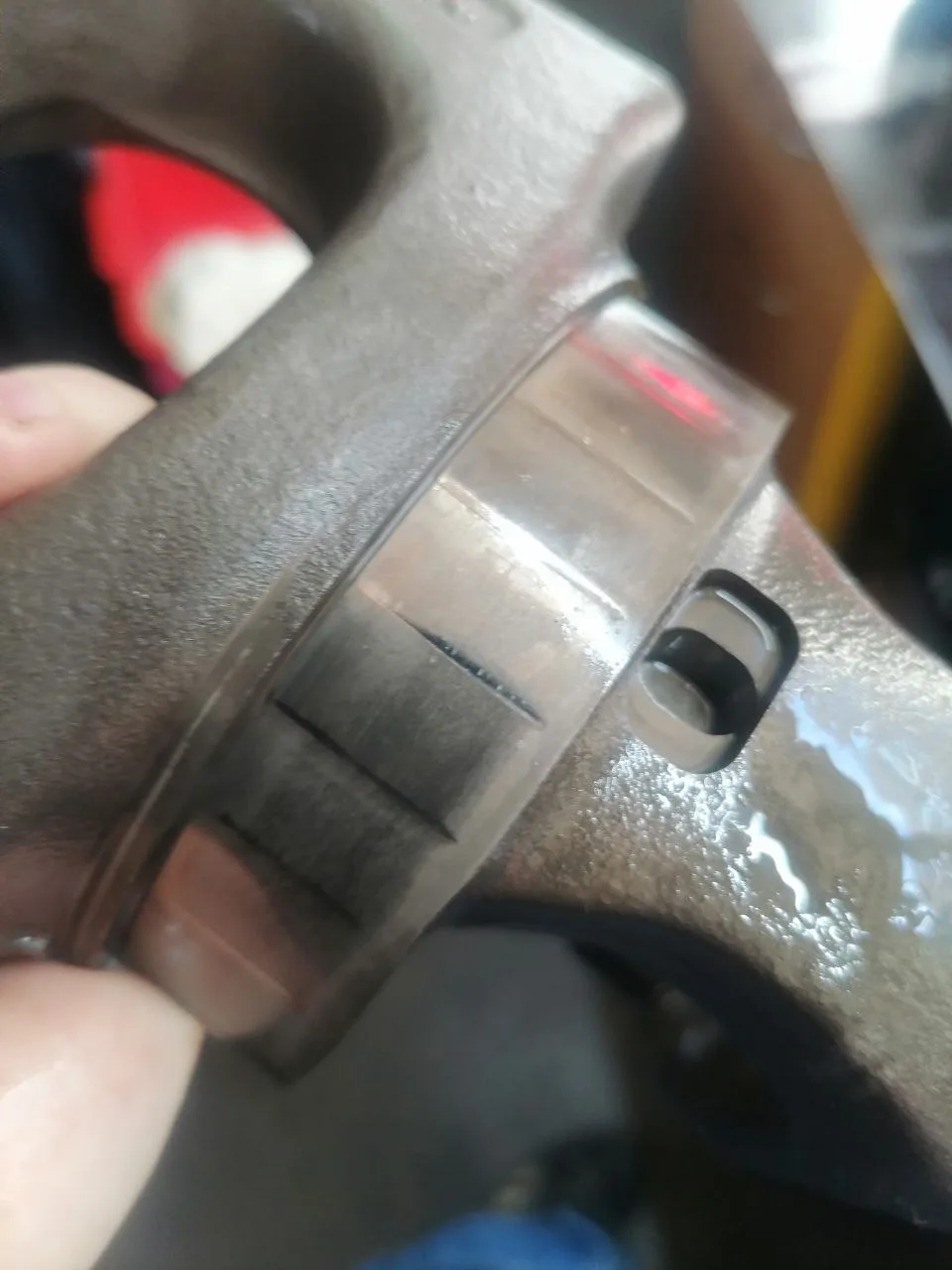

Разобрали насос вручную, узел за узлом. Сёдла показали выработку по посадочным поверхностям — та самая зона, где ролик катится по кулачку и передаёт усилие на поршень. Ролики стёрты неравномерно, кромки завалены. Поршни в задирах — зазор в паре вышел за допуск, отсюда и перетечки, которые съедают мощность на выходе. Отдельно смотрели насос подпитки — он тоже оказался выработан и не держал давление подпора.

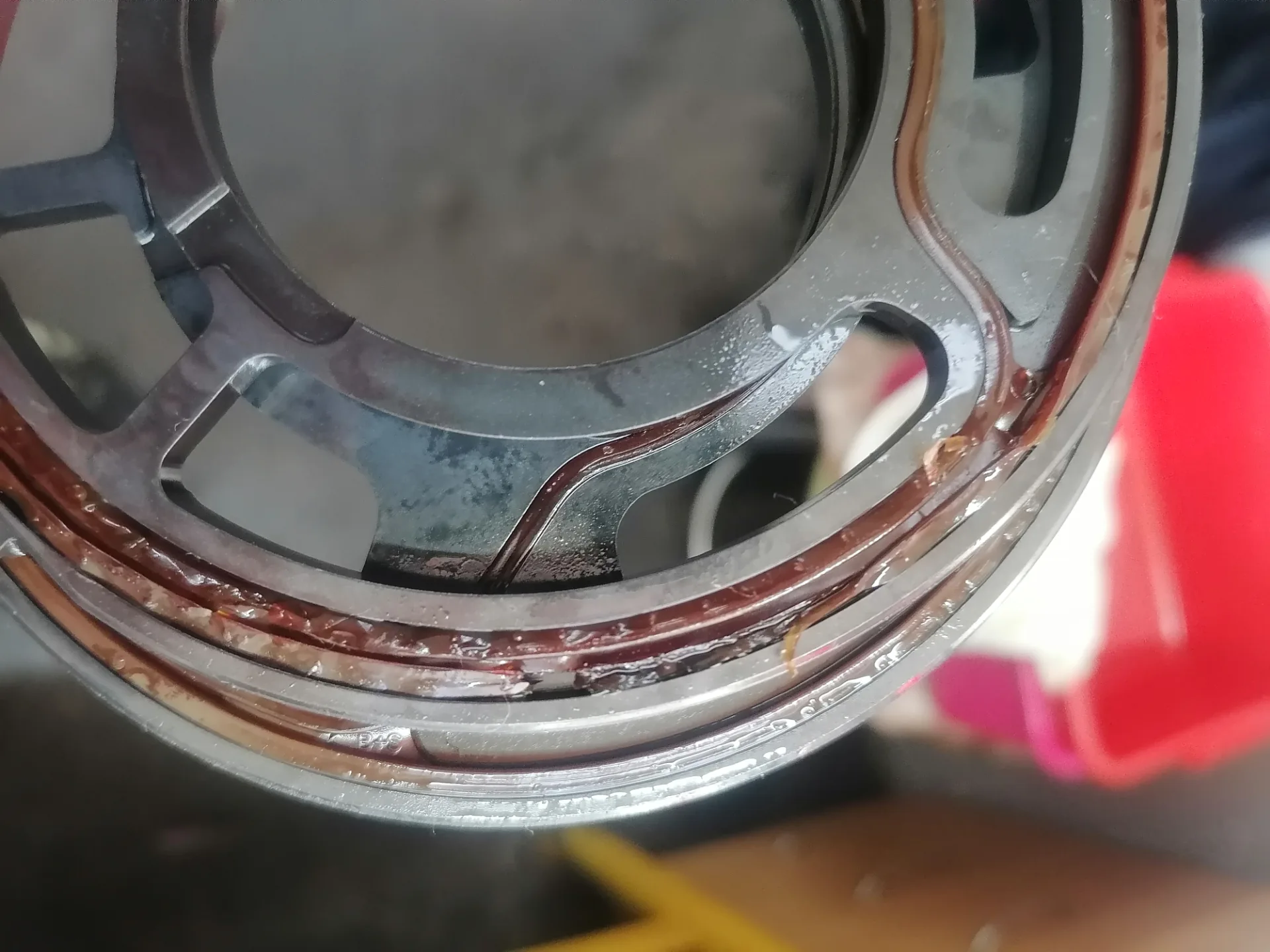

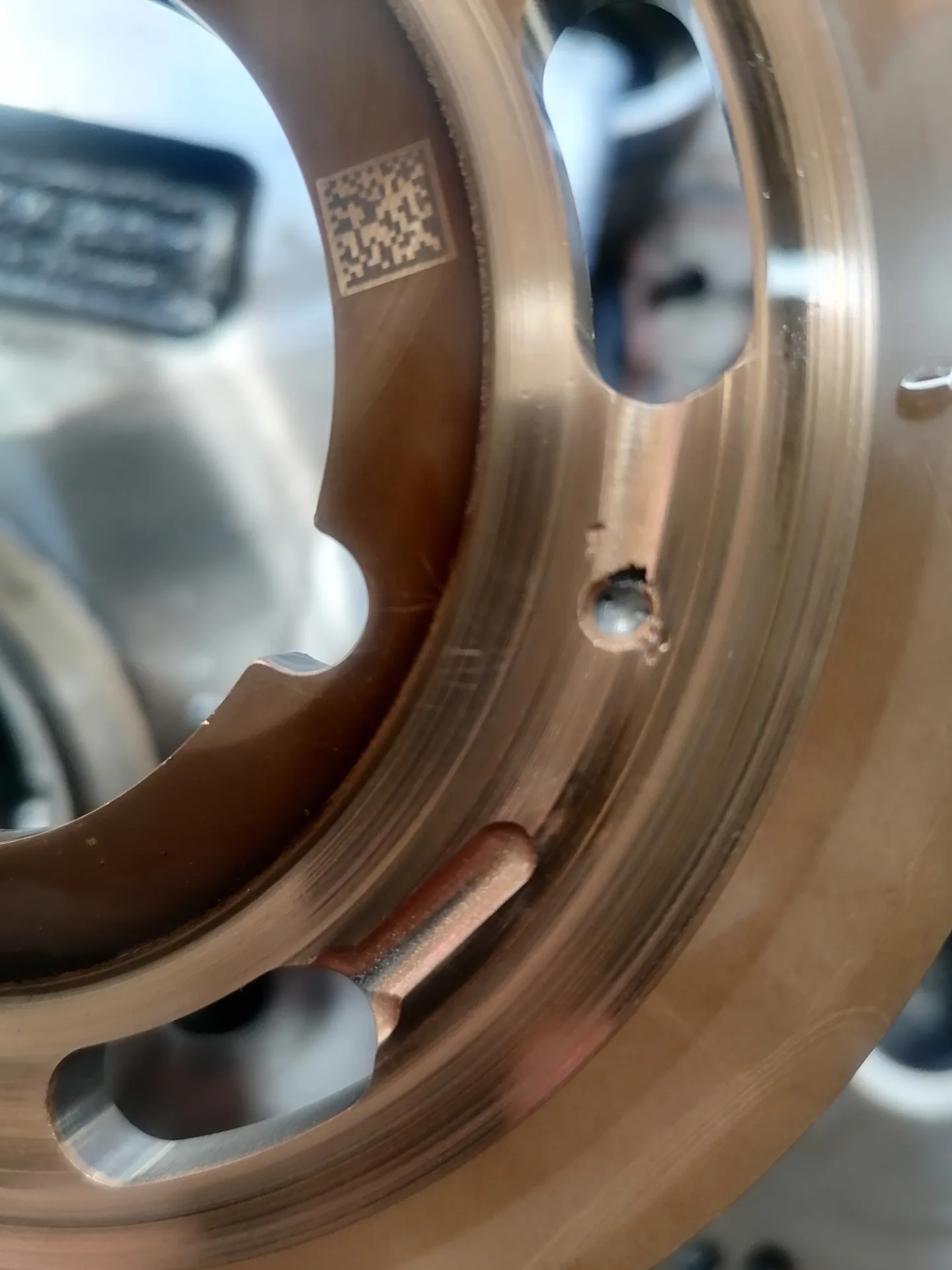

Блок цилиндров и распределительная шайба — совсем другая история. Плоскости шайбы без рисок, окна не разбиты. Плита в порядке, следов ударов роликов или перекоса не нашли.

Что сделали

Сёдла, ролики, поршни и насос подпитки заменили на новые. Восстанавливать выработанные сёдла и ролики смысла нет — геометрия кулачковой пары держится на сотых долях миллиметра, подгонка старой детали под допуск здесь не работает.

Распределительную шайбу, блок цилиндров и плиту восстановили своими силами — без замены. Плоскости, где требовалась доработка, прошли шлифовку: притирка сняла микронеровности и вернула плоскостность без замены самой детали.

Запчасти под H1P130 подбирали именно под этот типоразмер — сёдла и ролики у радиально-поршневых насосов не универсальны, разные серии держат разную геометрию кулачка.

Результат

Собранный насос прошёл через испытания на стенде — узел проверяли в сборе, разборка при дефектовке делалась только руками. По итогу насос показал стабильную работу без просадки мощности, которая была причиной обращения.

На ремонт дали гарантию 6 месяцев.

Случай показал разницу между «поменять всё подряд» и точной дефектовкой: три узла из шести — распределительная шайба, блок и плита — остались рабочими, а деньги клиента ушли только туда, где деталь реально была изношена.
