Гидронасос A11VO190 с Komatsu 931: разрушение от перекоса плиты → восстановление корпуса и замена 7 узлов

Привезли насос A11VO190 с Komatsu 931. Разгружали его из машины — и слышно было, как внутри что-то перекатывается. Давление к тому моменту уже пропало, машина потеряла мощность. Такой звук просто так не появляется: значит, внутри уже что-то оторвалось и болтается по корпусу.

Что нашли при разборке

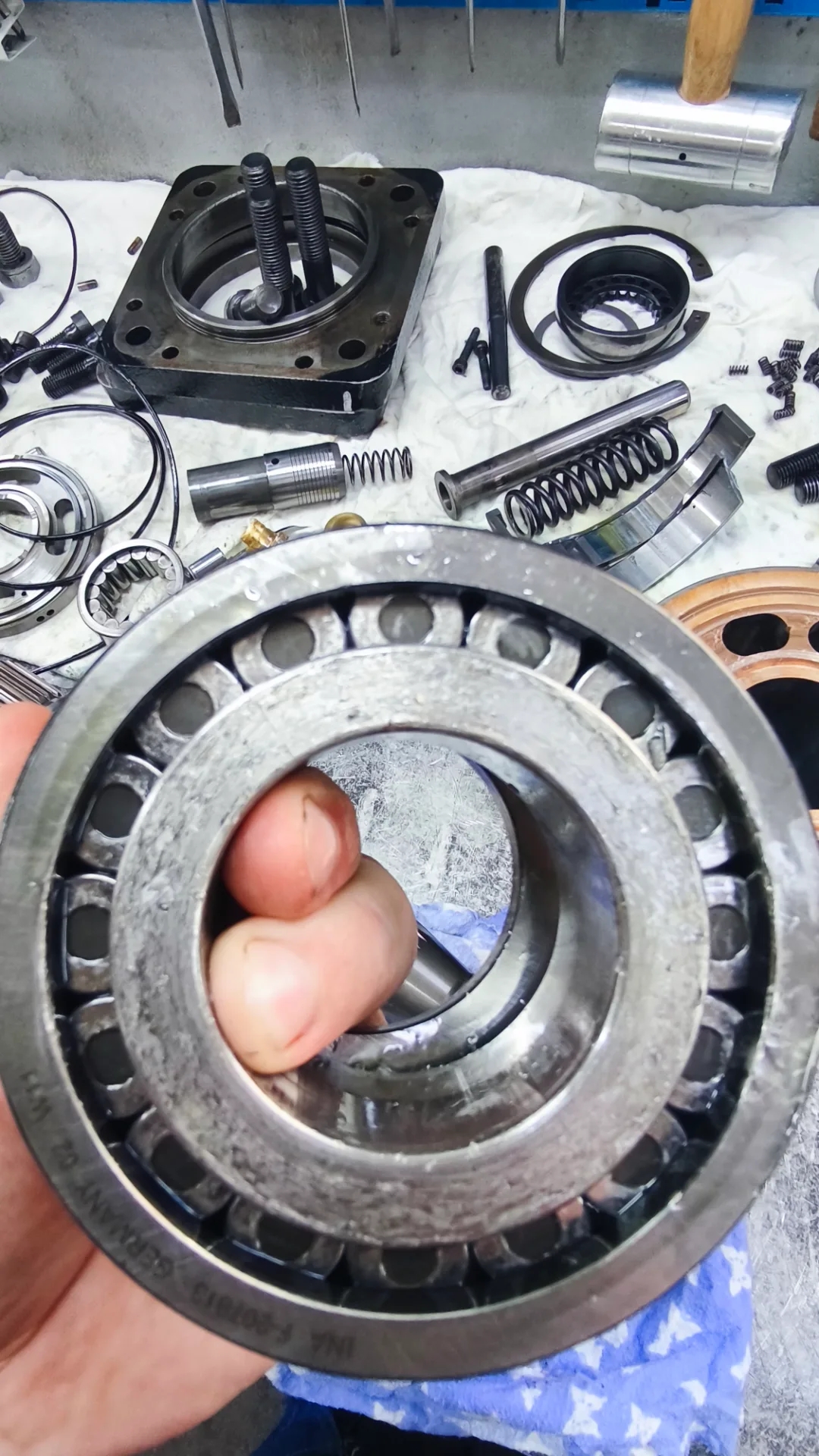

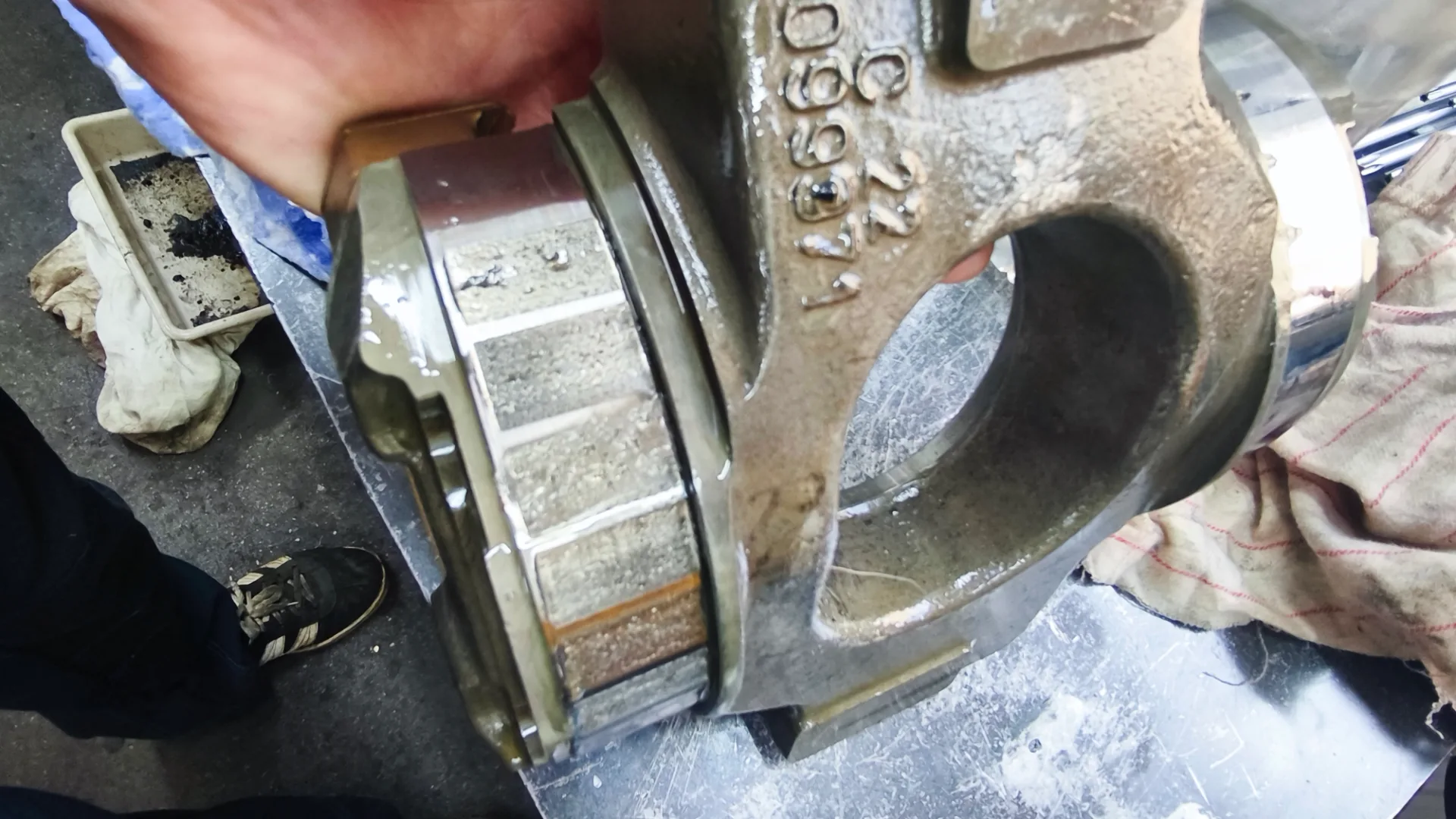

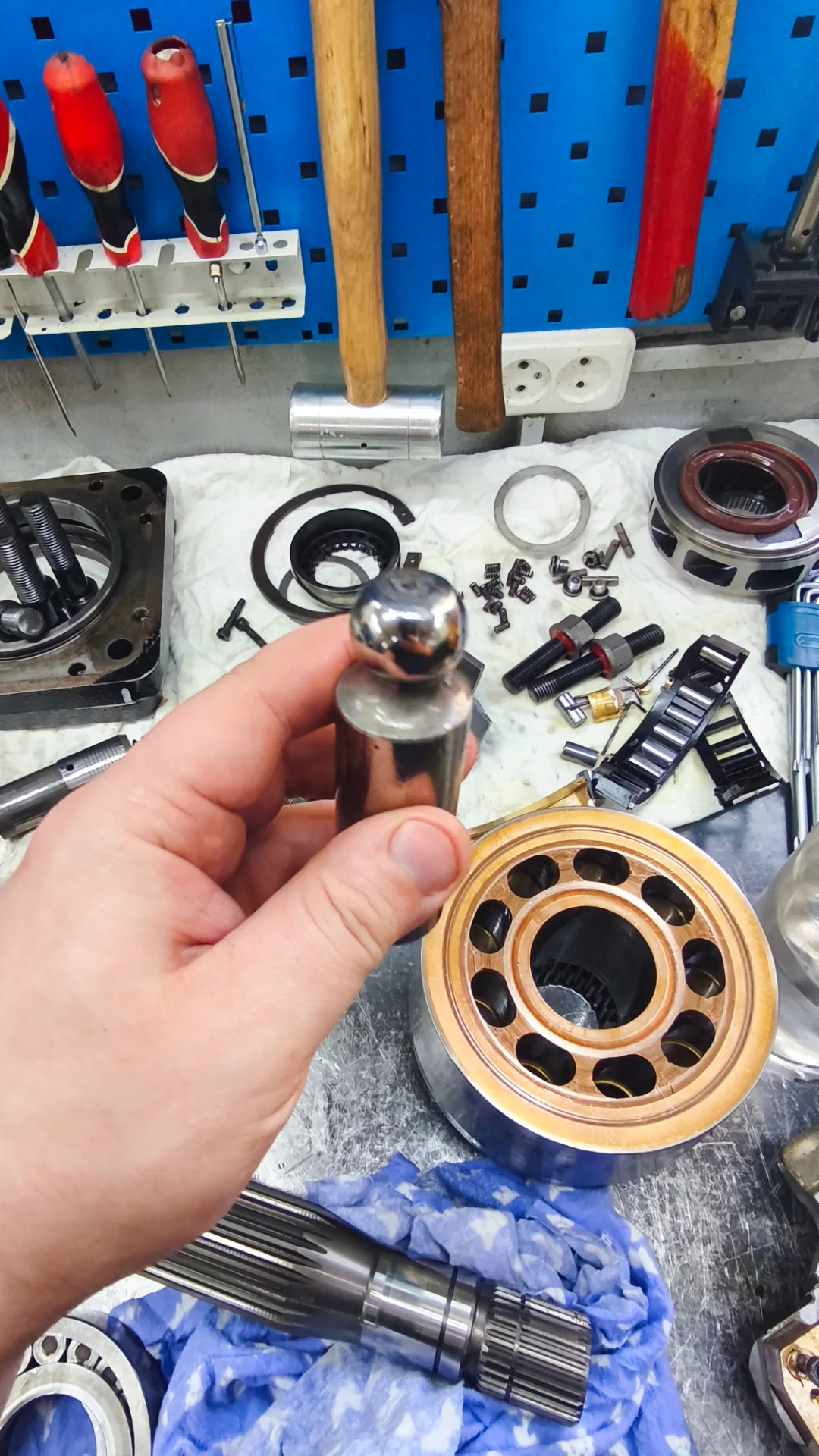

Вскрыли — и картина сложилась в цепочку. Первопричина — сильный износ поворотной плиты. Плита начала работать с перекосом, и от этого лопнула обойма опорного подшипника. Дальше пошло по нарастающей: из-за перекоса оторвало подпятник поршня.

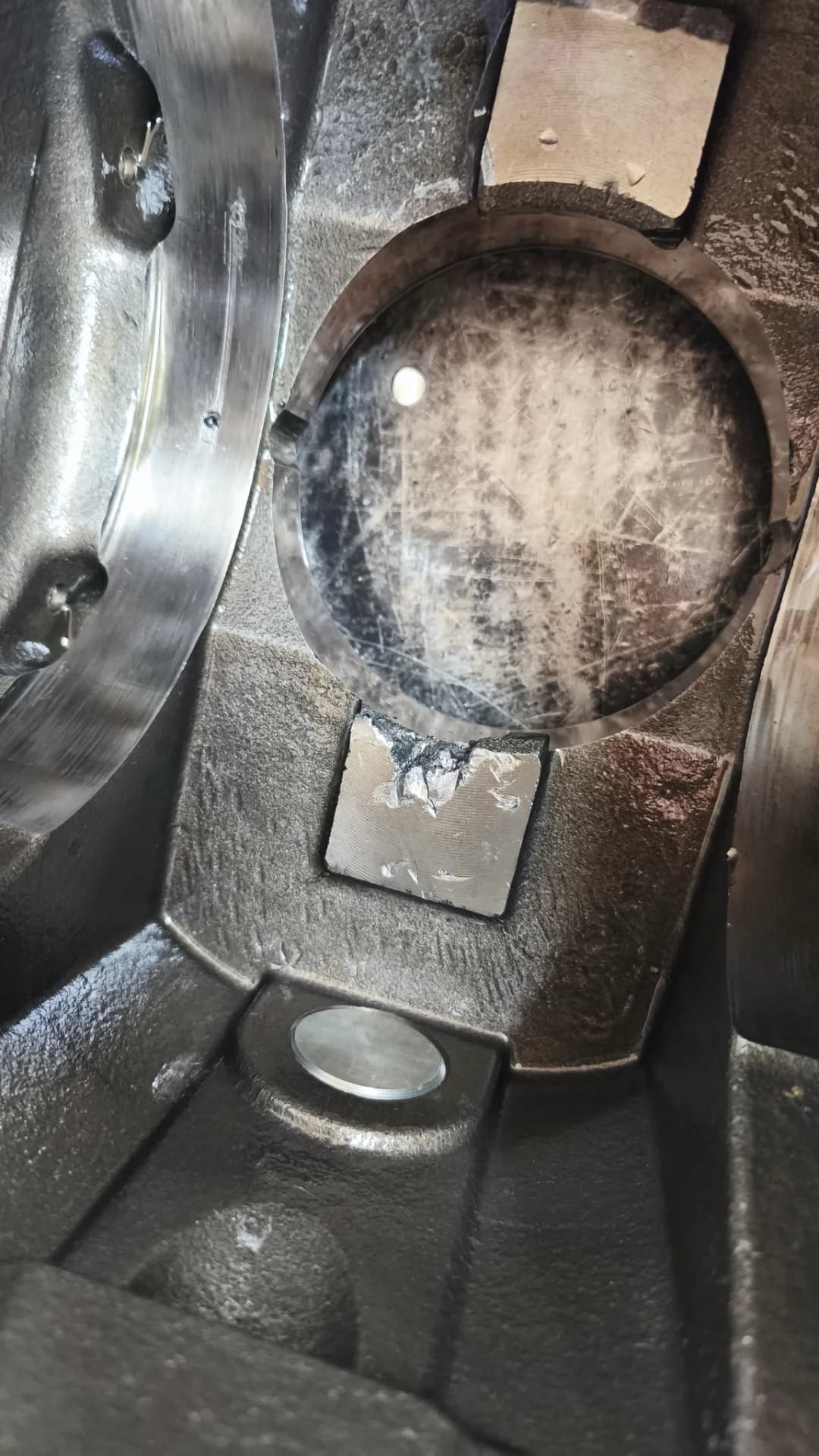

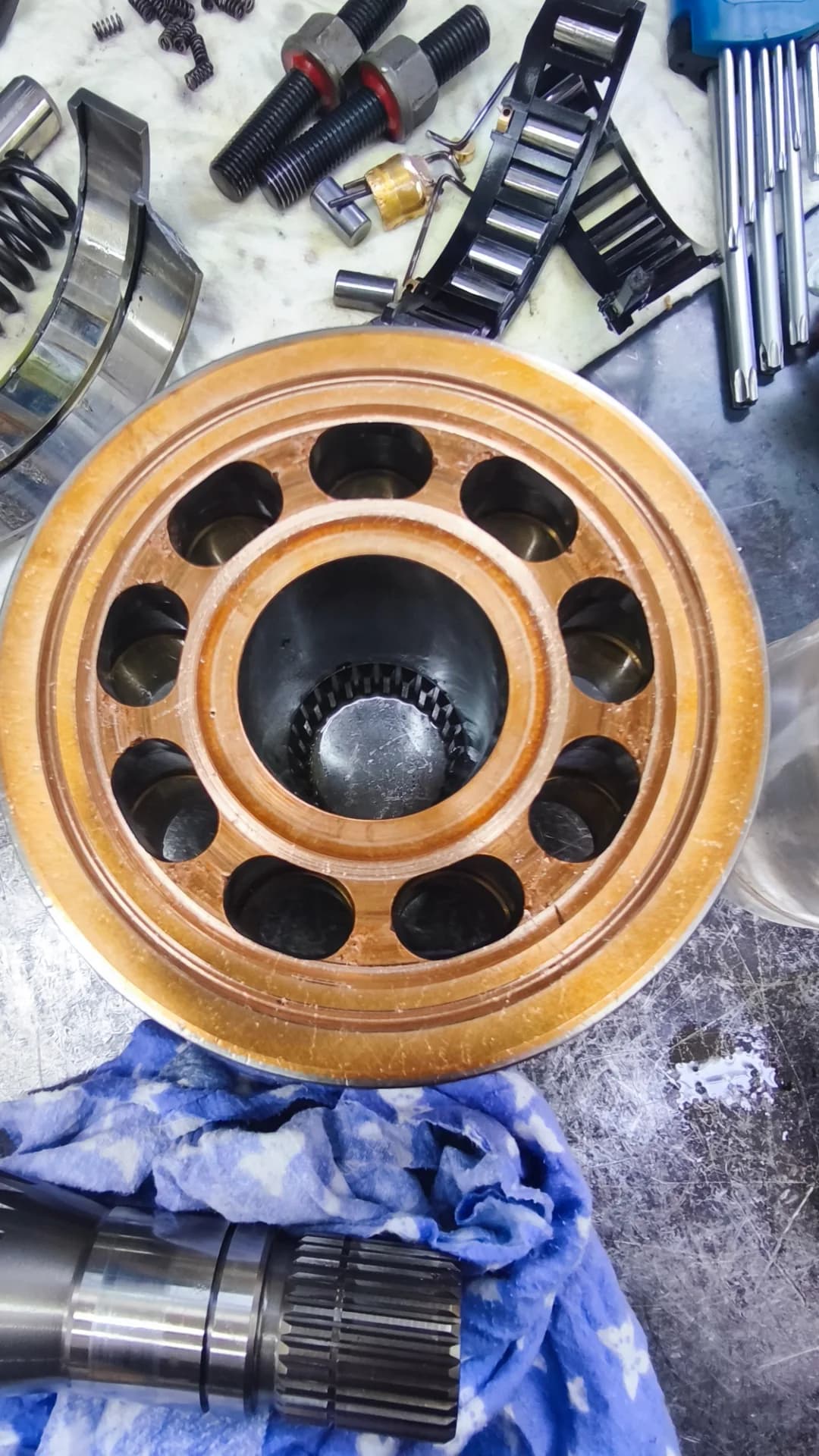

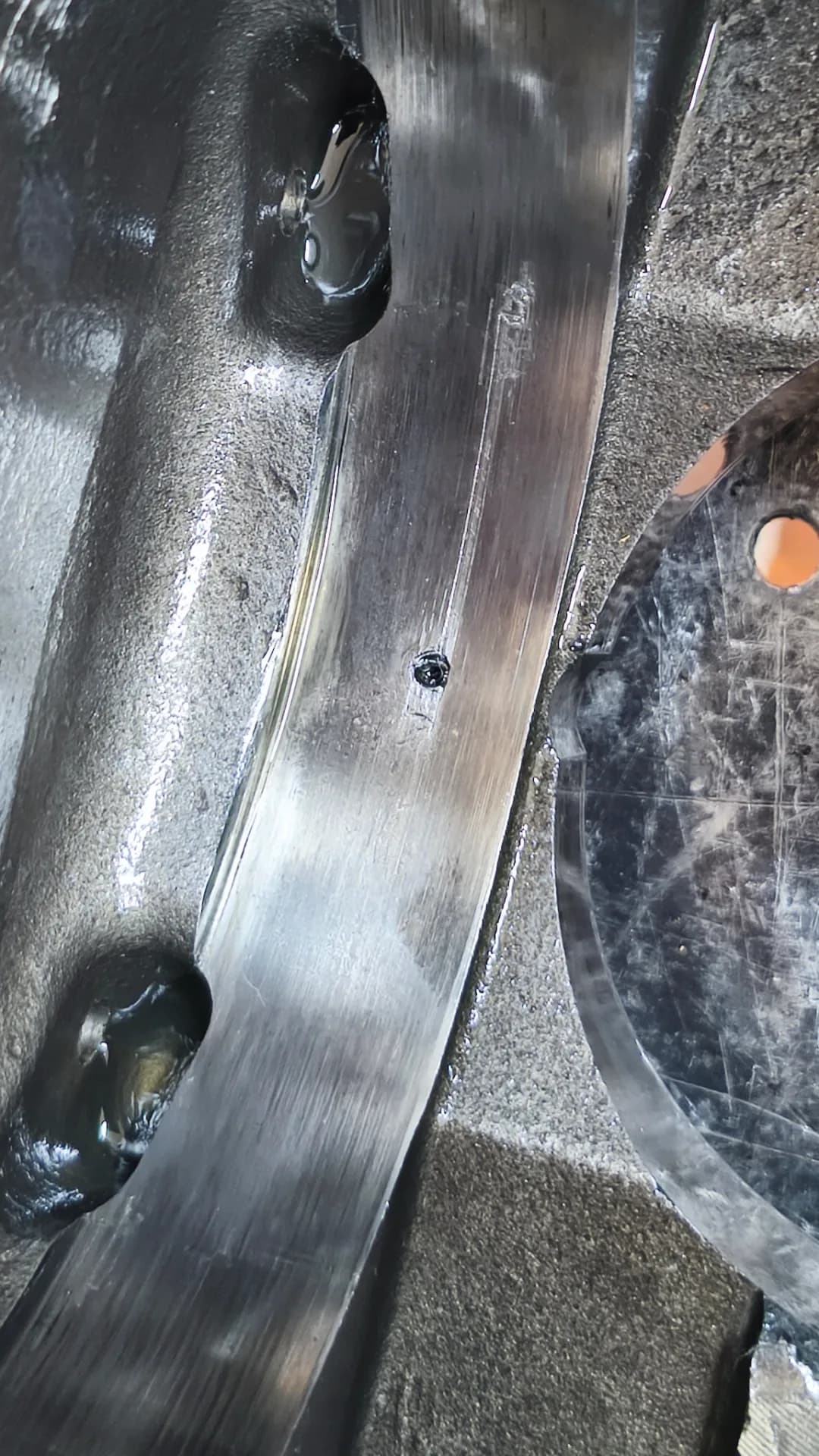

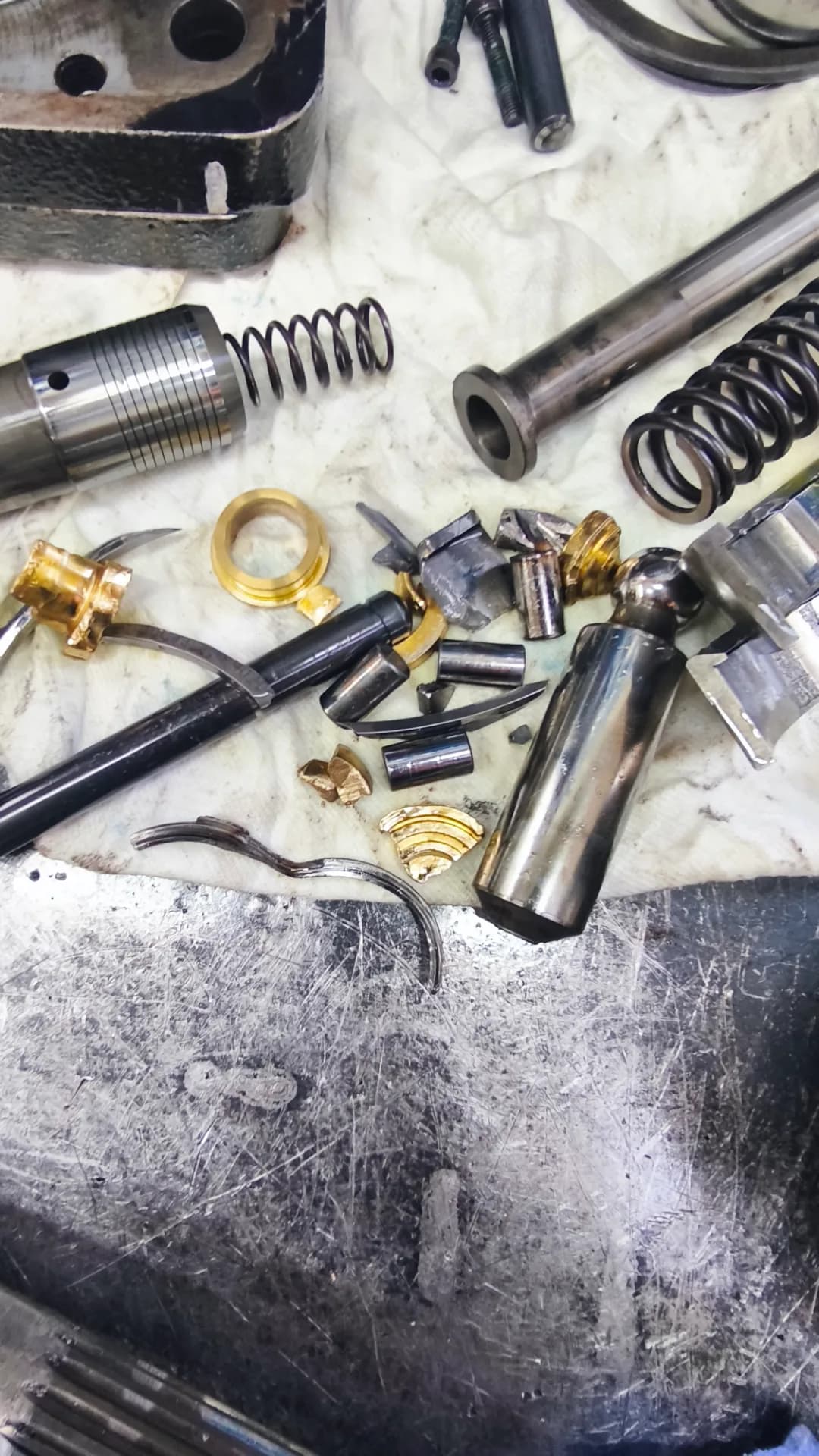

Оторванные куски начали летать внутри корпуса при вращении — тот самый звук на разгрузке. Металл бился о стенки и повредил сам корпус, сломал упоры подшипника. Часть обломков обоймы застряла между управляющими поршнями и повредила их. Блок цилиндров задрало этими же летающими кусками, прошедшими по рабочим поверхностям.

Регулятору насоса тоже досталось — внутрь набилась стружка от разрушенных деталей. Разобрали и его, чтобы прочистить каналы.

По сути один узел — поворотная плита — вытянул за собой полдесятка поломок. Небольшой износ одной детали за несколько часов работы разнёс соседние узлы через летающие обломки.

Что сделали

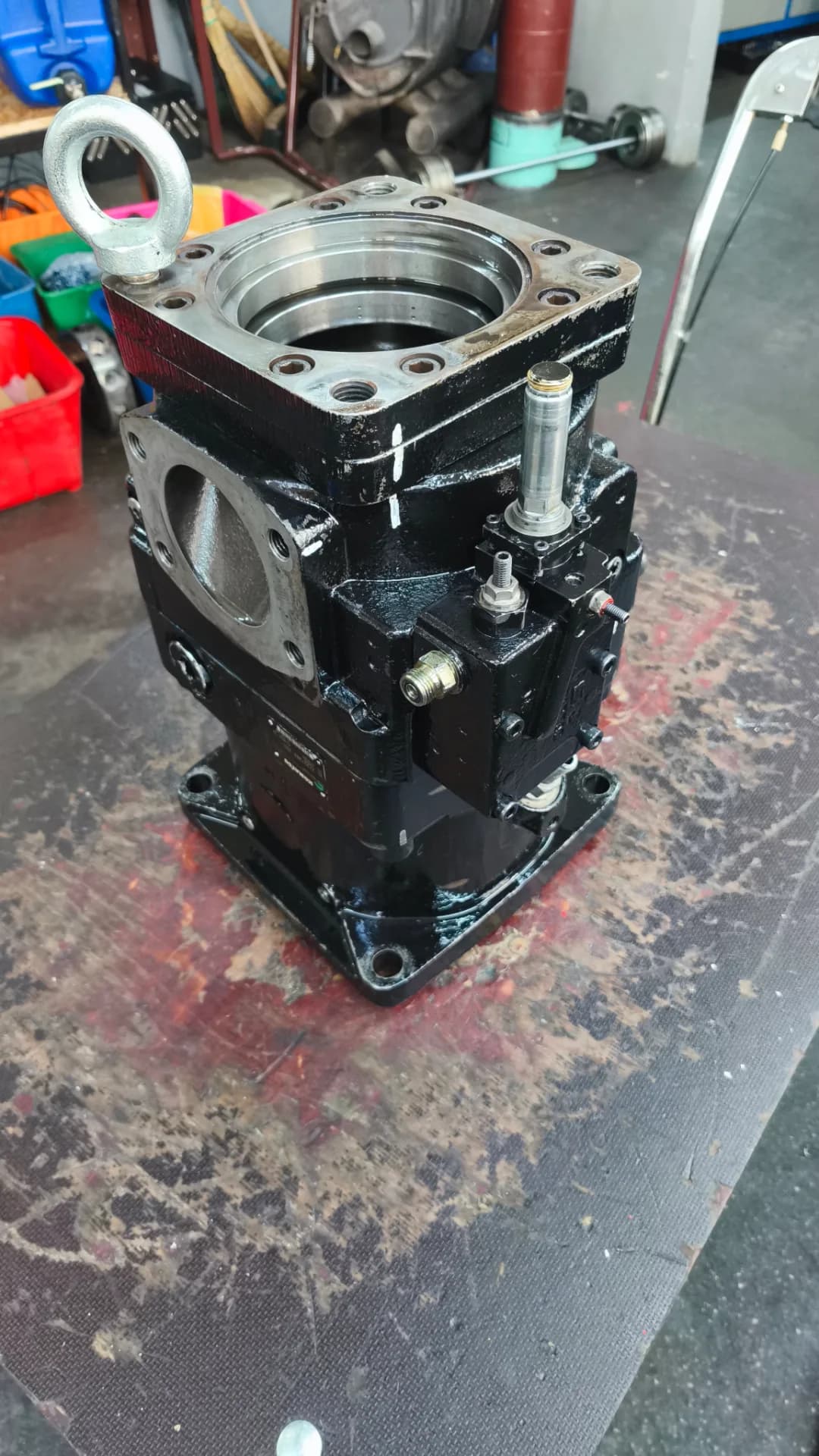

После дефектовки согласовали с владельцем объём работ и сроки. Корпус восстановили — повреждения от летающих обломков позволяли это сделать без замены на новый.

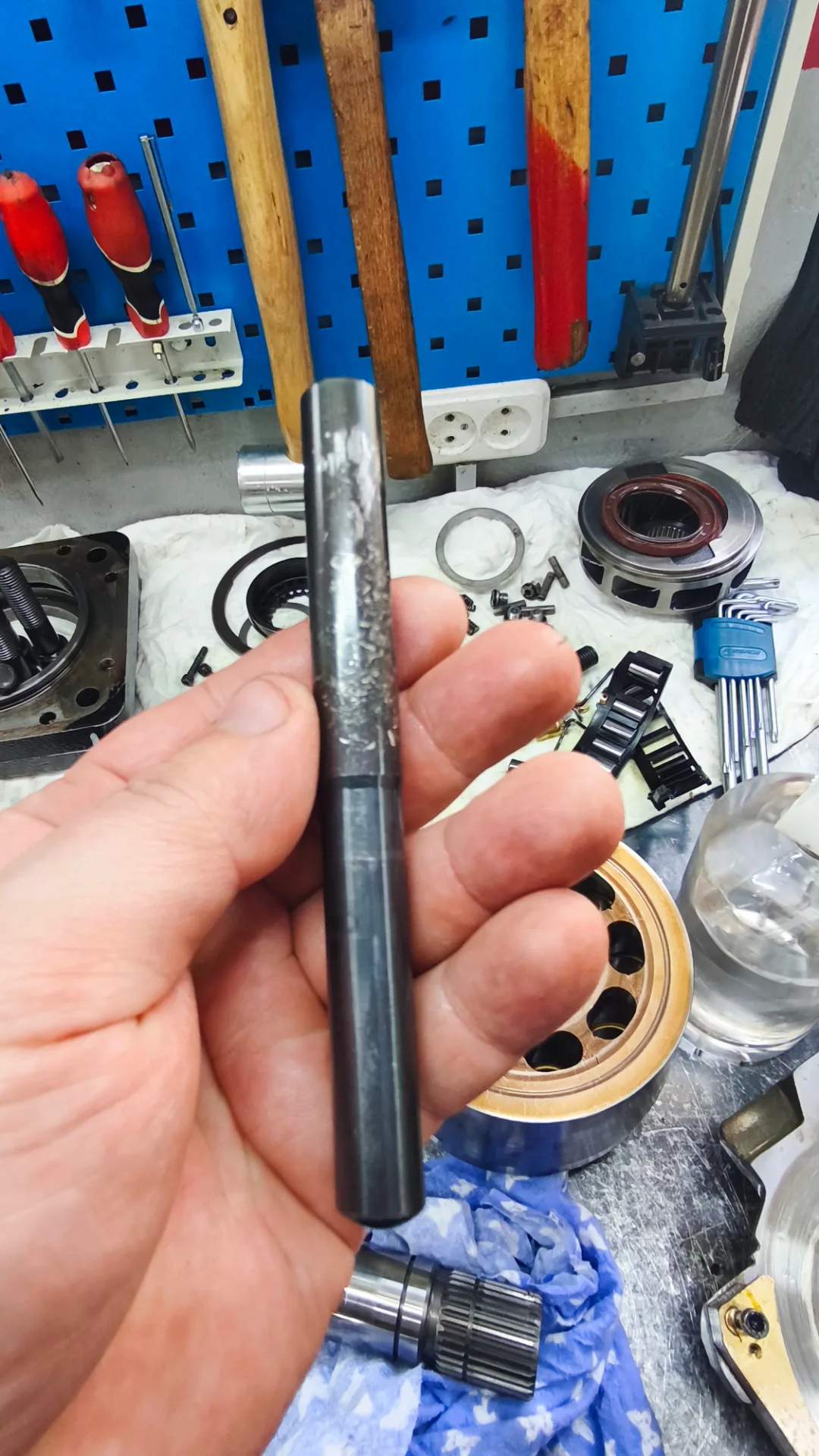

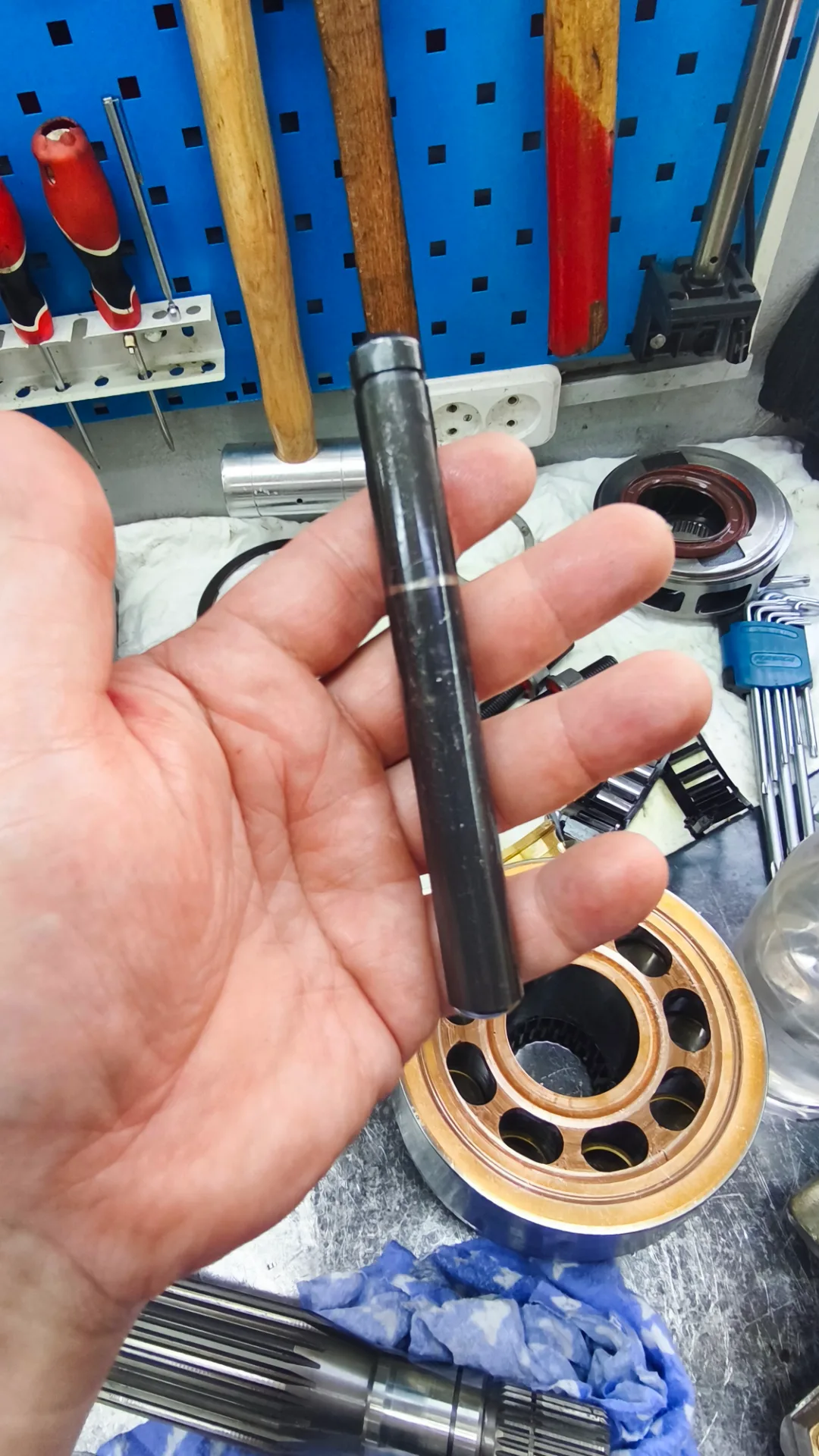

Заменили то, что восстановлению не подлежало: подшипники с сёдлами и роликами, поворотную плиту, поводки, блок цилиндров, прижимную пластину, управляющие пальцы и упоры прижимной пластины. Отдельно — все уплотнения и манжету, они в таком ремонте меняются в любом случае.

Распределительную шайбу и вал восстановили своими силами — эти детали серьёзных повреждений не получили, менять их смысла не было.

Сборка и что дальше

Собрали насос из новых и восстановленных деталей. Перед сборкой каждая деталь проверяется отдельно — после такого случая, когда обломки летали по всему корпусу, следы могли остаться там, где на первый взгляд не заметно.

Собранный насос ждёт установки на технику — впереди испытания на стенде под нагрузкой, где будет видно, держит ли давление вся сборка.

Этот случай — хороший пример, почему стук или перекатывание внутри насоса нельзя игнорировать: пока владелец слышал только звук, внутри уже разошлась цепочка из полдесятка поломок.
