Гидромотор Black Bruin с Sampo 1046: потеря мощности и течь → восстановление втулки манжеты

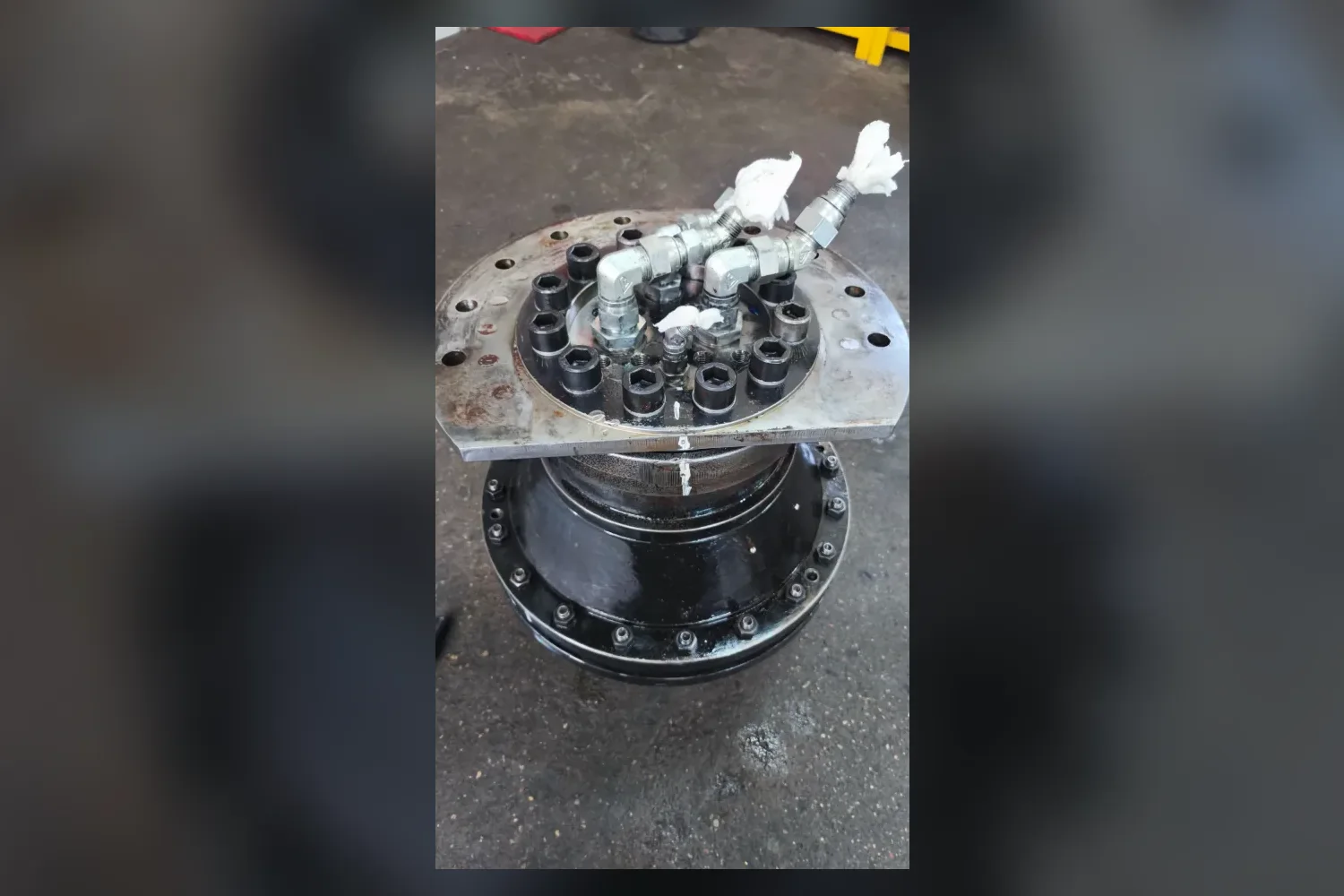

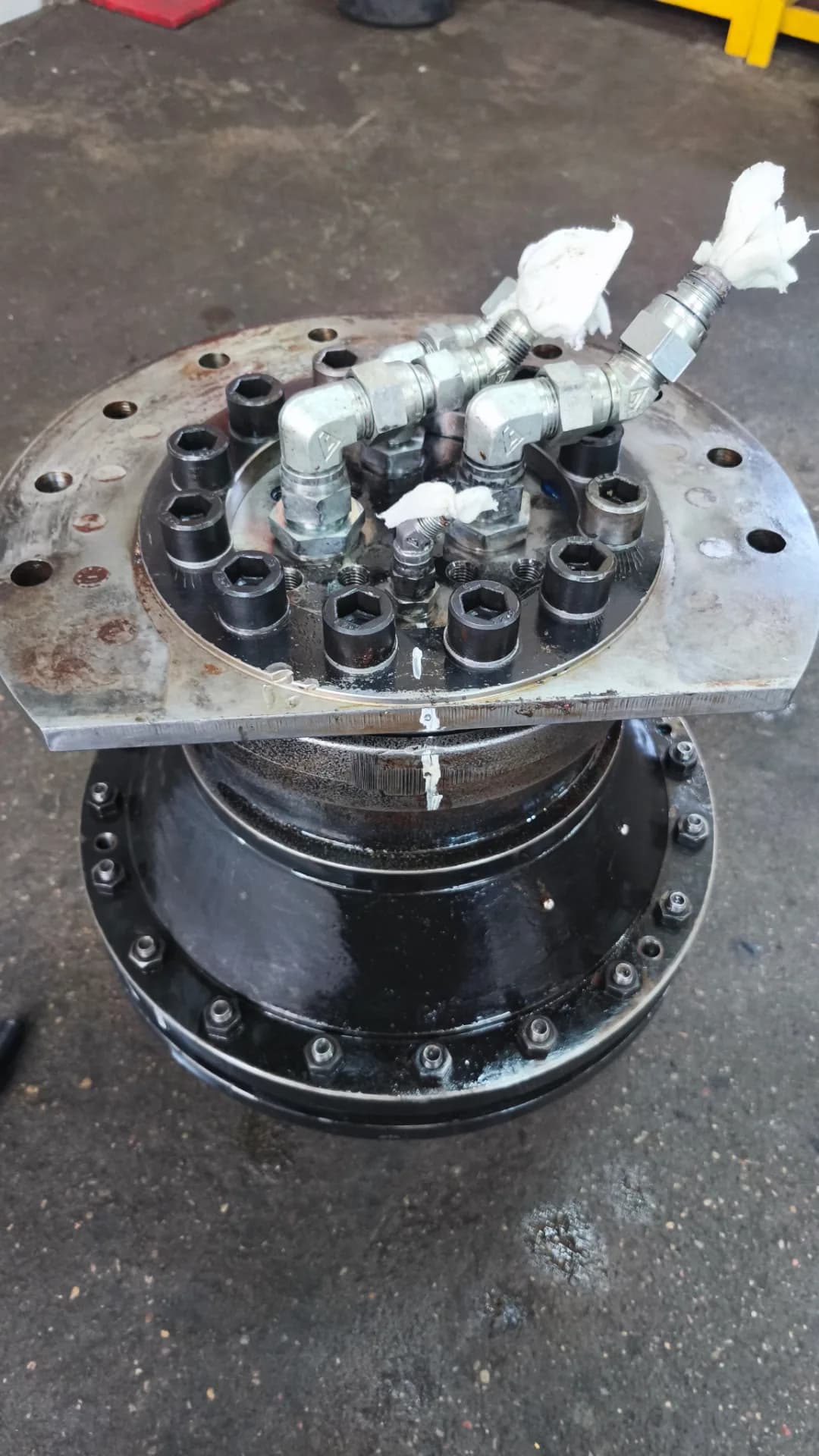

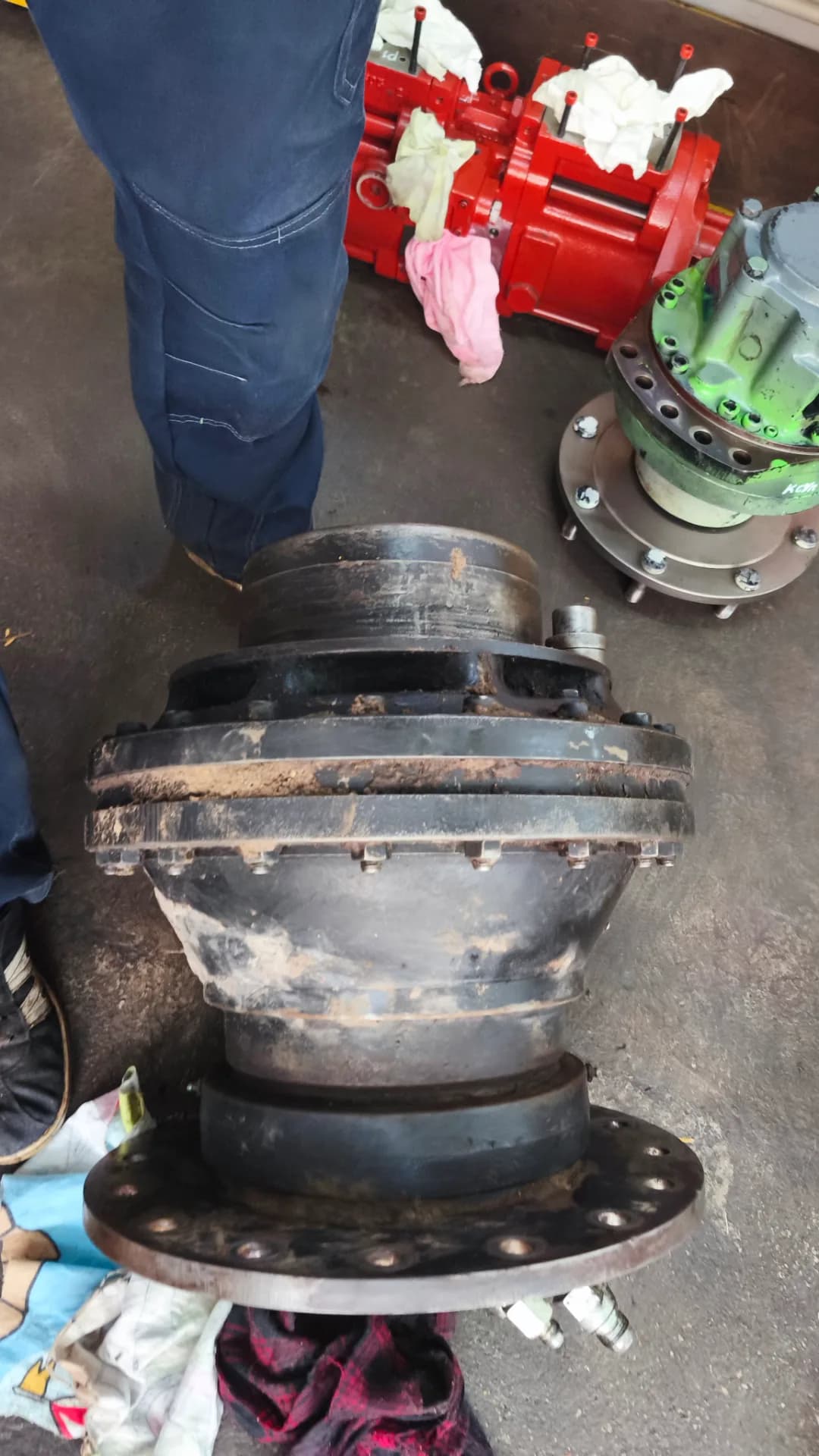

Привезли гидромотор Black Bruin — бортовой узел с харвестера Sampo 1046. Жалоба была на потерю мощности, но заявили её как течь: масло подтекало по корпусу.

Что нашли при дефектовке

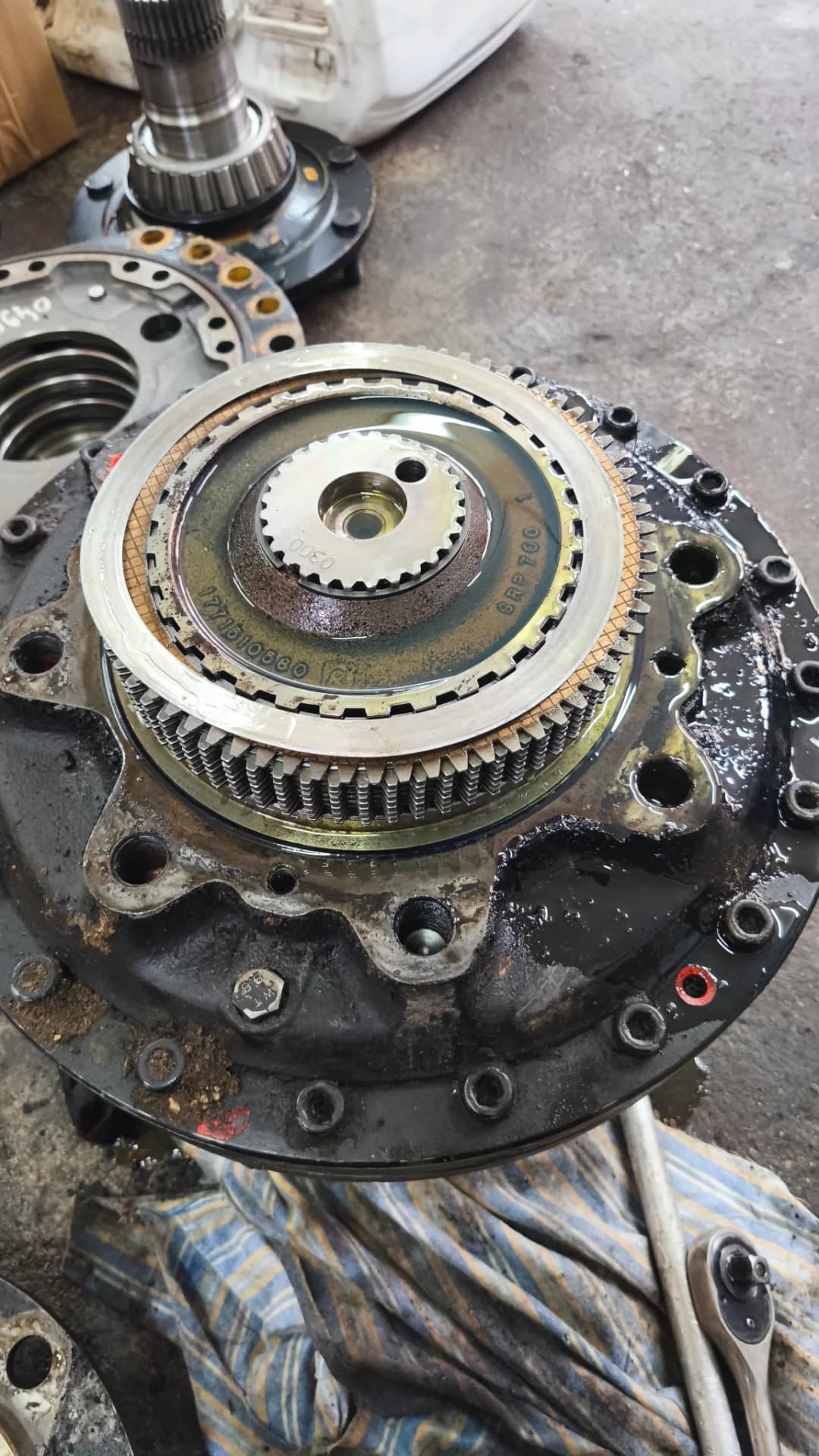

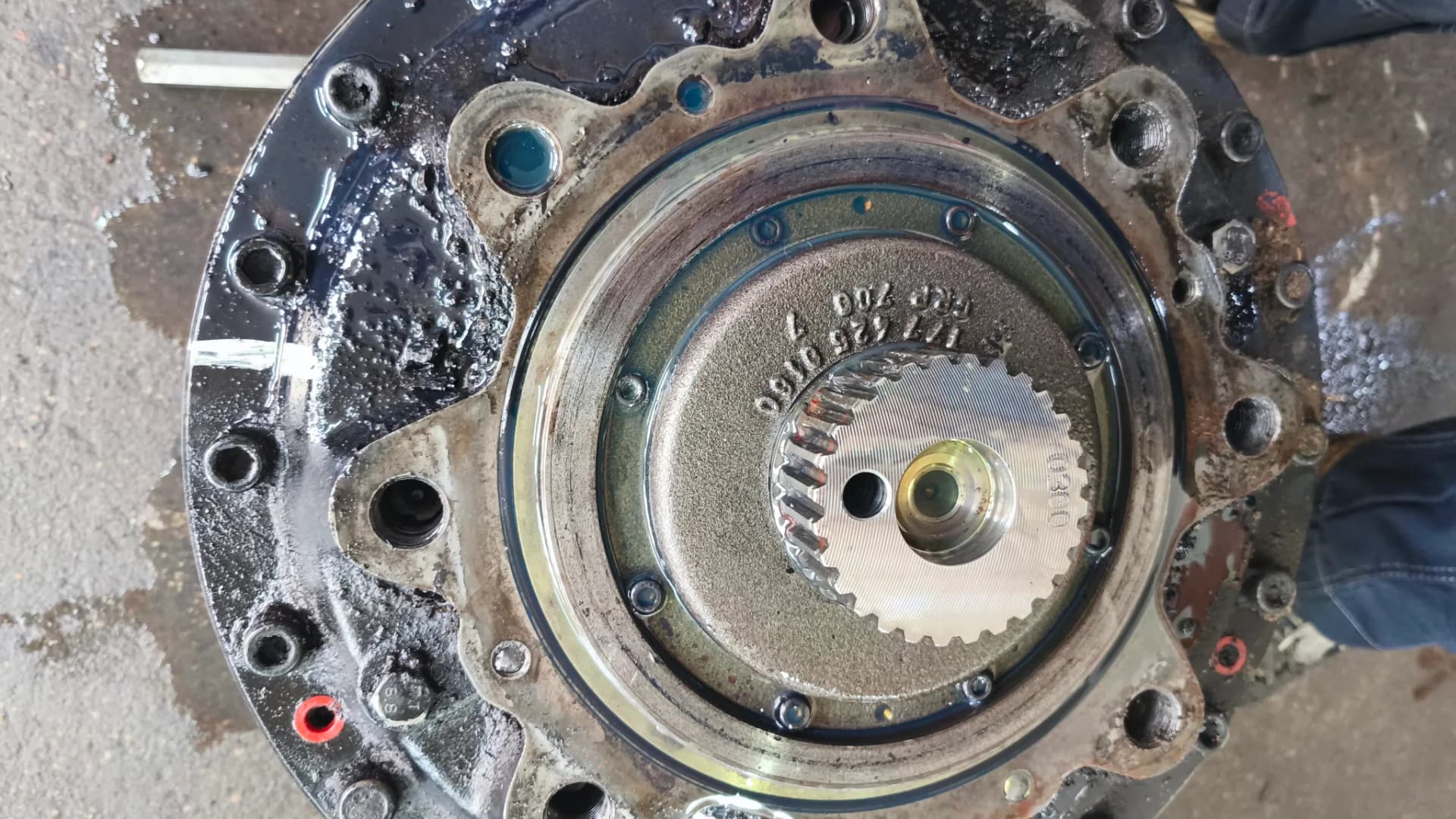

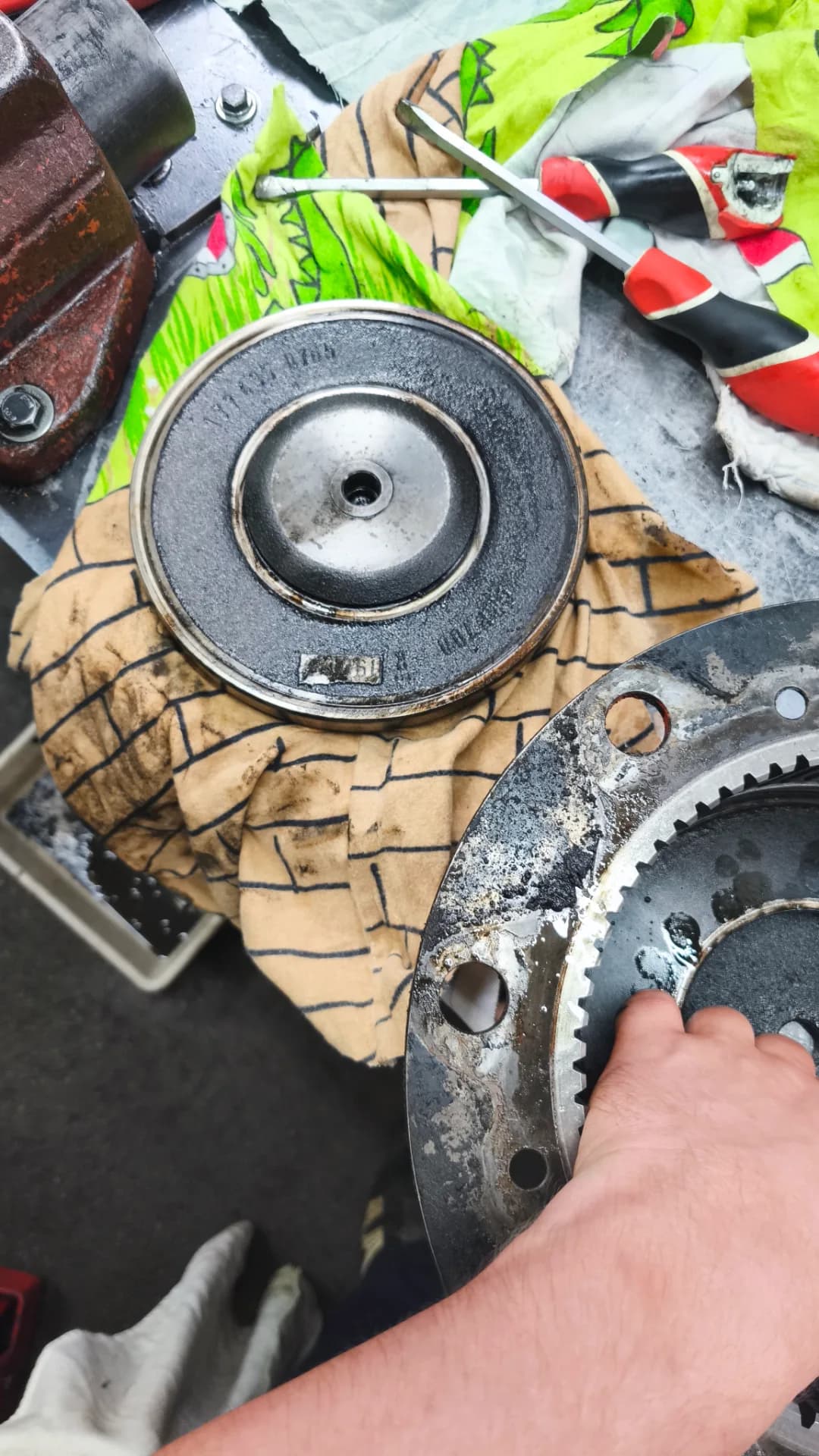

Разбирали вручную, и первое, что бросилось в глаза — сломанные болты крепления тормозного корпуса. Болты держат уплотнение на месте, прижимают его к плоскости. Сломались — прижим пропал, уплотнение перестало работать как надо, масло пошло наружу. Это и была видимая причина течи, та, из-за которой вообще обратились.

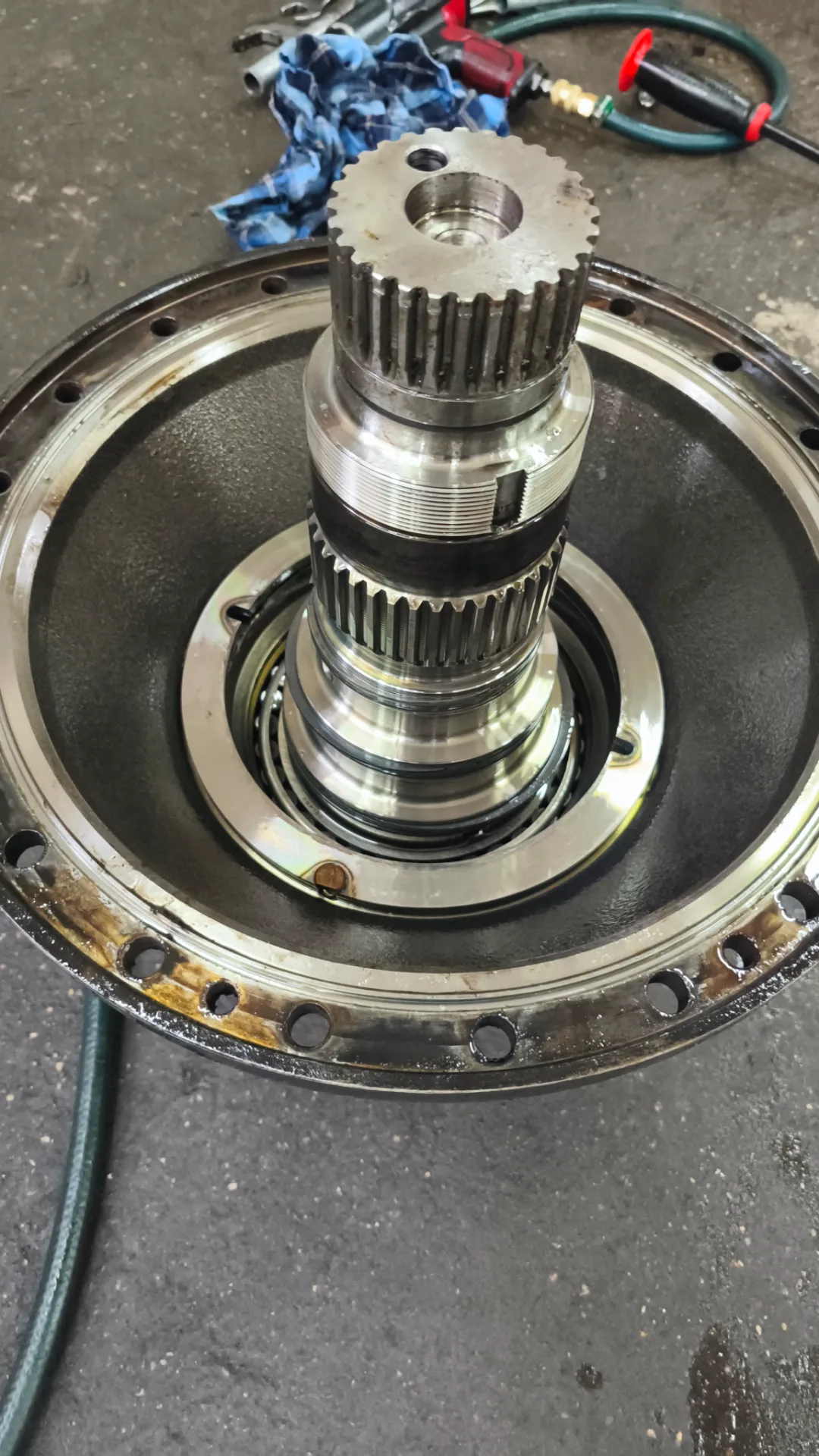

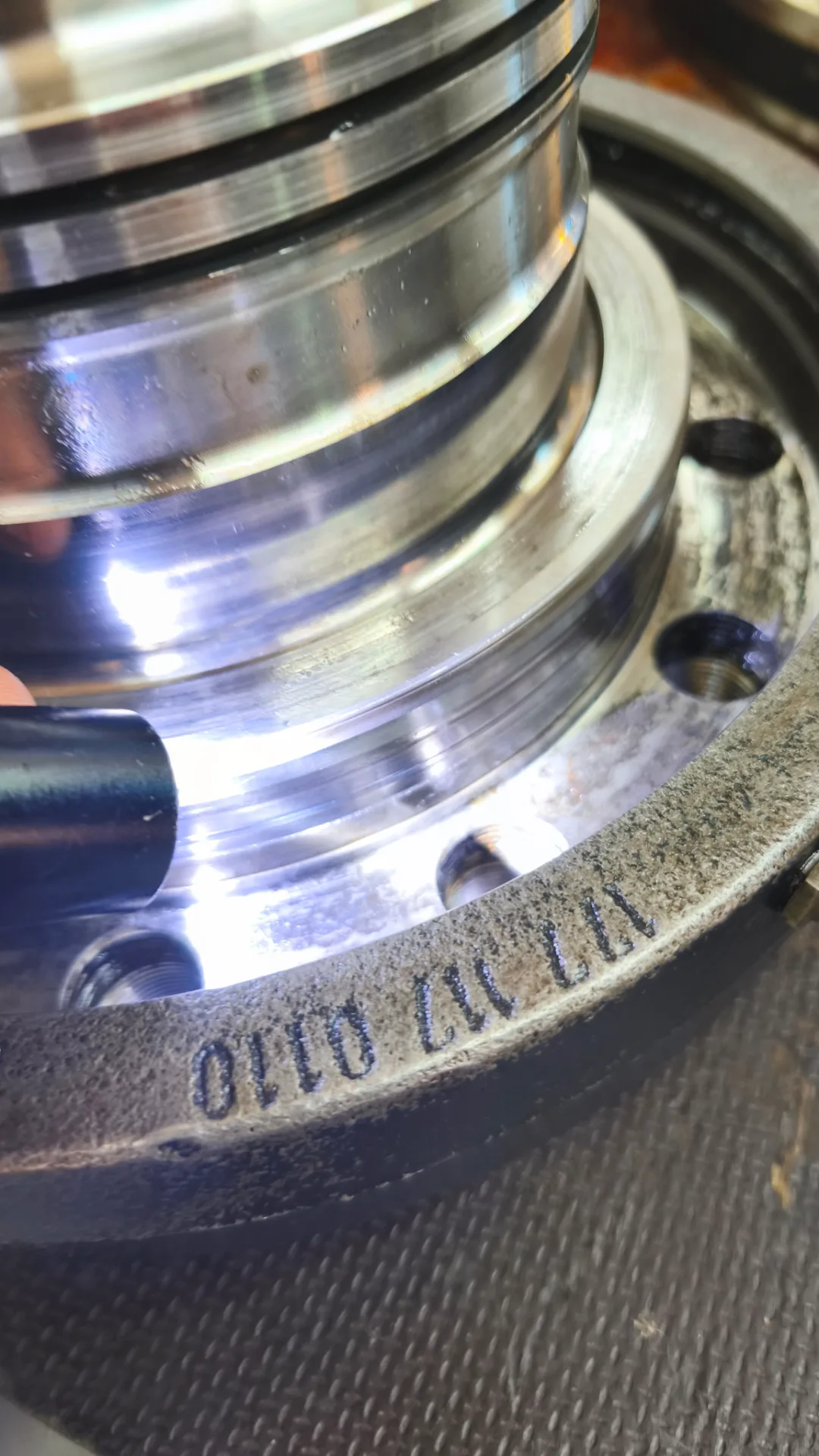

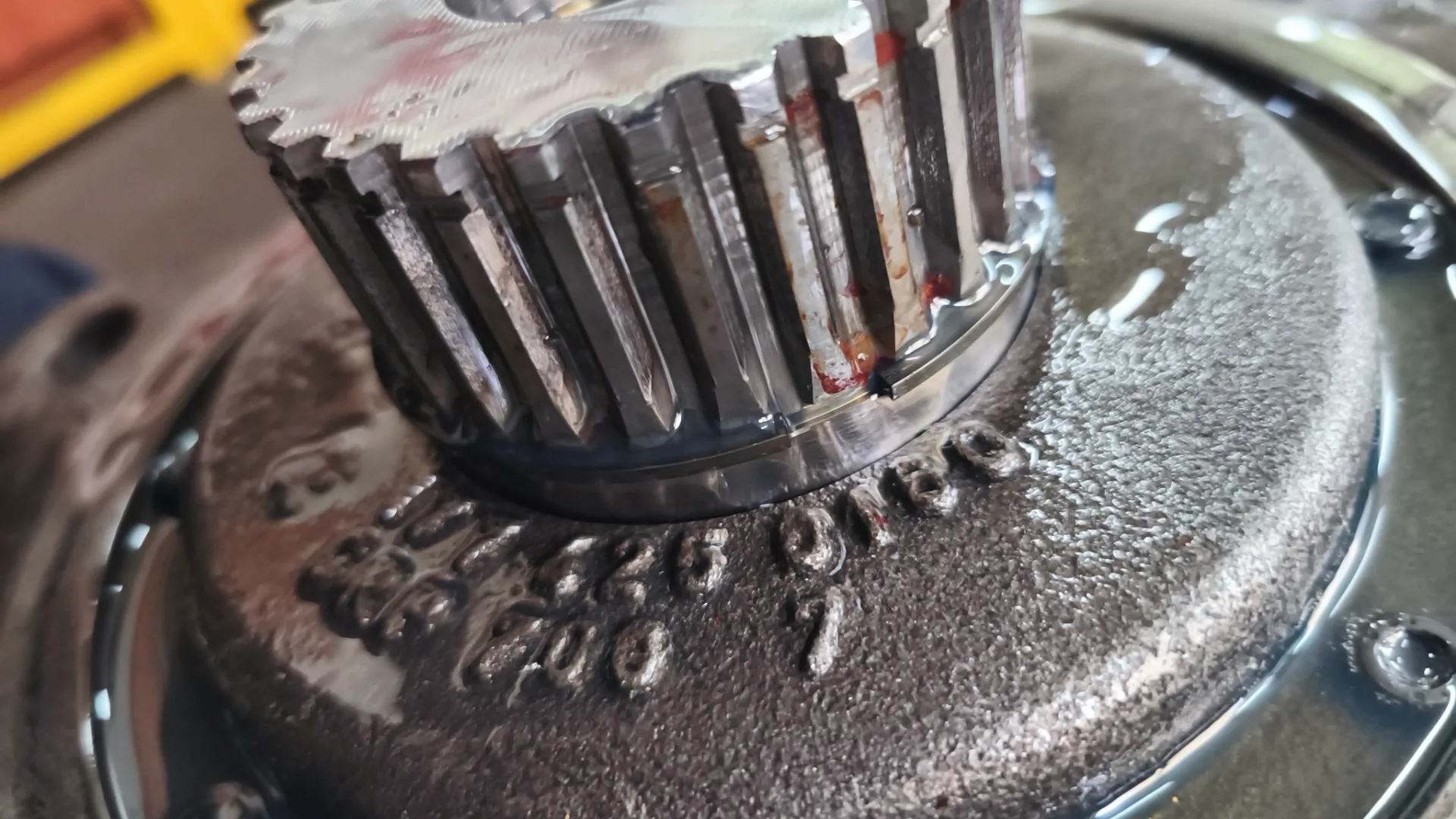

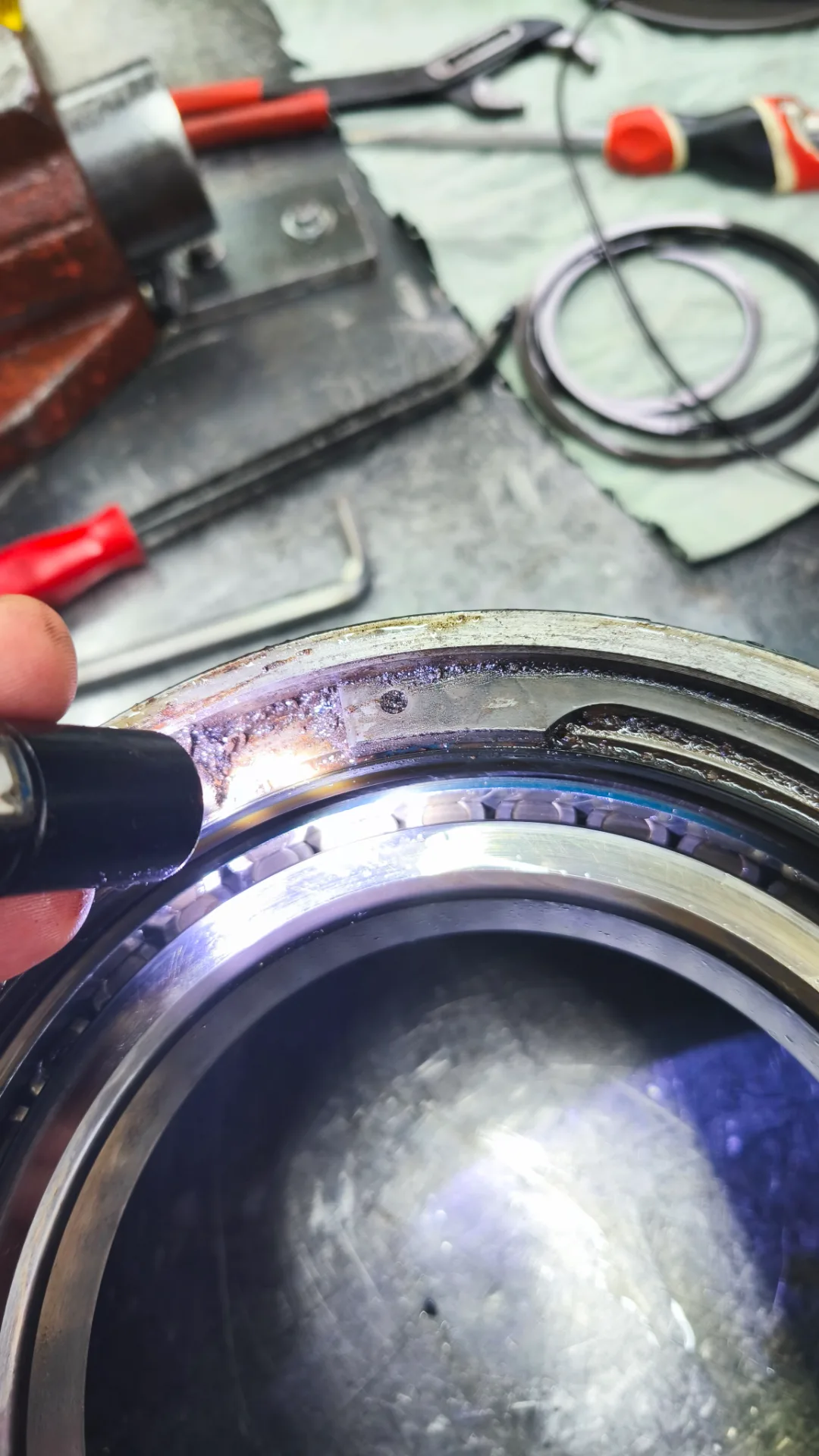

Но если бы на этом остановились — мотор уехал бы со второй течью.Полезли глубже и нашли вторую причину: выработку втулки манжеты вала. Втулка держит посадочное место под манжету, а здесь она ходила с люфтом — манжета уже не держала плотно, через неё уходило масло. Вот откуда должна была быть основная течь.

Показательный случай: две причины, один симптом на входе. Если смотреть только туда, где течёт, вторую проблему легко пропустить — а она как раз и объясняет, почему мотор закапал маслом.

Что сделали

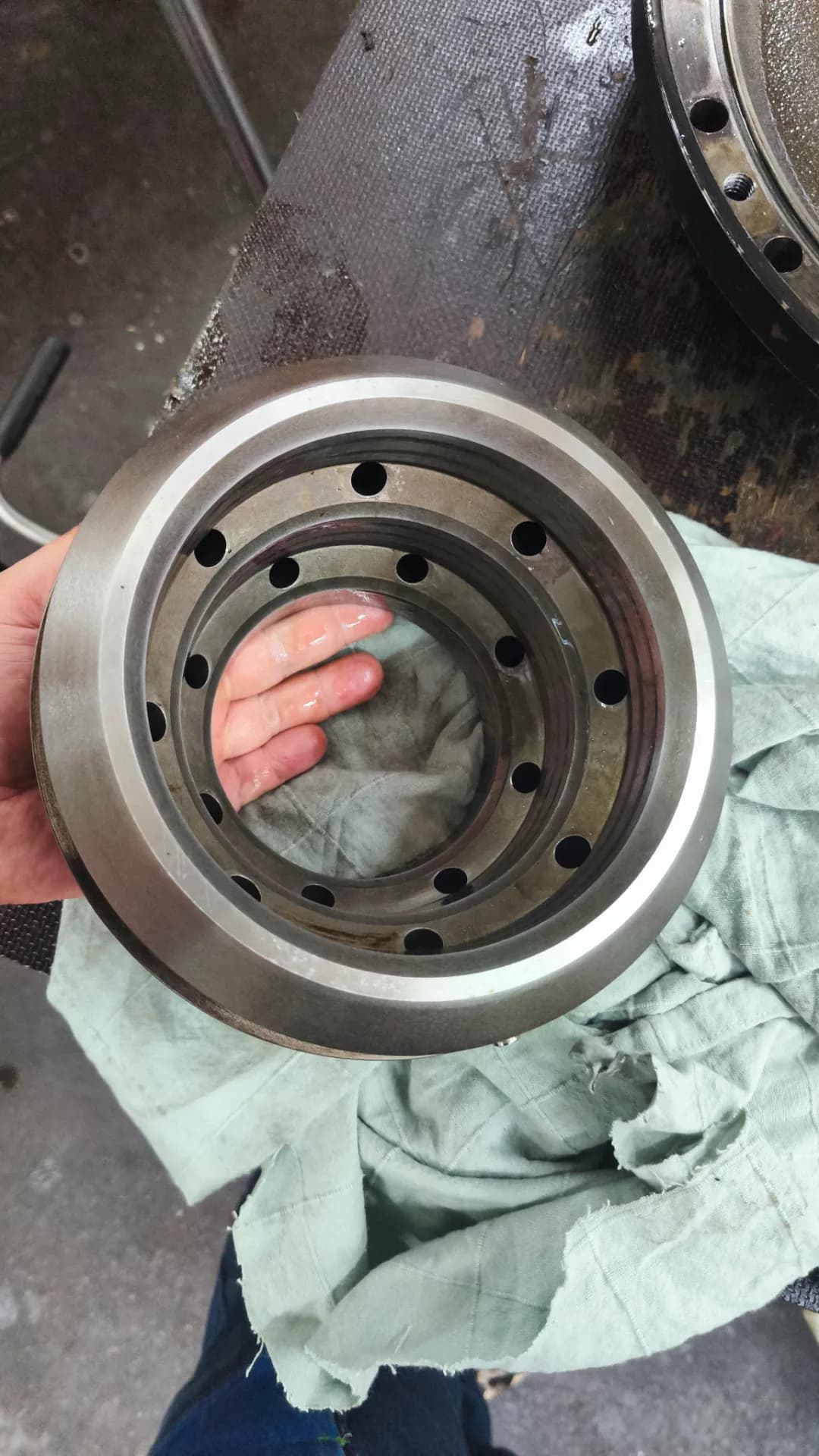

Втулку манжеты сняли и восстановили её посадочную геометрию — манжета снова встала плотно, без зазора, через который раньше пропускала давление. Манжету и все уплотнения мотора поставили новые, раз уж узел был разобран целиком: оставлять старую резину рядом со свежей механикой смысла нет.

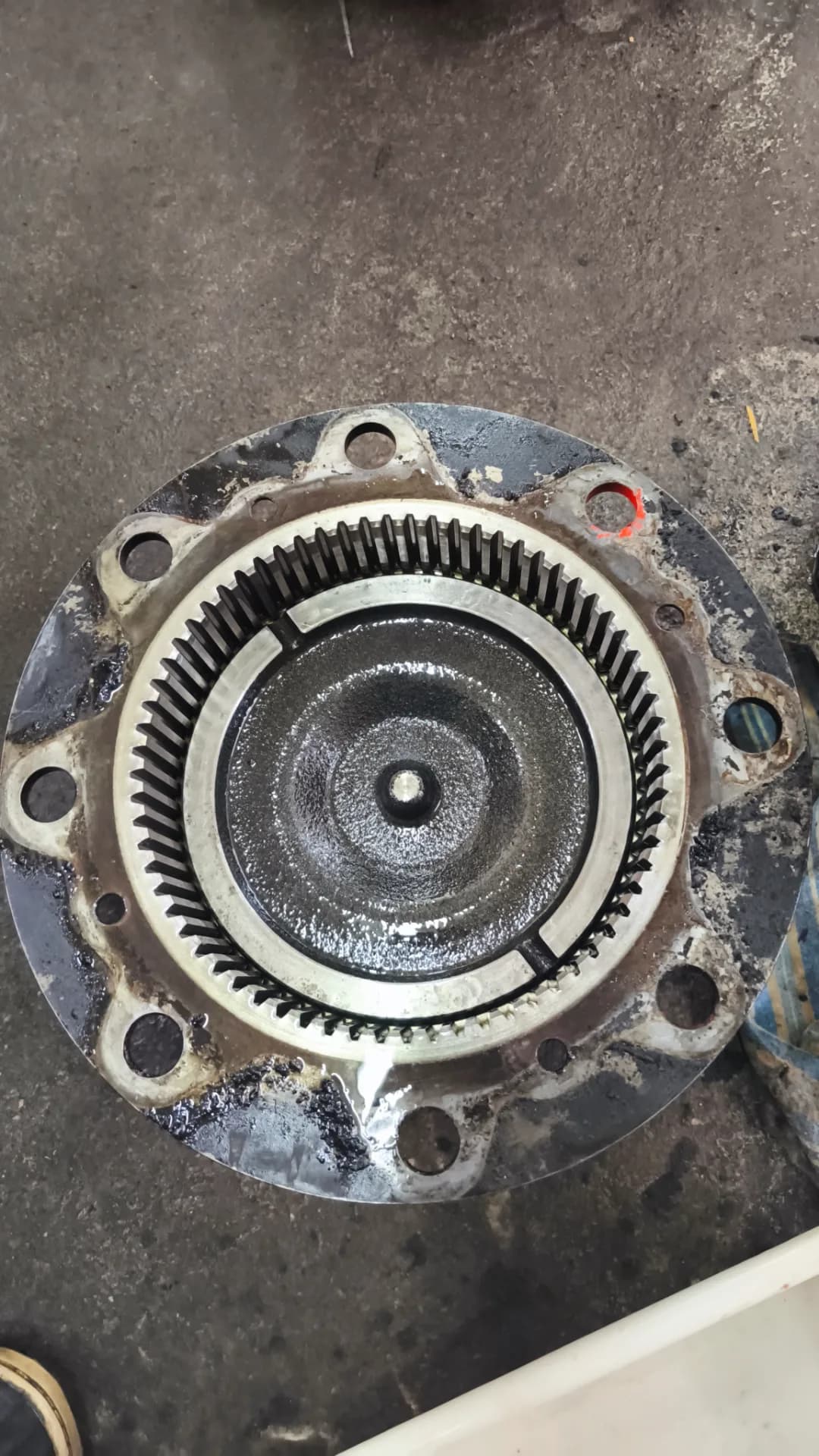

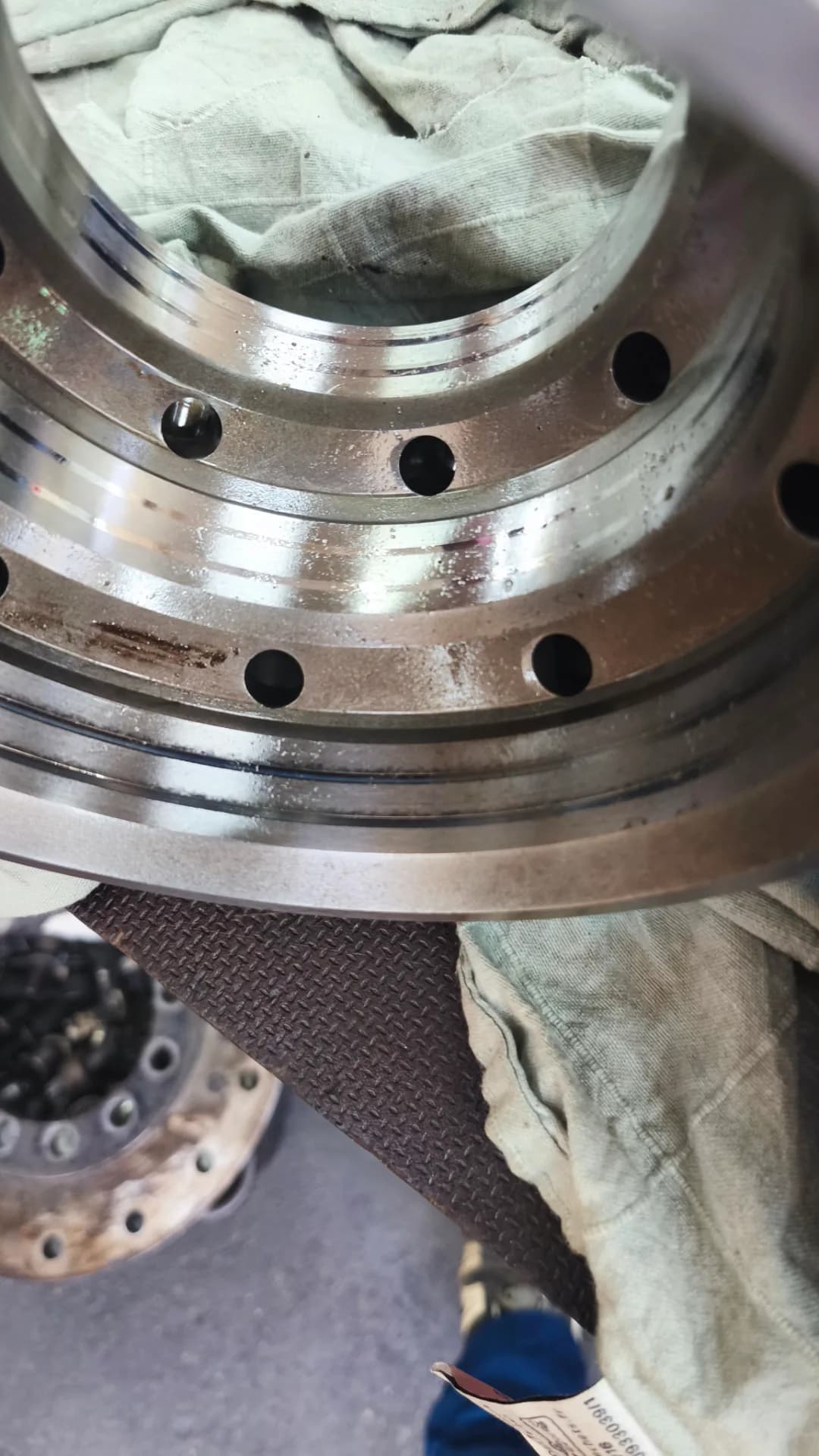

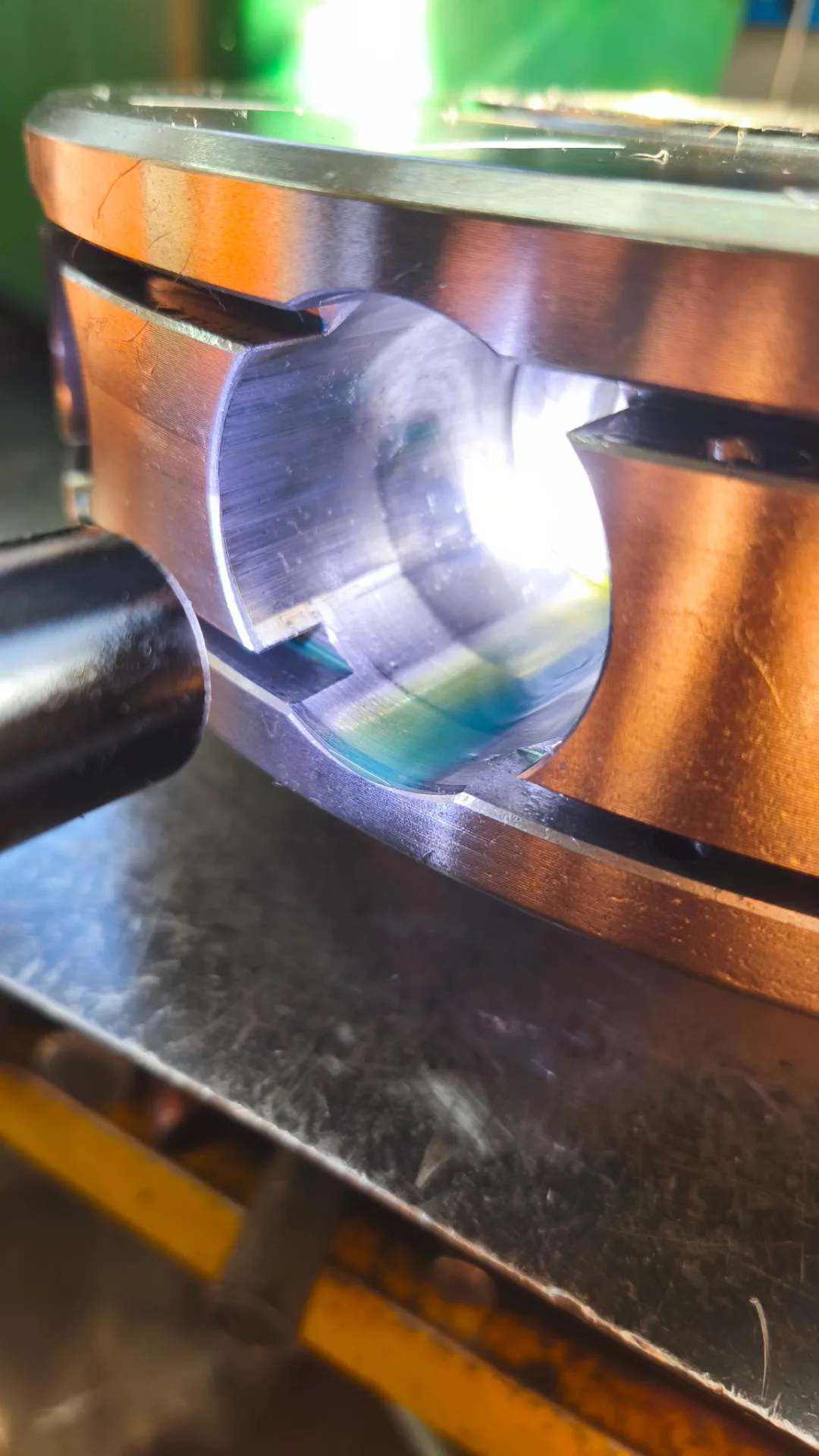

По силовой части рабочие плоскости притёрли — там, где детали контактируют друг с другом под давлением, геометрия должна быть идеальной, иначе течь просто переедет на соседний стык. Сломанные болты тормозного корпуса заменили, подтянули равномерно, чтобы прижим уплотнения был по всей плоскости одинаковым.

У гидромоторов бортовой схемы течь по корпусу почти никогда не живёт отдельно от состояния манжеты вала.

Результат

Собрали мотор заново и прогнали на стенде уже в сборе. Течь, из-за которой обратились, ушла — притёртые плоскости и новое уплотнение держат герметично. Мотор вернули на технику, бортовая Sampo 1046 снова в работе без подтёков и без потери тяги.

По Black Bruin в бортовой схеме один симптом на входе может прятать сразу два источника проблемы.
